Вибропресс для производства тротуарной плитки SUMAB R-500 Старт (800-1000 м2/смена)

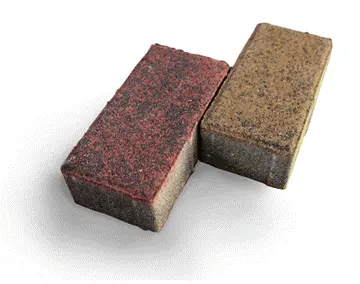

<p>Стационарная блок-машина Sumab R-500 с автоматическим управлением, с устройством вставки поддонов, накопителем поддонов и транспортерной лентой для свежих готовых изделий.</p><p>Вибрационная система с частотным регулированием Knauer, Германия. Размеры поддона – 1400x600 мм. Полезная площадь (рабочая площадь пресса) макс. – 1250x620 мм. Производительность за смену (8 ч):</p><ul><li>12 960 шт. пустотелых блоков (20x20x40 см);</li><li>864-1016 м2 брусчатки (10x20x6 см) цвет/без цвета;</li><li>2000-2500 шт. бордюров в зависимости от размеров бордюров, наличия дополнительного лицевого слоя.</li></ul><p>Технические данные машины Sumab R-500: максимальная высота продукта – 330 мм, минимальная высота продукта – 25 мм, вес машины с оборудованием для дополнительного слоя краски и твердой поверхности изделий и пресс-формой – 7700 кг, объем основного бетонного бункера – 1100 л, объем дополнительного бункера материалов для нанесения краски и твердой поверхности изделий – 1100 л.</p><p>Мощная главная рама машины построена из металлической конструкции в виде квадратной трубы. Система форм и трамбовочной головки работает гидравлически в системе хромированных колонн (2 направляющих). Колонны хромированы, заземлены и установлены в легко меняемых втулках. Система форм прикреплена к направляющим колоннам. Два нижних гидравлических цилиндра крепятся к стальному валу синхронизации хода расформовки. Трамбовочная головка управляется 4 направляющими колоннами и оснащена легко заменяемыми втулками. Приводится в действие гидравлическим цилиндром, который создает силу для удара головки. Формы зафиксированы 4 винтами. Давление форм на вибростол может быть отрегулировано при помощи 4 натяжных пружинных буферов, покрытых каучуком. Предварительное натяжение форм осуществляется при помощи четырех легкодоступных винтов, расположенных на балке для поднятия форм.</p><p>Трамбовочная головка: плита трамбовочной головки присоединена к мосту головки резиновыми амортизаторами и снабжена двумя компактными вибраторами. Для производства специальной продукции резиновые буферы могут быть заблокированы на 4 точках балки трамбовочной головки. Система транспортировки палет продвигает паллеты и транспортирует их в правильную позицию на вибростоле. Для чувствительных продуктов (пустотелые блоки и т.п.) есть функция мягкого старта/торможения. Устройство транспортировки палет приводится в движение электродвигателем, управляемым при помощи частотного преобразователя.</p><p>Основная система заполнения бетоном представляет собой мощную рамную структуру, сделанную из квадратных труб. На ней расположен бетонный бункер с силосными воротами и индикатором уровня. Гидравлические (электромеханические) силосные ворота наполняют заполнитель бетоном. Заполнитель управляется гидравлическим цилиндром с прямым действием. Он двигается на соединенных роликах и оснащен пластиковой/стальной щеткой для чистки головки.</p><p>Гидравлическое оборудование расположено отдельно от машины. Емкость для гидравлического масла – 270 литров. Насосы и мотор расположены сбоку емкости. Также есть фильтр с индикатором грязи, уровня масла, охлаждения (опция) и нагревателя (опция) для разогрева масла. Максимальное давление – 170 bar. Все электроклапаны стандартные и заменяемые CETOP, если в машине предусмотрена система управления PLC. Регуляторы давления для всех частей машины имеют гидравлический привод движения.</p><p>Система заполнения – наружная часть. Состоит из мощной рамной структуры, сделанной из квадратных труб. На ней расположен бетонный бункер с силосными воротами и индикатором уровня. Вся система смонтирована на 4 колесах, что позволяет перемещать устройство вручную, если необходим сервис или замена форм. Гидравлические (электромеханические) силосные ворота наполняют заполнитель бетоном. Заполнитель управляется гидравлическим цилиндром с прямым действием. Он двигается на соединенных роликах и оснащен пластиковой/стальной щеткой для чистки головки.</p><p>Электрическое управление состоит из главной платы, панели управления и распределительной коробки подачи и выпуска. Все трифазные проводки, инверторы и блоки управления установлены на главной плате. Проводка простая и может быть удлинена. Выключатели и кнопки для настройки установлены на панели управления. Интерфейс управления с сенсорным экраном легко управляем, предусмотрена система диагностики ошибок. Вся электрическая система снабжена контактами и протестирована, что экономит время на ее установку у клиентов.</p><p>Предусмотрены все необходимые датчики приближения, фотоэлементы, а также аварийные выключатели. Все электрическое соединение представляет собой централизованную систему, система может быть сделана децентрализовано как опция.</p><p>Вибрационная система Knauer (Германия) с электронно синхронизированными внешними приводами. Мощность двигателя для настольных вибраторов – 2x5,5 кВт. Общая сила – 100,000 N. Данная система вибрации сделана с двумя внешними приводами, синхронизированными в электронном виде. Двигатели с частотным управлением установлены на раме, которая изолирована резиновыми буферами. Для предварительной, промежуточной и основной вибрации могут быть выбраны различные частоты. Промежуточные вибраторы продолжают работать с низкой заданной частотой.</p><p>Пресс-штампы для машины Sumab R-500. Корпус пресс-штампа вырезан из цельного листа специальной стали высокой выработки и последовательно закален термообработкой. Очень высокая износостойкость. Прокладки по всей высоте. Достигнута твердость около 60/62 HRC с 1/1,5 мм глубиной. Плиты, опоры и другие части Fe 430. Трамбовочная головка изготовлена из специальной отпущенной закаленной стали, фрезерованной и отполированной автоматической машиной, поверхность закалена термообработкой. Достигнута твердость около 60/62 HRC с 0,5/0,8 мм глубиной. Машинное управление каждым отпуском стали. Плиты, опоры и другие части Fe 430.</p><p>Опционально имеется большое количество оборудования, позволяющего производить самые разнообразные виды продукции. Гарантия на оборудование – 24 месяца. Компания обеспечивает квалифицированный шеф-монтаж, пуско-наладку и обучение персонала. Благодаря использованию Европейских технологий наше оборудование имеет высокий показатель долговечности и надежности. Доставка оборудования осуществляется точно в срок. Более 25 лет надежного партнерства. Оборудование работает в странах Европы, Украине, странах СНГ, Казахстане, Южной Америке, в Арабских странах и Африке.</p>

<p>Стационарная блок-машина вибропресс для производства тротуарной плитки и других изделий Sumab R-400 (эконом-вариант).</p><p>Вибрационная система Knauer, Германия. Размеры поддона: 1200x550 мм. Полезная площадь макс.: 1100x500 мм. Производительность за смену (8 ч):</p><ul><li>550-640 м2 брусчатки (10x20x6 см) цвет/бесцвет;</li><li>6912 шт. пустотелых блоков (20x20x40 см);</li><li>1600-2000 шт. бордюров в зависимости от размеров бордюров, наличия дополнительного лицевого слоя.</li></ul><p>Технические данные машины Sumab R-500. Максимальная высота продукта: 330 мм. Минимальная высота продукта: 25 мм. Стационарная блок-машина Sumab R-400 с автоматическим управлением (оборудование для автоматического режима работы входит в комплектацию, в том числе PLC, сенсоры, гидравлические клапаны переключения с ручного на электрический привод). Вибрационная система с частотным регулированием Knauer, Германия. Пресс-форма для вибропрессования. Для каждого вида продукции необходима отдельная пресс-форма. Оборудование для лицевого слоя (цвета и твердой поверхности) бетонных изделий (бункер для лицевой смеси, рама и наполнительный бункер). Транспортерная лента для перемещения свежих готовых бетонных изделий от блок-машины с плавным пуском/остановкой и регулировкой скорости, длина 7 м. Устройство вставки поддонов с накопителем поддонов для Sumab R-400 с плавным пуском/остановкой и регулировкой скорости. Пневматический зажим пресс-форм для Sumab R-400. Оборудование для обеспечения безопасности для машины Sumab R-400 – ограждения и коммутационное оборудование. Дополнительная вибрация в головной части пуансона. Устройство для приема и поднятия поддонов со свежей продукцией, с 2x6 поддонами для брусчатки – Stracer робот (робот укладчик/штабелер) (2х6 поддонов = 12 поддонов всего), (1200-1400) х550 мм размер поддона, 1200 мм макс. высота штабелирования.</p><p>Гарантия: 24 месяца на поставленное оборудование. Благодаря использованию Скандинавских технологий наше оборудование имеет высокий показатель долговечности и надежности. Доставка оборудования осуществляется точно в срок. Более 20 лет надежного партнерства. Оборудование Sumab работает в странах Европы, Украине, странах СНГ, Казахстане, Южной Америке, в Арабских странах и Африке. За период деятельности компании поставлено более 500 бетонных заводов, линий для производства тротуарной плитки, бордюров и ЖБИ с различной производительностью и комплектацией.</p>

<p>Вибропресс автоматическая линия NOVAL NMB 7042 (800 м2/смена).</p><p>Необходимая площадь завода для NBM7042 – минимум 5500 м²:</p><ul><li>1000 м² для машин и оборудования;</li><li>площадь сушки 1700 м²;</li><li>площадь сухого готового склада 1300 м²;</li><li>площадь хранения агрегатов 1200 м²;</li><li>площадь пустых поддонов 300 м².</li></ul><p>Общая мощность трансформатора или генератора должна быть установлена на полной мощности. Системы автоматики должны быть мощностью 250 кВА. Установленная мощность – 160 кВт. Для работы линии вибропрессования полностью автоматических систем нужно 2 человека – оператор и водитель погрузчика. + бетонный завод.</p><p>NBM 7042 – машины для производства тротуарной плитки, бордюров и блоков. Это машины, работающие с гидравлической системой в диапазоне давления 120-200 бар. Производит 18 штук стандартных брикетов 20*40*20 см и 42 штуки брусчатки. Для производства нужны рабочие поддоны на ножках. Бетон, спрессованный в формах, прессуется на поддонах. Изделия, изготовленные таким же способом, оставляют сохнуть на рабочих поддонах.</p><p>Производительность за смену 8 часов:</p><ul><li>тротуарная плитка – до 800 м2;</li><li>бордюр – 6170 шт.;</li><li>полый блок 40*20*20 см – 7680 шт.</li></ul><p>Рабочая площадь пресс-формы – 130*125 см. Размер поддона – 140*135 см. Энергосберегающая продукция A+ (A PLUS). Электродвигатели класса EFF3. Бесплатные запасные части вместе с машиной. Гарантия – 2 года + 2 года, всего гарантия до 4 лет. Соответствие общей системе управления качеством ISO 9001:2008. Декларация CE о соответствии европейским нормам. Модели продукции «HIGHLINE» с квалифицированным персоналом. Быстрое обслуживание и гарантия запасных частей. Использование материалов согласно нормам DIN и TSEK. Простой выбор программ. Свобода автоматического/ручного выбора. Сертификат авторизации в конце периода обучения. Остановка, удержание и возобновление. Возможность транспортировки вилочным погрузчиком. Возможность устранения неисправностей в Интернете. Соответствие директиве по низкому напряжению. Гарантия 24 мес. (+24 мес по согласованию). Производитель проводит шеф-монтаж оборудования и обучение персонала.</p>

<p>Вибропресс стационарный SUMAB SVEMLO 72 м2.</p><p>Назначение оборудования – производство тротуарной плитки, изготовление бордюров, производство бетонных блоков, элементов дымохода, водостоков и т. д.</p><p>Преимущества:</p><ul><li>высокое качество бетонных изделий за счет мощного гидроцилиндра, обеспечивающего давление и вибрация;</li><li>хромированные направляющие;</li><li>подшипники скольжения с тефлоновым покрытием;</li><li>широкий ассортимент пресс-форм;</li><li>надежные механические и гидравлические системы;</li><li>автоматическая остановка вибрации при достижении высоты бетонных элементов;</li><li>сокращение времени и усилий на замену пресс-форм (2 часа).</li></ul><p>Технические особенности. Компоненты: пресс (вибропрессующий агрегат), место хранения деревянных поддонов, линия подачи поддонов, бункер и ящик для подачи песчано-цементной смеси, линия разгрузки поддонов со свежими изделиями, гидравлическая станция, электрощит управления.</p><p>Размеры поддона: 700x670x40 мм. Полезная площадь: 640x640 мм. Минимальная/максимальная высота готового изделия: 40/250 мм. Частота вибрации: 3000 об/мин. Производительность гидравлического насоса: 24 л/мин. Продолжительность цикла: 50-60 секунд (блоки), 100–120 секунд (плитка/бордюры). Установленная мощность: 4,70 кВт. Гидравлический силовой агрегат: 3 кВт. Вибромассовые вибраторы: 1,4 кВт. Напряжение питания: 380 В. Основные размеры: ширина – 1,58 м (с присоединенной гидравлической группой), длина – 1,10 м, высота – 2,63 м. Масса машины: 1750 кг.</p><p>Максимальная производительность:</p><ul><li>плитка (100 * 200 * 60 мм): 72 м2 / 8ч;</li><li>бордюры (500 * 100 * 150 мм): 1280 шт / 8ч;</li><li>блоки (200 * 200 * 400 мм): 1200 шт / 8ч.</li></ul><p>Для достижения максимальной производительности стационарного вибропресса SUMAB SVEMLO 72 можно приобрести следующее оборудование и аксессуары: бетонный завод, ленточный конвейер, пресс-формы для различных видов бетонных изделий, технологические поддоны, кран для погрузки готовой (сухой) продукции, доп. оборудование и смеситель для лицевого слоя.</p><p>Бетонный завод SUMAB SVEMLO 700:</p><ul><li>бункеры инертных материалов;</li><li>бункер для хранения гравия – емкость 8 м3;</li><li>бункер для хранения песка – емкость 8 м3;</li><li>электродвигатель-вибратор, облегчающий подачу заполнителя;</li><li>конвейер для подачи инертных материалов в смеситель – длина 6 м, двигатель 1,5 кВт (380 В);</li><li>ПЛК управляет объемным дозированием;</li><li>смеситель вертикального типа 700 л;</li><li>стенки и дно покрыты броней;</li><li>гидравлическое управление открытием;</li><li>дозирование воды и добавок;</li><li>полезный объем: 500 литров;</li><li>скорость вращения: 32 об/мин;</li><li>электродвигатель: 22 кВт (380 В);</li><li>размеры: 2,10 х 2,30 х 2,60 м;</li><li>масса: 2700 кг;</li><li>цементный вес – 300 кг;</li><li>поток, поддерживаемый компрессором;</li><li>шнек подачи цемента – длина 5,6 м, двигатель 2,2 кВт, диаметр 139 мм;</li><li>подача цемента в миксер;</li><li>конвейерная лента для подачи бетона – длина 6 м, двигатель 1,5 кВт (380 В);</li><li>перемещает бетон из миксера в бункер машины;</li><li>кабина с панелью управления ПЛК – Mitsubishi PLC;</li><li>возможность автоматического или ручного управления;</li><li>производительность: 6 м3/ч;</li><li>цементный силос для бетонного завода – вместимость 24 м3;</li><li>силос оснащен клапаном сброса давления, индикатором низкого объема и флюидизатором;</li><li>внутренний диаметр 2500 мм;</li><li>высота цилиндрической оболочки 4500 мм;</li><li>высота конического днища 1700 мм;</li><li>габаритная высота, вкл. перила 8700 мм.</li></ul>
