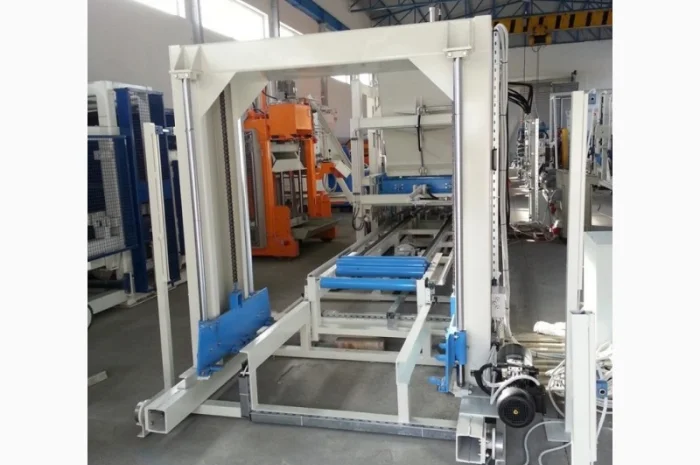

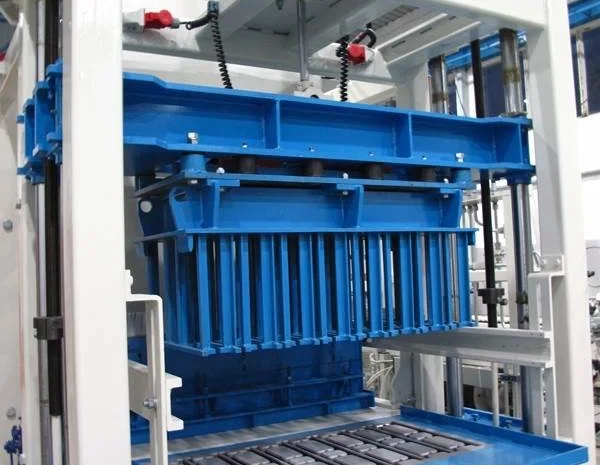

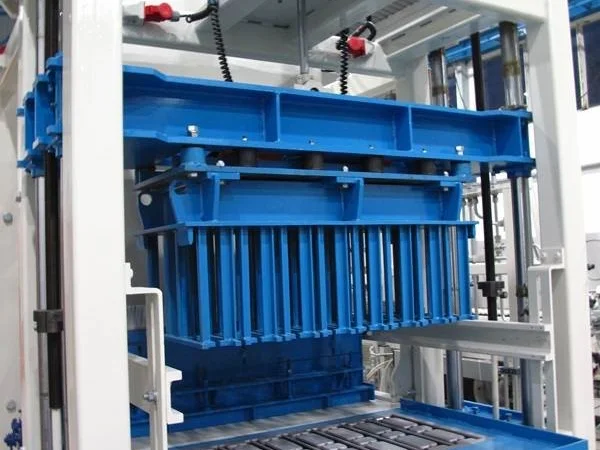

Стационарный завод по производству блоков/брусчатки/бордюров и других бетонных изделий SUMAB R-1000 ; R–1500, автоматический и полу-автоматический режим работы. Данные блок-линии оборудованы немецкой высокотехнологичной вибрационной системой Knauer. Максимальная производительность (в смену (8 ч)): - 23000 шт. пустотелых блоков (20x20x40 см) - 2000-2600 м² брусчатки (10x20x6 см) в смену. - 2800-4000 шт. бордюров в зависимости от размеров бордюров, наличия дополнительного лицевого слоя. Полезная площадь макс.: 1300x1050 мм. КОМПОНЕНТЫ ПРОИЗВОДСТВЕННОЙ ЛИНИИ SUMAB : Стационарный завод высокой мощности Sumab состоит из следующих компонентов: Стационарная блок-машина SUMAB с автоматическим или полу-автоматическим управлением. Вибрационная система Knauer, Германия. Пресс-форма. Для каждого вида продукции (брусчатка, блоки, бордюры и др.) необходима отдельная пресс-форма. Дополнительный бункер материалов для нанесения краски и твердой поверхности бетонных изделий. Устройство для перемещения готовых бетонных блоков из блок-машины с регулированием скорости старта/остановки рампы, состоит из двух цепных транспортных систем. ЭЛЕВАТОР – Автоматическое устройство для подъема и накопления поддонов с готовой продукцией (с 10 или 12 уровнями для блоков или 2х 10 или 12 уровнями для брусчатки). ЛОВЕРАТОР – Автоматическое устройство для спуска поддонов с сухой готовой продукцией с реек на транспортный конвейер (с 10 или 12 уровнями для блоков или 2х 10 или 12 уровнями для брусчатки). ТРАНСПОРТЕРНАЯ ЛЕНТА для перемещения поддонов с сухими продуктами в кубическую позицию и затем поворот поддона – перекрестное перемещение. Пневматический кран с захватом перегрузки готовой продукции с поддонов на транспортные европоддоны. ВОЗВРАЩАЮЩЕЕ УСТРОЙСТВО ПУСТЫХ ПОДДОНОВ + перекрестное перемещение поддонов с возвращением в склад-накопитель. Ламели – конвейер для перемещения готовой продукции на упаковку и перемещения на склад Система автоматического управления производственной линией и РС, компьютерная программа Siemens. Кабели, система предохранителей, аварийная система безопасности. БЕЗ КАБИНЫ УПРАВЛЕНИЯ. БЕТОННЫЙ ЗАВОД мощностью до 20-30 м3. 3х15 м3 склады инертных, миксер P1125/750 литров, скип, дозатор цемента, пневматически открывающиеся заслонки без шнеков и силосов. Автоматика и РС Siemens без кабины для производства основного бетона. Дополнительные опции: Шнек подачи цемента, длина 10 м. Цементный силос 60 тонн (включая индикаторы уровня, фильтр, лестницу, ограждения и др.) БЕТОННЫЙ ЗАВОД 10-15 м3 для производства твердой поверхности бордюра и/или цвета брусчатки. 2х8 м3 склады инертных, миксер P560/375 литров, скип, автоматика и РС Siemens. Комплектация может быть изменена в соответствии с пожеланиями клиента. ЭЛЕКТРОТЕХНИКА. Напряжение сети 400 В / 50 Гц Номинальная мощность машины 44 кВт Предохранитель 160 A Управляющее напряжение 230 В / 50 Гц Управляющее напряжение гидравлических клапанов 24 В Гарантия: 24 месяца на поставленное оборудование.

Представитель в Украине Шведской компании "Scandinavian & UK Machines АВ" /SUMAB/ – предлагает Вам вибропрессы для производства тротуарной плитки и бордюров, оборудование для производства ЖБИ -стеновых панелей и блоков ,оборудование для выгрузки и хранения цемента. Заводы для производства Холодного асфальта. СТАЦИОНАРНАЯ МАШИНА ПО ПРОИЗВОДСТВУ БЛОКОВ/БРУСЧАТКИ SUMAB R-400. Предлагаем Вам ознакомиться с коммерческим предложением на стационарную блок-машину Sumab R-400, в которой применены все современные технологии вибропрессования. С помощью вибропресса Sumab R-400 могут быть произведены различные виды бетонных изделий, такие как тротуарная плитка, блоки (пустотелые, изоляционные и др.), бордюры, брусчатка, элементы для дымоходов, с дополнительным слоем краски и твердой поверхности, и другие. Оборудование предлагается в базовом, полу-автоматическом и автоматическом вариантах. Стационарная блок-машина (вибропресс) Sumab R-400. Вибрационная система Oli Vibrator или Knauer, Германия. Размеры поддона: 1200x550 мм. Полезная площадь макс.: 1100x500 мм. Производительность (в смену (8 ч)): 6912 шт. пустотелых блоков (20x20x40 см) 550-640 м2 брусчатки (10x20x6 см) 1600-2000 шт. бордюров в зависимости от размеров бордюров, наличия дополнительного лицевого слоя. Рама машины. Мощная главная рама машины построена из металлической конструкции в виде квадратной трубы. Система форм и трамбовочной головки работает гидравлически в системе хромированных колонн (2 направляющих). Колонны хромированы, заземлены и установлены в легко меняемых втулках. Система форм прикреплена к направляющим колоннам. Два нижних гидравлических цилиндра крепятся к стальному валу синхронизации хода расформовки. Трамбовочная головка управляется 4-мя направляющими колоннами и оснащена легко заменяемыми втулками. Приводится в действие гидравлическим цилиндром, который создает силу для удара головки. Фиксация пресс-форм. Формы фиксированы 4 винтами. Давление форм на вибростол может быть отрегулировано при помощи 4 натяжных пружинных буферов, покрытых каучуком. Предварительное натяжение форм осуществляется при помощи четырех легкодоступных винтов, расположенных на балке для поднятия форм. Трамбовочная головка. Плита трамбовочной головки присоединена к мосту головки резиновыми амортизаторами и снабжена двумя компактными вибраторами. Для производства специальной продукции резиновые буферы могут быть заблокированы на 4 точках балки трамбовочной головки. Система транспортировки палет. Продвигает палеты и транспортирует их в правильную позицию на вибростоле. Для чувствительных продуктов (пустотелые блоки и т.п.) есть функция мягкого старта/торможения. Устройство транспортировки палет приводится в движение электродвигателем, управляемым при помощи частотного преобразователя. Основная система заполнения бетоном. Представляет собой мощную рамную структуру, сделанную из квадратных труб. На ней расположен бетонный бункер с силос воротами и индикатором уровня. Гидравлические (электромеханические) силос-ворота наполняют заполнитель бетоном.Заполнитель управляется гидравлическим цилиндром с прямым действием. Он двигается на соединенных роликах и оснащен пластиковой/стальной щеткой для чистки головки. Гидравлическое оборудование. Отдельно от машины расположена емкость для гидравлического масла объемом 200 литров. Насосы и мотор расположены сбоку емкости. Также есть фильтр с индикатором грязи, уровня топлива, охлаждения (опция) и нагревателя (опция) для разогрева топлива. Максимальное давление 170 bar. Все электроклапаны стандартные, и заменяемые CETOP, если в машине предусмотрена система управления PLC. Регуляторы давления для всех частей машины имеют гидравлический привод движения. Вибрационная система Oli Vibrator с самосинхронизированными вибраторами: Состоит из 2 вибраторов, с двумя стержнями, специально изготовленными для машины Sumab R-400, самосинхронизируемых и управляемых инвертером частоты. Вибраторы расположены на основной плите, которая прикреплена к раме машины и изолирована резиновыми буферами. Для пред- и главной вибрации могут быть использованы разные частоты. Между вибрациями двигатели работают на низкой мощности. Оптимальная частота 65 Гц. Вибростол расположен на резиновых буферах и оснащен заменяемыми прокладками износа. Ударные барьеры расположены на раме машины и могут настраиваться. Вибрационная система с электронно синхронизированными внешними приводами: Данная система вибрации как вторая опция сделана с двумя внешними приводами, синхронизированными в электронном виде. Двигатели с частотным управлением установлены на раме, которая изолирована резиновыми буферами. Для предварительной, промежуточной и основной вибрации могут быть выбраны различные частоты. Промежуточные вибраторы продолжают работать с низкой заданной частотой. Суммарная сила 50.000 N ! Пресс-штампы для машины Sumab R-400. Корпус пресс-штампа: Сварен из специальной стали высокой выработки и последовательно закален термообработкой. Очень высокая износостойкость. Прокладки по всей высоте. Достигнута твердость около 60/62 HRC с 1/1,5 мм глубиной. Плиты, опоры и другие части Fe 430. Трамбовочная головка: Изготовлена из специального отпуска закаленной стали, фрезерованной и отполированной автоматической машиной, поверхность закалена термообработкой. Достигнута твердость около 60/62 HRC с 0,5/0,8 мм глубиной. Машинное управление каждым отпуском стали. Плиты, опоры и другие части Fe 430. Гарантия: 24 месяцев на поставленное оборудование. Благодаря использованию Скандинавских технологий, наше оборудование имеет высокий показатель долговечности и надежности. Доставка оборудования осуществляется точно в срок. Более 25 лет надежного партнерства. Оборудование Sumab работает в странах Европы ,Украине, странах СНГ, Казахстане, Южной Америке, в Арабских странах и Африке. За период деятельности компании поставлено более 500 бетонных заводов , линий для производства тротуарной плитки, бордюров и ЖБИ с различной производительностью и комплектацией. Для получения коммерческого предложения отправьте, пожалуйста, заявку на наш электронный адрес.

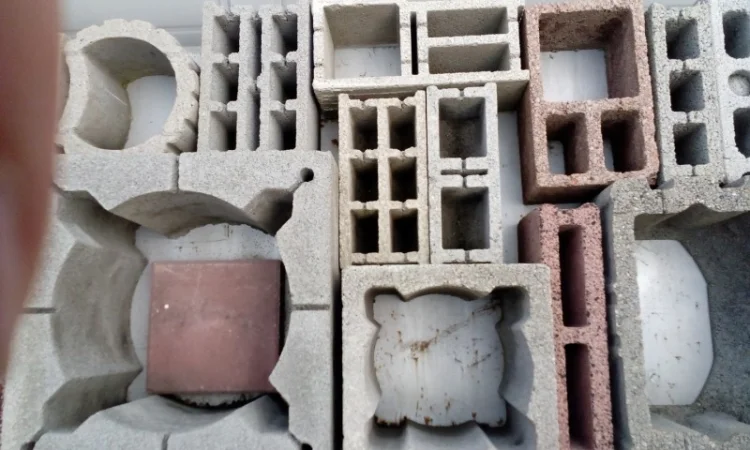

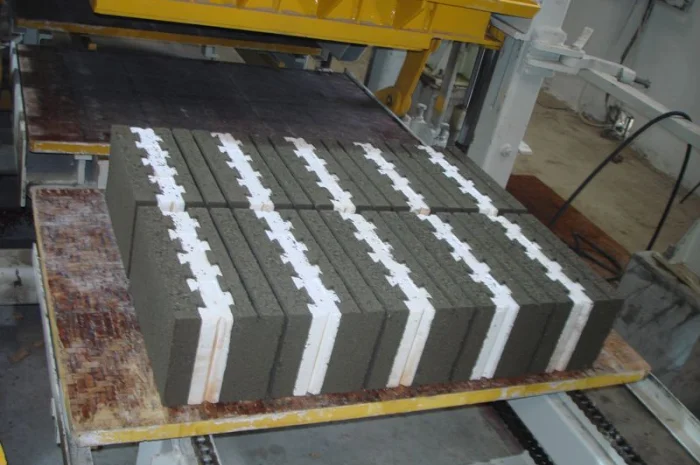

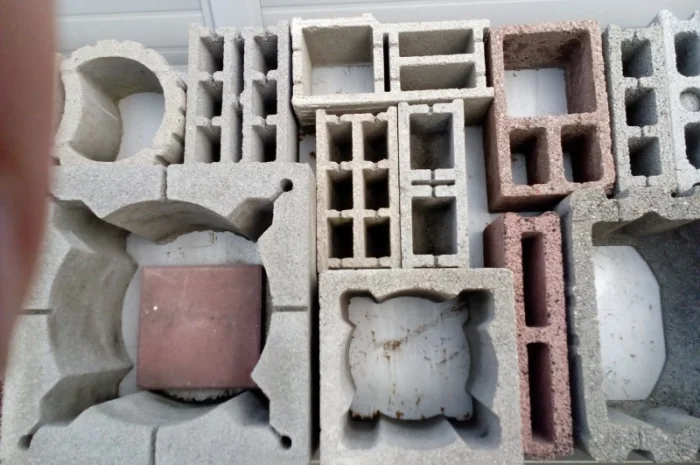

Шведская компания "Scandinavian & UK Machines АВ" /SUMAB/ – предлагает Вам ознакомиться с вибропрессами для производства тротуарной плитки и бордюров. Стационарные блок машины Sumab E-300 D , SUMAB E-400 D/DF. Блок-машины производят следующие продукты: 1. Пустотелые блоки 2. Бордюрный камень. 3. Брусчатку. 4. Плиточный камень. 5. Изоляционные блоки. Стационарная блок машина Sumab E-300 D рабочая площадь 750x500 мм Производительность: Брусчатка- 300 м2/смена Пустотелый блок-3450 шт/смена бордюров: 100-120 шт./ч в зависимости от размеров бордюров, наличия дополнительного лицевого слоя. Sumab E-400 – это стационарная полуавтоматическая блок машина для производства всех видов бетонных изделий, таких как: тротуарная плитка, блоки, бордюры, элементы для дымоходов и др. Производительность (в смену (8ч)): Тротуарная плитка:310-380 м2 (60х200х100 мм) Пустотелые блоки:4500 шт. (400х200х200 мм) Бордюры:800-1200 шт. (в зависимости от размеров бордюров, наличия дополнительного лицевого слоя) Комплектация машины: 1. Стационарная машина Sumab E-400 с устройством для установки палет, со складом палет и транспортерной лентой для готовой продукции. Машина работает в полуавтоматическом режиме (все операции выполняются при помощи специальных рычагов, вибрация полуавтоматическая, при помощи сенсорных датчиков и программных реле). Для каждого вида плитки требуется своя пресс-форма. Необходимые размеры палет: 1200х550 мм. Вибрационная система с частотным регулированием. 2. Дополнительный бункер для лицевого слоя (цвета и твердой поверхности) бетонных изделий. 3. Форма для пустотелых блоков, средний размер 20x20x40 см, 5 штук в форме. Доп.Опции: Элеватор для подъёма палет 2х6 одна на одну с ручным дистанционным управлением. Бетонный завод BP 15 со складами инертных 3х8 м3, дозатор цемента 200 кг, цементный шнековый конвейер 168х1000 мм, высота платформы 2,5 м. Миксер 500/375 л, мощность 15 кВт. Благодаря использованию Скандинавских технологий, наше оборудование имеет высокий показатель долговечности и надежности. Доставка оборудования осуществляется точно в срок. Более 20 лет надежного партнерства. За период деятельности компании поставлено более 500 бетонных заводов , линий для производства тротуарной плитки, бордюров и ЖБИ с различной производительностью и комплектацией. Для получения коммерческого предложения отправьте, пожалуйста, заявку на наш электронный адрес.

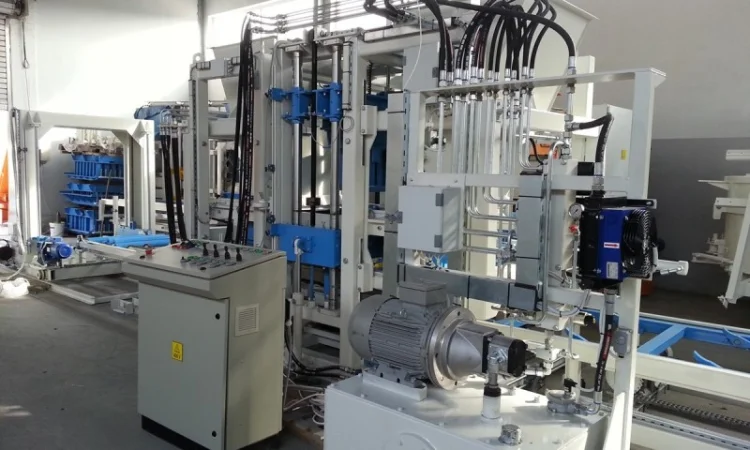

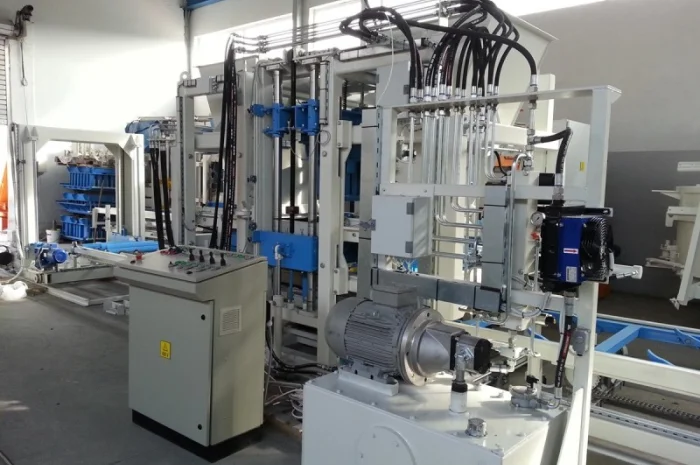

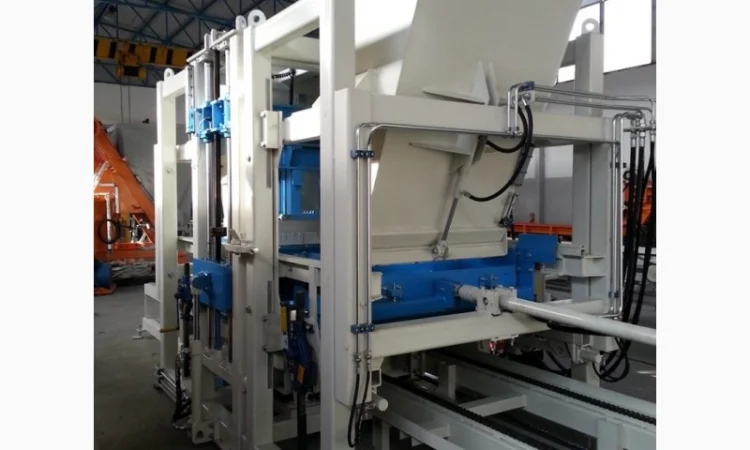

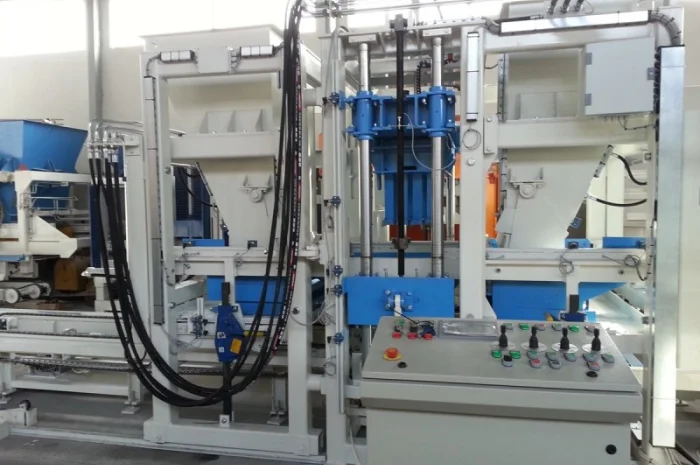

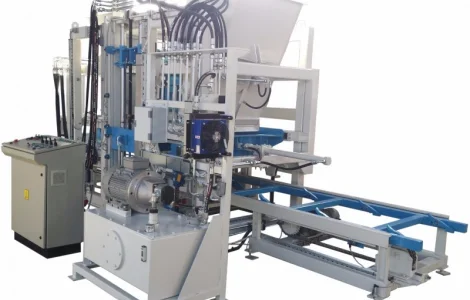

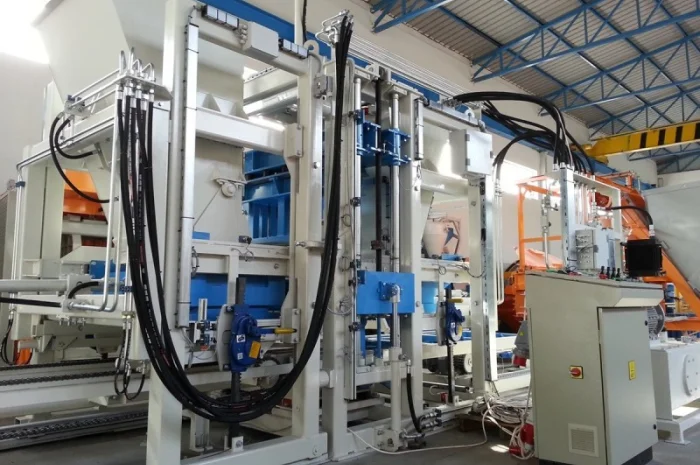

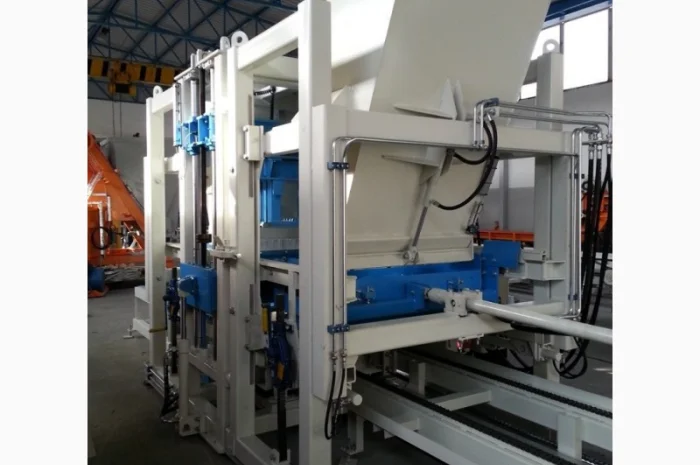

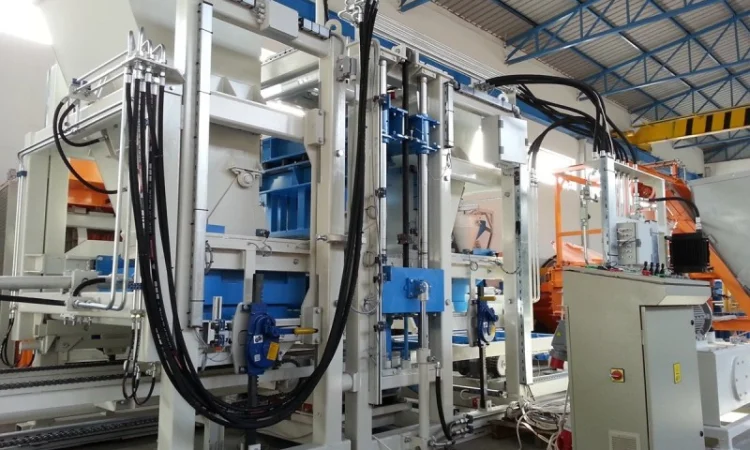

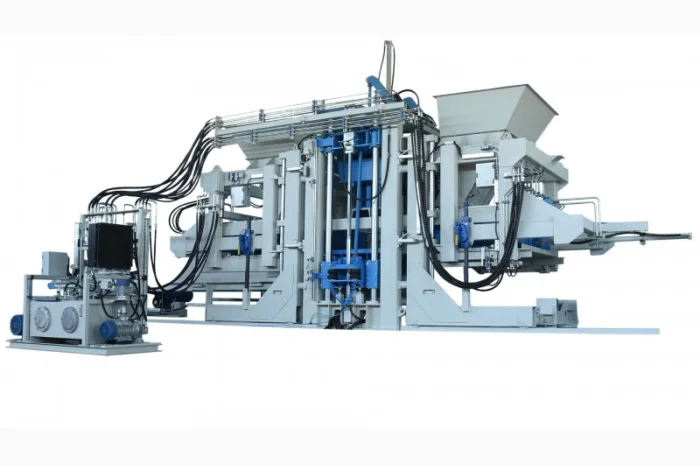

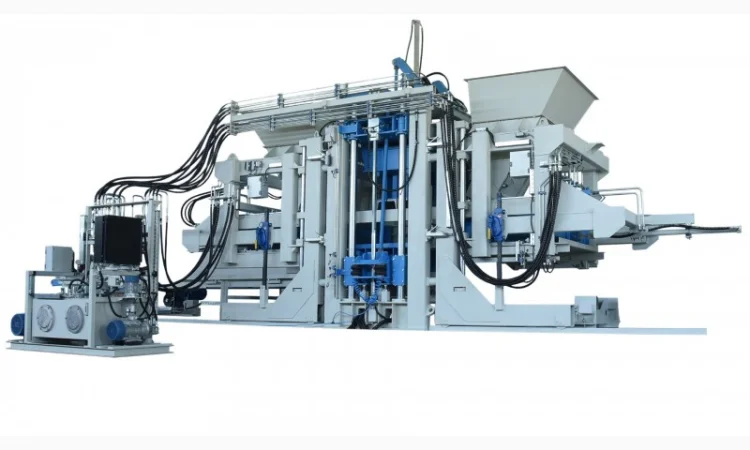

Представитель Шведской компании "Scandinavian & UK Machines АВ" предлагает ознакомиться с оборудованием для производства бетона и изделий из него - бетонные заводы мобильные и стационарные, вибропрессы для производства тротуарной плитки и бордюров. Стационарная блок-линия (вибропресс) Sumab R-500 АВТОМАТ. Стационарная блок-машина Sumab R-500 с автоматическим управлением с устройством вставки поддонов, с накопителем поддонов и транспортерной лентой для свежих готовых продуктов. Вибрационная система с частотным регулированием Knauer, Германия. Размеры поддона: 1400x600 мм. Полезная площадь (рабочая площадь пресса) макс.: 1250x620 мм. Производительность в смену (8 ч): 12 960 шт. пустотелых блоков (20x20x40 см) 864-1016 м2 брусчатки (10x20x6 см) цвет/без цвет. 2000-2500 шт. бордюров в зависимости от размеров бордюров, наличия дополнительного лицевого слоя. Технические данные машины Sumab R-400 Максимальная высота продукта:330 мм Минимальная высота продукта:25 мм Вес машины с оборудованием для дополнительного слоя краски и твердой поверхности изделий и пресс-формой:7700 кг Объем основного бетонного бункера:1100 л Объем дополнительного бункера материалов для нанесения краски и твердой поверхности изделий: 1100 л Рама машины. Мощная главная рама машины построена из металлической конструкции в виде квадратной трубы. Система форм и трамбовочной головки работает гидравлически в системе хромированных колонн (2 направляющих). Колонны хромированы, заземлены и установлены в легко меняемых втулках. Система форм прикреплена к направляющим колоннам. Два нижних гидравлических цилиндра крепятся к стальному валу синхронизации хода расформовки. Трамбовочная головка управляется 4-мя направляющими колоннами и оснащена легко заменяемыми втулками. Приводится в действие гидравлическим цилиндром, который создает силу для удара головки. Фиксация пресс-форм. Формы фиксированы 4 винтами. Давление форм на вибростол может быть отрегулировано при помощи 4 натяжных пружинных буферов, покрытых каучуком. Предварительное натяжение форм осуществляется при помощи четырех легкодоступных винтов, расположенных на балке для поднятия форм. Трамбовочная головка. Плита трамбовочной головки присоединена к мосту головки резиновыми амортизаторами и снабжена двумя компактными вибраторами. Для производства специальной продукции резиновые буферы могут быть заблокированы на 4 точках балки трамбовочной головки. Система транспортировки палет. Продвигает паллеты и транспортирует их в правильную позицию на вибростоле. Для чувствительных продуктов (пустотелые блоки и т.п.) есть функция мягкого старта/торможения. Устройство транспортировки паллет приводится в движение электродвигателем, управляемым при помощи частотного преобразователя. Основная система заполнения бетоном. Представляет собой мощную рамную структуру, сделанную из квадратных труб. На ней расположен бетонный бункер с силос воротами и индикатором уровня. Гидравлические (электромеханические) силос-ворота наполняют заполнитель бетоном. Заполнитель управляется гидравлическим цилиндром с прямым действием. Он двигается на соединенных роликах и оснащен пластиковой/стальной щеткой для чистки головки. Гидравлическое оборудование. Отдельно от машины расположена емкость для гидравлического масла объемом 270 литров. Насосы и мотор расположены сбоку емкости. Также есть фильтр с индикатором грязи, уровня масла, охлаждения (опция) и нагревателя (опция) для разогрева масла. Максимальное давление 170 bar. Все электроклапаны стандартные, и заменяемые CETOP, если в машине предусмотрена система управления PLC. Регуляторы давления для всех частей машины имеют гидравлический привод движения. Система заполнения: наружная часть. Состоит из мощной рамной структуры, сделанной из квадратных труб. На ней расположен бетонный бункер с силос воротами и индикатором уровня. Вся система смонтирована на 4-х колесах, что позволяет перемещать устройство вручную, в случае, если необходим сервис или замена форм. Гидравлические (электромеханические) силос-ворота наполняют заполнитель бетоном. Заполнитель управляется гидравлическим цилиндром с прямым действием. Он двигается на соединенных роликах и оснащен пластиковой/стальной щеткой для чистки головки. Электрическое управление. Состоит из главной платы, панели управления и распределительной коробки подачи и выпуска. Все три фазные проводки, инверторы и блоки управления установлены на главной плате. Проводка простая и может быть удлинена. Выключатели и кнопки для настройки установлены на панели управления. Интерфейс управления с сенсорным экраном легко управляем, предусмотрена система диагностики ошибок. Вся электрическая система снабжена контактами и протестирована, что экономит время на ее установку у клиентов. Датчики приближения – концевые выключатели: Предусмотрены все необходимые датчики приближения, фотоэлементы, а также аварийные выключатели. Все электрическое соединение представляет собой централизованную систему, система может быть сделана децентрализовано, как опция Вибрационная система Knauer (Германия) с электронно синхронизированными внешними приводами: Мощность двигателя для настольных вибраторов:2x5,5 кВт Общая сила 100,000 N! Данная система вибрации сделана с двумя внешними приводами, синхронизированными в электронном виде. Двигатели с частотным управлением установлены на раме, которая изолирована резиновыми буферами. Для предварительной, промежуточной и основной вибрации могут быть выбраны различные частоты. Промежуточные вибраторы продолжают работать с низкой заданной частотой. Пресс-штампы для машины Sumab R-500. Корпус пресс-штампа: Вырезан из цельного листа специальной стали высокой выработки и последовательно закален термообработкой. Очень высокая износостойкость. Прокладки по всей высоте. Достигнута твердость около 60/62 HRC с 1/1,5 мм глубиной. Плиты, опоры и другие части Fe 430. Трамбовочная головка: Изготовлена из специального отпуска закаленной стали, фрезерованной и отполированной автоматической машиной, поверхность закалена термообработкой. Достигнута твердость около 60/62 HRC с 0,5/0,8 мм глубиной. Машинное управление каждым отпуском стали. Плиты, опоры и другие части Fe 430. Опционально имеется большое количество оборудования, позволяющего производить самые разнообразные виды продукции. Гарантия на оборудование - 24 месяца. Компания обеспечивает квалифицированный шеф-монтаж, пуско-наладку и обучение персонала. Благодаря использованию Скандинавских технологий, наше оборудование имеет высокий показатель долговечности и надежности. Доставка оборудования осуществляется точно в срок. Более 25 лет надежного партнерства. Оборудование Sumab работает в странах Европы ,Украине, странах СНГ, Казахстане, Южной Америке, в Арабских странах и Африке. За период деятельности компании поставлено более 500 линий для производства тротуарной плитки, бетонных заводов, и другого оборудования с различной производительностью и комплектацией. Для получения коммерческого предложения отправьте, пожалуйста, заявку на наш электронный адрес.
