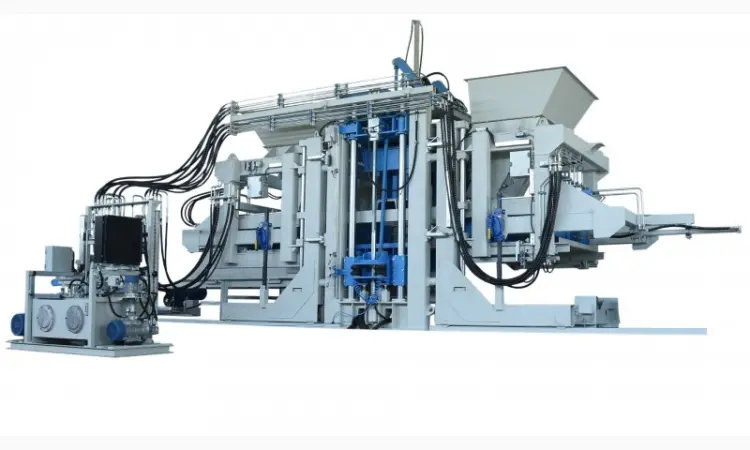

Вибропресс для производства тротуарной плитки R-400 Эконом (400-500 м2/смена)

<p>Стационарная блок-машина вибропресс для производства тротуарной плитки и других изделий Sumab R-500 (Старт-вариант). Швеция. Вибрационная система с частотным регулированием Knauer, Германия.</p><p>Технические данные машины Sumab R-500:</p><ul><li>размеры поддона: 1400x600 мм;</li><li>полезная площадь (рабочая площадь пресса) макс.: 1250x620 мм;</li><li>производительность за смену (8 ч): 12 960 шт. пустотелых блоков (20x20x40 см), 864-1016 м2 брусчатки (10x20x6 см) цветной/без цвета, 2000-2500 шт. бордюров в зависимости от размеров бордюров, наличия дополнительного лицевого слоя;</li><li>максимальная высота продукта: 330 мм;</li><li>минимальная высота продукта: 25 мм.</li></ul><p>Стационарная блок-машина SUMAB R-500 с автоматическим управлением. Оборудование для автоматического режима работы входит в комплектацию, в том числе PLC, сенсоры, гидравлические клапаны переключения с ручного на электрический привод. Пресс-форма для вибропрессования. Для каждого вида продукции необходима отдельная пресс-форма. Оборудование для лицевого слоя бетонных изделий (бункер для лицевой смеси, рама и бункер наполнителя). Транспортерная лента для перемещения свежих готовых бетонных изделий от блок-машины с плавным пуском/остановкой и регулировкой скорости, длина 7 м. Устройство вставки поддонов с накопителем поддонов для Sumab R-500 с плавным пуском/остановкой и регулировкой скорости. Пневматический зажим пресс-форм для Sumab R-500. Оборудование для обеспечения безопасности для машины Sumab R-500 – ограждения и коммутационное оборудование. Дополнительная вибрация в головной части пуансона. Устройство для приема и поднятия поддонов со свежей продукцией, с 2x6 поддонами для брусчатки – Stracer робот (робот укладчик/штабелер) (2х6 поддонов = 12 поддонов всего), (1200-1400) х550 мм размер поддона, 1200 мм макс. высота штабелирования.</p><p>Гарантия: 24 месяца на поставленное оборудование. Благодаря использованию Скандинавских технологий наше оборудование имеет высокий показатель долговечности и надежности. Доставка оборудования осуществляется точно в срок. Более 25 лет надежного партнерства. Оборудование Sumab работает в странах Европы, Украине, странах СНГ, Казахстане, Южной Америке, в Арабских странах и Африке. За период деятельности компании поставлено более 500 бетонных заводов, линий для производства тротуарной плитки, бордюров и ЖБИ с различной производительностью и комплектацией.</p>

<p>Вибропресс автоматическая линия NOVAL NMB 7042 (800 м2/смена).</p><p>Необходимая площадь завода для NBM7042 – минимум 5500 м²:</p><ul><li>1000 м² для машин и оборудования;</li><li>площадь сушки 1700 м²;</li><li>площадь сухого готового склада 1300 м²;</li><li>площадь хранения агрегатов 1200 м²;</li><li>площадь пустых поддонов 300 м².</li></ul><p>Общая мощность трансформатора или генератора должна быть установлена на полной мощности. Системы автоматики должны быть мощностью 250 кВА. Установленная мощность – 160 кВт. Для работы линии вибропрессования полностью автоматических систем нужно 2 человека – оператор и водитель погрузчика. + бетонный завод.</p><p>NBM 7042 – машины для производства тротуарной плитки, бордюров и блоков. Это машины, работающие с гидравлической системой в диапазоне давления 120-200 бар. Производит 18 штук стандартных брикетов 20*40*20 см и 42 штуки брусчатки. Для производства нужны рабочие поддоны на ножках. Бетон, спрессованный в формах, прессуется на поддонах. Изделия, изготовленные таким же способом, оставляют сохнуть на рабочих поддонах.</p><p>Производительность за смену 8 часов:</p><ul><li>тротуарная плитка – до 800 м2;</li><li>бордюр – 6170 шт.;</li><li>полый блок 40*20*20 см – 7680 шт.</li></ul><p>Рабочая площадь пресс-формы – 130*125 см. Размер поддона – 140*135 см. Энергосберегающая продукция A+ (A PLUS). Электродвигатели класса EFF3. Бесплатные запасные части вместе с машиной. Гарантия – 2 года + 2 года, всего гарантия до 4 лет. Соответствие общей системе управления качеством ISO 9001:2008. Декларация CE о соответствии европейским нормам. Модели продукции «HIGHLINE» с квалифицированным персоналом. Быстрое обслуживание и гарантия запасных частей. Использование материалов согласно нормам DIN и TSEK. Простой выбор программ. Свобода автоматического/ручного выбора. Сертификат авторизации в конце периода обучения. Остановка, удержание и возобновление. Возможность транспортировки вилочным погрузчиком. Возможность устранения неисправностей в Интернете. Соответствие директиве по низкому напряжению. Гарантия 24 мес. (+24 мес по согласованию). Производитель проводит шеф-монтаж оборудования и обучение персонала.</p>

<p>Стационарная блок-машина Sumab R-500 с автоматическим управлением, с устройством вставки поддонов, накопителем поддонов и транспортерной лентой для свежих готовых изделий.</p><p>Вибрационная система с частотным регулированием Knauer, Германия. Размеры поддона – 1400x600 мм. Полезная площадь (рабочая площадь пресса) макс. – 1250x620 мм. Производительность за смену (8 ч):</p><ul><li>12 960 шт. пустотелых блоков (20x20x40 см);</li><li>864-1016 м2 брусчатки (10x20x6 см) цвет/без цвета;</li><li>2000-2500 шт. бордюров в зависимости от размеров бордюров, наличия дополнительного лицевого слоя.</li></ul><p>Технические данные машины Sumab R-500: максимальная высота продукта – 330 мм, минимальная высота продукта – 25 мм, вес машины с оборудованием для дополнительного слоя краски и твердой поверхности изделий и пресс-формой – 7700 кг, объем основного бетонного бункера – 1100 л, объем дополнительного бункера материалов для нанесения краски и твердой поверхности изделий – 1100 л.</p><p>Мощная главная рама машины построена из металлической конструкции в виде квадратной трубы. Система форм и трамбовочной головки работает гидравлически в системе хромированных колонн (2 направляющих). Колонны хромированы, заземлены и установлены в легко меняемых втулках. Система форм прикреплена к направляющим колоннам. Два нижних гидравлических цилиндра крепятся к стальному валу синхронизации хода расформовки. Трамбовочная головка управляется 4 направляющими колоннами и оснащена легко заменяемыми втулками. Приводится в действие гидравлическим цилиндром, который создает силу для удара головки. Формы зафиксированы 4 винтами. Давление форм на вибростол может быть отрегулировано при помощи 4 натяжных пружинных буферов, покрытых каучуком. Предварительное натяжение форм осуществляется при помощи четырех легкодоступных винтов, расположенных на балке для поднятия форм.</p><p>Трамбовочная головка: плита трамбовочной головки присоединена к мосту головки резиновыми амортизаторами и снабжена двумя компактными вибраторами. Для производства специальной продукции резиновые буферы могут быть заблокированы на 4 точках балки трамбовочной головки. Система транспортировки палет продвигает паллеты и транспортирует их в правильную позицию на вибростоле. Для чувствительных продуктов (пустотелые блоки и т.п.) есть функция мягкого старта/торможения. Устройство транспортировки палет приводится в движение электродвигателем, управляемым при помощи частотного преобразователя.</p><p>Основная система заполнения бетоном представляет собой мощную рамную структуру, сделанную из квадратных труб. На ней расположен бетонный бункер с силосными воротами и индикатором уровня. Гидравлические (электромеханические) силосные ворота наполняют заполнитель бетоном. Заполнитель управляется гидравлическим цилиндром с прямым действием. Он двигается на соединенных роликах и оснащен пластиковой/стальной щеткой для чистки головки.</p><p>Гидравлическое оборудование расположено отдельно от машины. Емкость для гидравлического масла – 270 литров. Насосы и мотор расположены сбоку емкости. Также есть фильтр с индикатором грязи, уровня масла, охлаждения (опция) и нагревателя (опция) для разогрева масла. Максимальное давление – 170 bar. Все электроклапаны стандартные и заменяемые CETOP, если в машине предусмотрена система управления PLC. Регуляторы давления для всех частей машины имеют гидравлический привод движения.</p><p>Система заполнения – наружная часть. Состоит из мощной рамной структуры, сделанной из квадратных труб. На ней расположен бетонный бункер с силосными воротами и индикатором уровня. Вся система смонтирована на 4 колесах, что позволяет перемещать устройство вручную, если необходим сервис или замена форм. Гидравлические (электромеханические) силосные ворота наполняют заполнитель бетоном. Заполнитель управляется гидравлическим цилиндром с прямым действием. Он двигается на соединенных роликах и оснащен пластиковой/стальной щеткой для чистки головки.</p><p>Электрическое управление состоит из главной платы, панели управления и распределительной коробки подачи и выпуска. Все трифазные проводки, инверторы и блоки управления установлены на главной плате. Проводка простая и может быть удлинена. Выключатели и кнопки для настройки установлены на панели управления. Интерфейс управления с сенсорным экраном легко управляем, предусмотрена система диагностики ошибок. Вся электрическая система снабжена контактами и протестирована, что экономит время на ее установку у клиентов.</p><p>Предусмотрены все необходимые датчики приближения, фотоэлементы, а также аварийные выключатели. Все электрическое соединение представляет собой централизованную систему, система может быть сделана децентрализовано как опция.</p><p>Вибрационная система Knauer (Германия) с электронно синхронизированными внешними приводами. Мощность двигателя для настольных вибраторов – 2x5,5 кВт. Общая сила – 100,000 N. Данная система вибрации сделана с двумя внешними приводами, синхронизированными в электронном виде. Двигатели с частотным управлением установлены на раме, которая изолирована резиновыми буферами. Для предварительной, промежуточной и основной вибрации могут быть выбраны различные частоты. Промежуточные вибраторы продолжают работать с низкой заданной частотой.</p><p>Пресс-штампы для машины Sumab R-500. Корпус пресс-штампа вырезан из цельного листа специальной стали высокой выработки и последовательно закален термообработкой. Очень высокая износостойкость. Прокладки по всей высоте. Достигнута твердость около 60/62 HRC с 1/1,5 мм глубиной. Плиты, опоры и другие части Fe 430. Трамбовочная головка изготовлена из специальной отпущенной закаленной стали, фрезерованной и отполированной автоматической машиной, поверхность закалена термообработкой. Достигнута твердость около 60/62 HRC с 0,5/0,8 мм глубиной. Машинное управление каждым отпуском стали. Плиты, опоры и другие части Fe 430.</p><p>Опционально имеется большое количество оборудования, позволяющего производить самые разнообразные виды продукции. Гарантия на оборудование – 24 месяца. Компания обеспечивает квалифицированный шеф-монтаж, пуско-наладку и обучение персонала. Благодаря использованию Европейских технологий наше оборудование имеет высокий показатель долговечности и надежности. Доставка оборудования осуществляется точно в срок. Более 25 лет надежного партнерства. Оборудование работает в странах Европы, Украине, странах СНГ, Казахстане, Южной Америке, в Арабских странах и Африке.</p>

<p>Вибропресс автоматическая линия NOVAL NMB 3012 (190 м2/смена).</p><p>Полуавтоматический режим:</p><ul><li>площадь, необходимая для полуавтоматических систем, – минимум 3000 м2 (300 м2 для машин и оборудования, площадь сушки 1500 м2, площадь сухого готового склада 700 м2, площадь хранения агрегатов 400 м2, площадь хранения пустых поддонов 100 м2);</li><li>общая мощность трансформатора или генератора установки в полуавтоматических системах – 80 кВА;</li><li>установленная мощность – 50 кВт;</li><li>количество персонала, необходимого для эксплуатации завода в полуавтоматических системах, – 9 человек (2 оператора и 1 привод деревянных поддонов, 3 носителя свежей продукции, 3 устройства подачи инертных материалов).</li></ul><p>Полностью автоматический режим:</p><ul><li>необходимая площадь установки в автоматических системах – минимум 3000 м2 (400 м2 для машин и оборудования, площадь сушки 1300 м2, площадь сухого готового склада 800 м2, площадь хранения агрегатов 400 м2, площадь хранения пустых поддонов 100 м2);</li><li>мощность установки в автоматизированных системах – 100 кВА;</li><li>установленная мощность – 75 кВт;</li><li>количество персонала, необходимого для эксплуатации завода в автоматических системах, – 3 человека (2 оператора и 1 водитель погрузчика).</li></ul><p>Общая информация о производственной площадке: NOVAL INC. рекомендуется установить закрытую зону площадью не менее 600 м2 для оборудования, пустых поддонов и зоны сушки свежей продукции для защиты от плохих погодных условий. Покупатель должен подготовить бетонную инфраструктуру территории, где будет установлен завод. NOVAL INC. подготовит подробный план обмера территории, где будет создана инфраструктура. Качество бетона и нагрузки, которые он будет нести, а именно статический расчет и прочность железобетонной конструкции, должны быть тщательно рассчитаны и подготовлены инженерами-строителями. Электропроводка к щиту управления завода принадлежит получателю. Необходимо иметь водяную установку, компрессор сжатого воздуха и установку на смеситель на заводе. Для начала установки необходимы бетон, заполнитель, водопровод и вода, бетон, подходящий для конкретного проекта, компрессор сжатого воздуха мощностью не менее 500 л, вилочный погрузчик, ковш, телескопический кран грузоподъемностью не менее 10 тонн, силовой и распределительный электрический щит с желаемой мощностью, и операторы будут готовы управлять оборудованием. Окружающая среда, соответствующая правилам охраны труда и техники безопасности для персонала, назначенного продавцом во время установки (электрическое и электрическое оборудование с заземлением и изоляцией, машины и механизмы с безопасными и соответствующими ручными инструментами, надежные леса и платформы и т. д.), и средства обеспечения безопасности труда (шлем, стальной носок и подошвы, резиновая обувь, непроводящая резиновая обувь, ремень безопасности, пригодный для работы на высоких местах и т. д.), чтобы быть наготове и наблюдать за работой, выполняемой на этой установке с точки зрения охраны труда, здоровья и безопасности и как можно быстрее контролировать возникающий негатив. NBM 3012 ВИБРОПРЕСС ДЛЯ ПРОИЗВОДСТВА ТРОТУАРНОЙ ПЛИТКИ, БОРДЮРОВ И БЛОКОВ. Это машины, работающие с гидравлической системой в диапазоне давления 120-200 бар. Изготавливает 4 штук стандартных брикетов 20*40*20 см и 12 шт. брусчатки. Для производства нужны рабочие поддоны на ножках. Бетон, спрессованный в формах, прессуется на поддонах. Изделия, изготовленные таким же способом, оставляют сохнуть на рабочих поддонах. Производительность за смену 8 часов: тротуарная плитка до 190 м2, бордюр 6170 шт., пустотелый блок 39*19*20 см – 7680 шт. Рабочая площадь пресс-формы 65*58 см. Размер поддона 75*68 см. Энергосберегающая продукция A+ (A PLUS). Электродвигатели класса EFF3. Бесплатные запасные части вместе с машиной. Гарантия – 2 года + 2 года, всего гарантия до 4 лет. Соответствие общей системе управления качеством ISO 9001:2008. Декларация CE о соответствии европейским нормам. Модели продукции «HIGHLINE» с квалифицированным персоналом. Быстрое обслуживание и гарантия запасных частей. Использование материалов согласно нормам DIN и TSEK. Простой выбор программ. Свобода автоматического/ручного выбора. Сертификат авторизации в конце периода обучения. Остановка, удержание и возобновление. Возможность транспортировки вилочным погрузчиком. Возможность устранения неисправностей в Интернете. Соответствие директиве по низкому напряжению. Гарантия 24 мес. (+24 мес. по договоренности). Производитель проводит шеф-монтаж оборудования и обучение персонала.</p>
