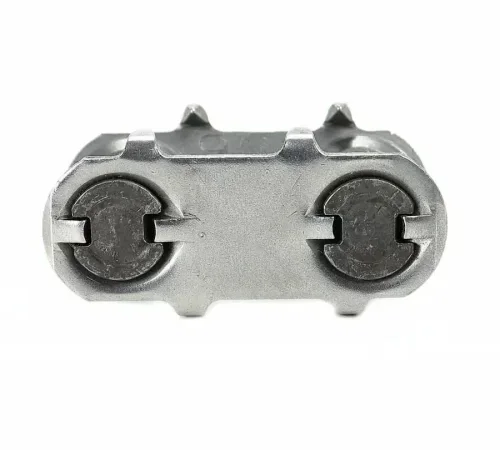

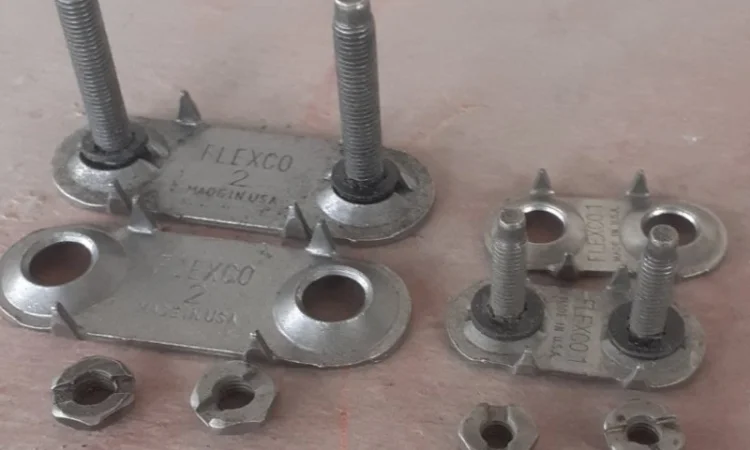

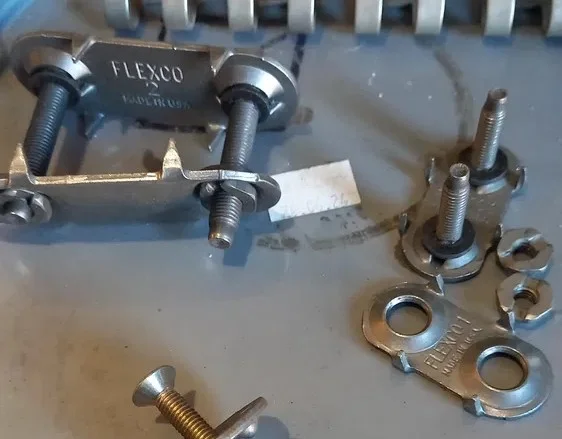

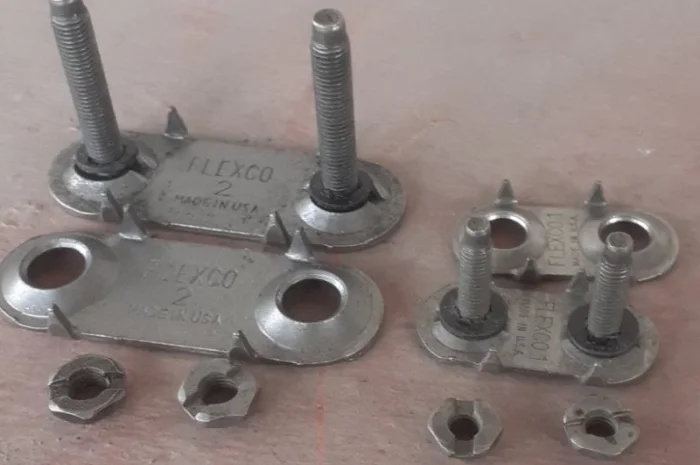

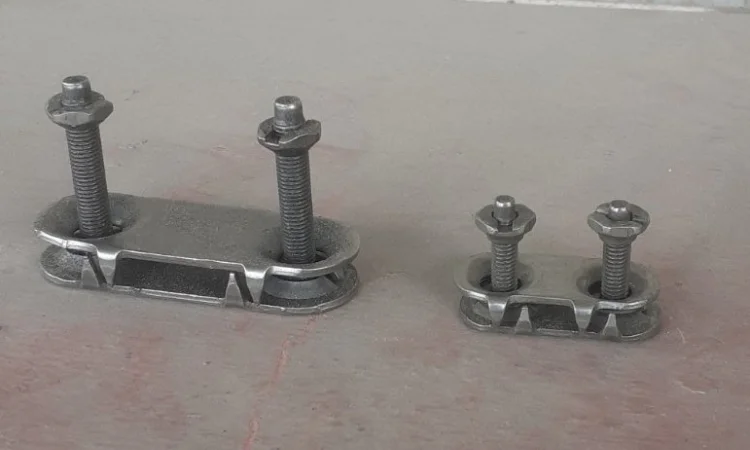

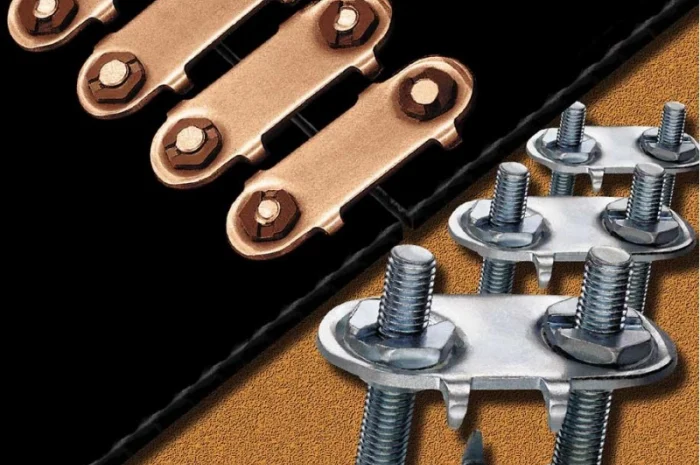

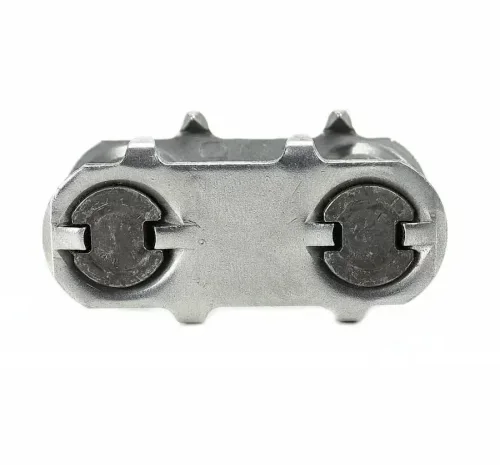

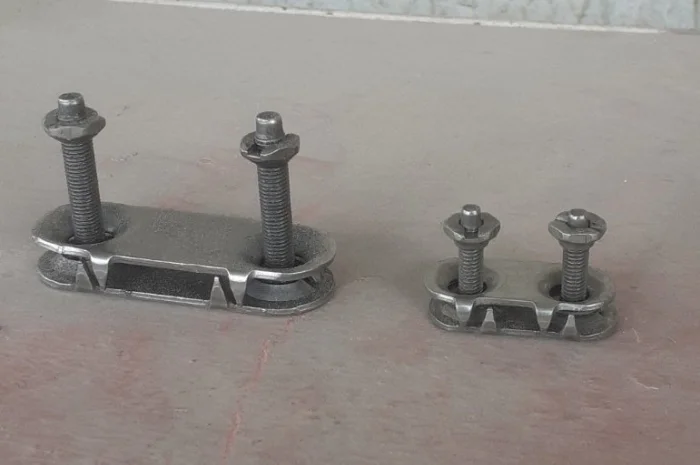

Механические соединители Flexco Bolt Solid Plate 2"

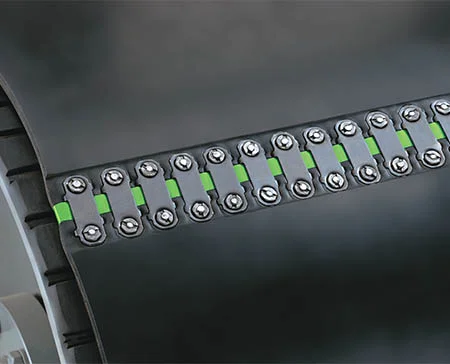

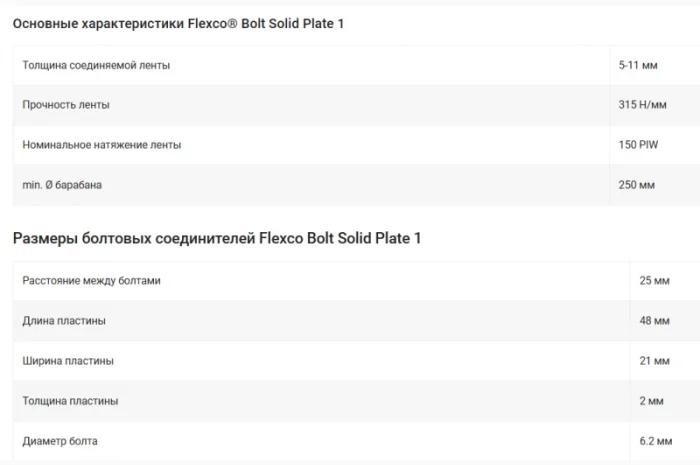

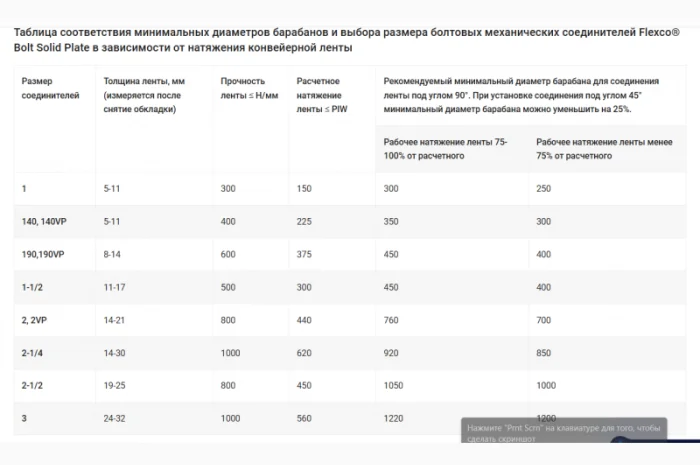

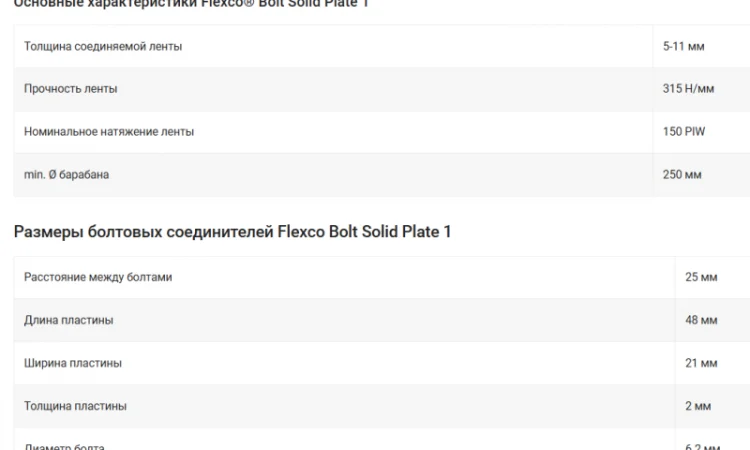

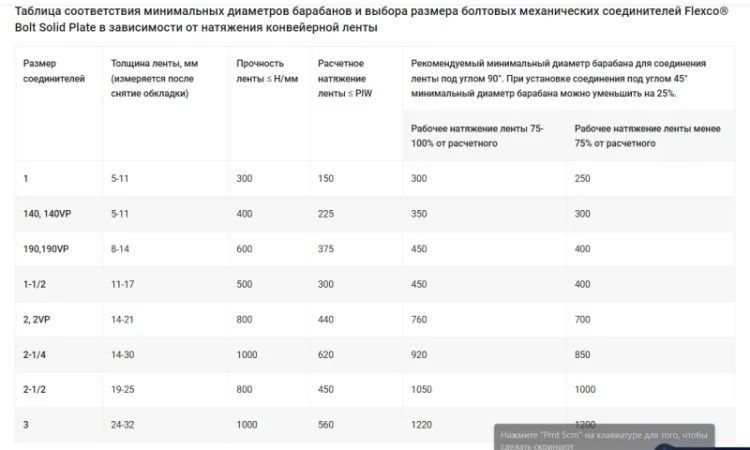

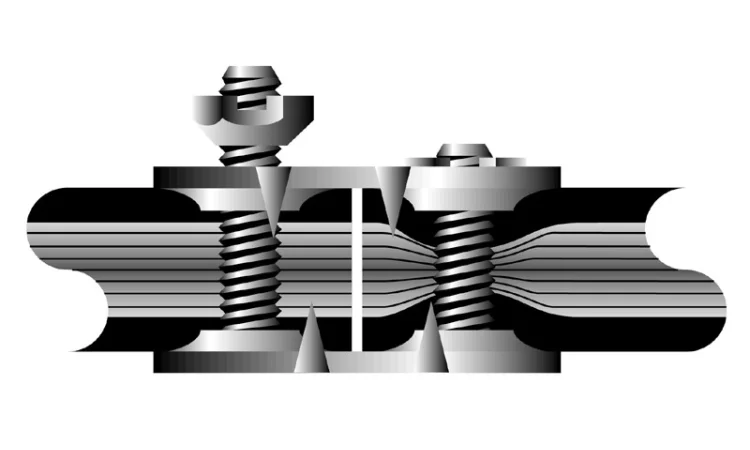

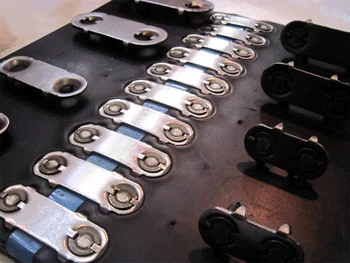

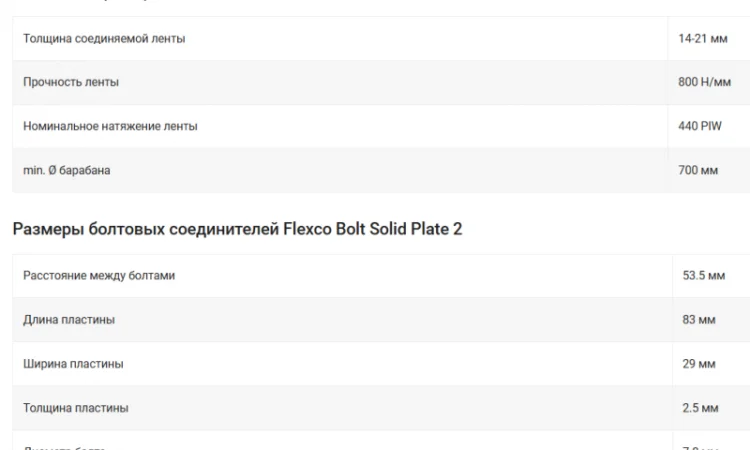

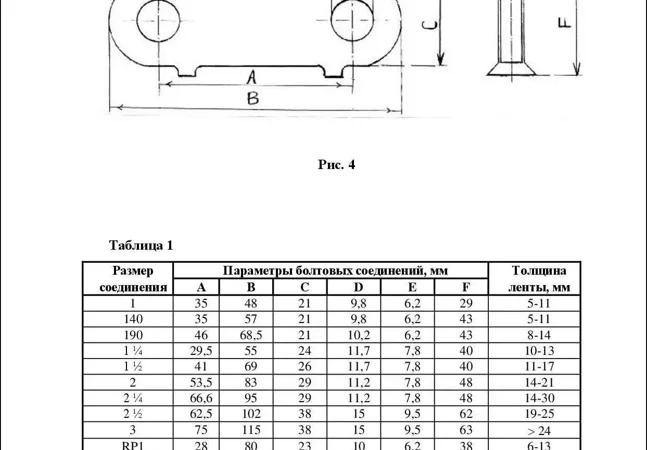

<p>Система соединения конвейерных лент Flexco® Bolt Solid Plate обеспечивает надежное болтовое неразъемное стыковое соединение с превосходной удерживающей способностью.</p> <p>Типоразмер механических соединителей Flexco® Bolt Solid Plate выбирается в зависимости от:</p> <ul> <li>толщины ленты;</li> <li>прочности ленты;</li> <li>диаметра приводного барабана конвейера.</li> </ul> <p>Основные характеристики Flexco® Bolt Solid Plate 1:</p> <ul> <li>толщина соединяемой ленты 5-11 мм;</li> <li>прочность ленты 315 Н/мм;</li> <li>номинальное натяжение ленты 150 PIW min;</li> <li>Ø барабана 250 мм.</li> </ul> <p>Размеры болтовых соединителей Flexco Bolt Solid Plate 1:</p> <ul> <li>расстояние между болтами 25 мм;</li> <li>длина пластины 48 мм;</li> <li>ширина пластины 21 мм;</li> <li>толщина пластины 2 мм;</li> <li>диаметр болта 6.2 мм.</li> </ul>

<p>Соединитель ПВС-1 – это прочный высококачественный механический соединитель, который незаменим при устранении разрывов резино-тканевых ленточных конвейеров, как со средней, так и с большой весовой нагрузкой (уголь, камни, щебень и др.).</p> <p>Широко применяется при аварийных ситуациях с разрывами лент даже в нестандартных производственных условиях.</p> <p>Преимущества соединителей ПВС:</p> <ul> <li>Сшивка при помощи соединителей ПВС значительно дешевле, проще и требует намного меньше времени, чем выполнение других видов соединений;</li> <li>Высокие прочностные показатели;</li> <li>Наивысшая прочность на разрыв среди всех соединителей;</li> <li>Высокая скорость монтажа и простота установки;</li> <li>Продолжительный срок эксплуатации и пригодность к ремонту;</li> <li>Надежная работа в обводненных условиях;</li> <li>Низкая стоимость стыкового соединения;</li> <li>Монтаж стыка в любом месте и в любых условиях.</li> </ul> <p>Соединители запатентованы и являются интеллектуальной собственностью! Все комплектующие для соединителей соответствуют международным стандартам.</p> <p>Характеристика:</p> <ul> <li>новая форма высококачественного соединителя;</li> <li>исключаются повреждения роликов и барабана;</li> <li>применяется к лентам прочностью от 500 и более кН/м;</li> <li>простой в конструкции и быстро монтируется на ленты;</li> <li>ремонтопригодность и продолжительный срок эксплуатации;</li> <li>низкая стоимость стыкового соединения.</li> </ul> <p>Комплект поставки: 200 шт.</p>

<p>Разъемные соединители К27, К28 системы К20 предназначены для соединения конвейерных лент прочностью до 1000 Н/мм, толщиной от 7 до 13 мм, минимально рекомендуемый диаметр приводного барабана – 250 мм.</p> <p>Конструктивной особенностью механических соединителей серии К20 тип К27, К28 является способ соединения проволочного шарнира с конвейерной лентой с помощью четырехжальных стальных скоб, соединенных между собой в полосы длиной 196 мм. Такая конструкция обеспечивает щадящее влияние на корд конвейерной ленты, что, в свою очередь, повышает динамическую прочность стыкового соединения и минимальное воздействие стыка на футеровку барабана и элементы конструкции конвейера.</p> <p>Проволочные скобы К27, К28 изготовлены из специальной стальной проволоки с антикоррозионным покрытием. Кассеты длиной 196 мм состоят из 14 сегментов скоб. Специальное гальванизированное цинковое покрытие проволочных скоб К27, К28 улучшает эксплуатационные характеристики стыкового соединения.</p> <p>Соединители системы К20 выпускаются двух типов:</p> <ul> <li>Тип К27: толщина ленты 7-11 мм, прочность 800 Н/мм;</li> <li>Тип К28: толщина ленты 8-13 мм, прочность 1000 Н/мм.</li> </ul> <p>Разъемные соединители системы К20 тип К27, К28 с гальванизированным цинковым покрытием обеспечивают механическое соединение конвейерной ленты скобами К27, К28. Разъемные соединители К27, К28 запрессовываются в концы стыкуемых лент при помощи специального рычажного устройства СКЛ20 У, после чего обе части стыка соединяются по принципу «замка-молнии», т.е. скобы одного конца ленты помещаются между скобами другого, а внутрь петель вводится соединительный стержень К20.</p>

<p>Механические соединители РШМ предназначены для соединения конвейерной ленты с тканевым каркасом толщиной от 8 мм прочностью до 2500 Н/мм.</p> <p>Простая установка: механическими соединителями РШМ легко соединить или отремонтировать конвейерную ленту прямо на транспортере с помощью простых ручных или электроинструментов. Не требуется приобретать дорогостоящий специальный инструмент или устройства.</p> <p>Области применения:</p> <ul> <li>песок;</li> <li>глина;</li> <li>щебень;</li> <li>руда;</li> <li>уголь;</li> <li>зерно.</li> </ul> <p>Низкая цена: стоимость стыкового соединения не превышает стоимости одного метра ленты при схеме в 2 ряда.</p> <p>Как это работает: принцип стыковки ленты заключается в обеспечении расчетного усилия сжатия винтами ленточного полотна в месте соединения с помощью прижимных шайб, установленных в определенном порядке.</p> <p>Выбор схем соединения: схемы стыковки в 2 ряда, 5 рядов, 7 рядов позволяют соединять конвейерные ленты толщиной от 8 мм до 21 мм с различным разрывным усилием.</p> <p>Количество соединителей РШМ для стыковки ленты шириной 1000 мм:</p> <ul> <li>2 ряда = 42 шт. (прочность ленты до 800 Н/мм);</li> <li>5 рядов = 120 шт. (прочность ленты до 1000 Н/мм);</li> <li>7 рядов = 158 шт. (прочность ленты до 1600 Н/мм).</li> </ul> <p>Благодаря профилированным шайбам с низким профилем, соединительные элементы РШМ утапливаются в обкладку ленты и не повреждают чистители, ролики и футеровку барабанов.</p>
