Соединитель механический ПВС 1 (аналог РШМ

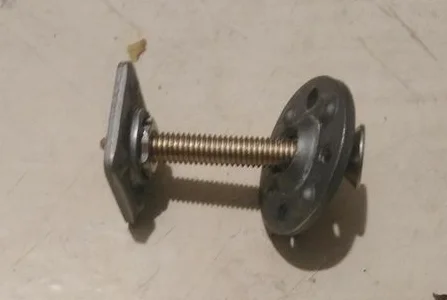

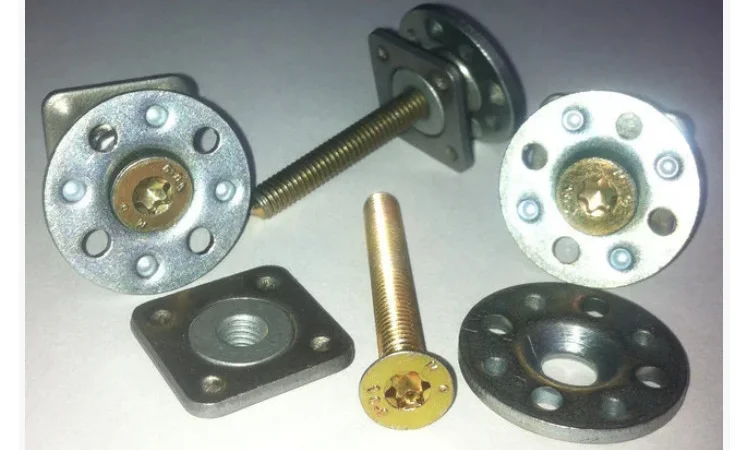

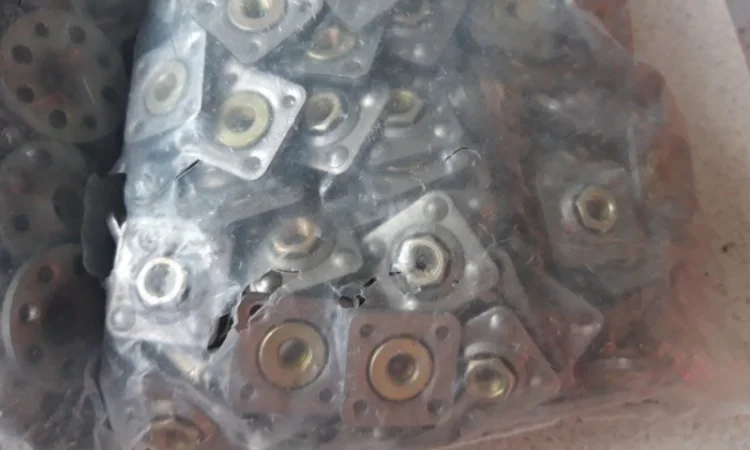

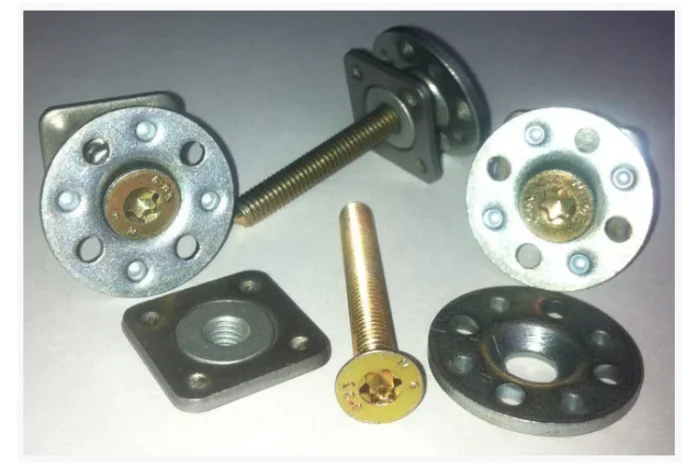

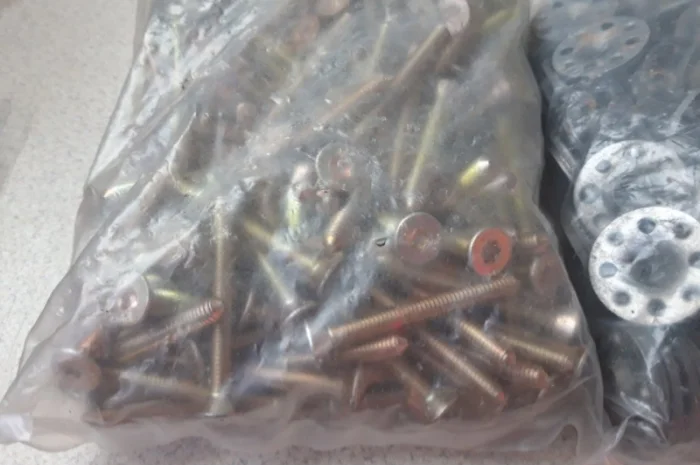

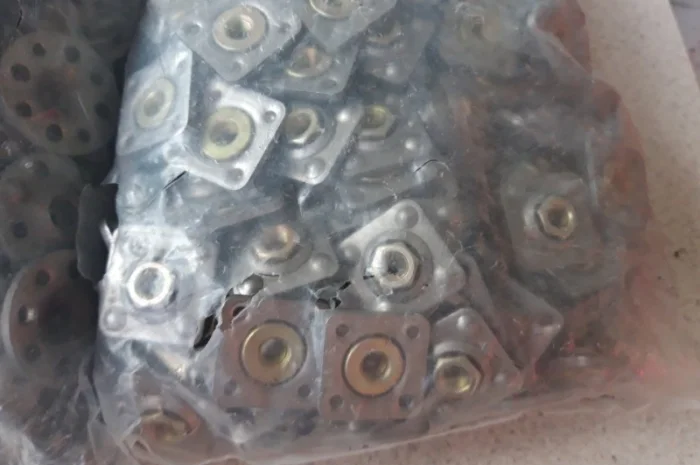

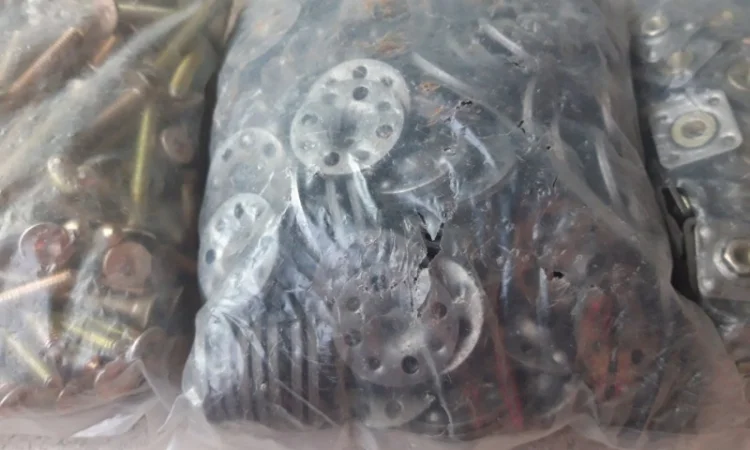

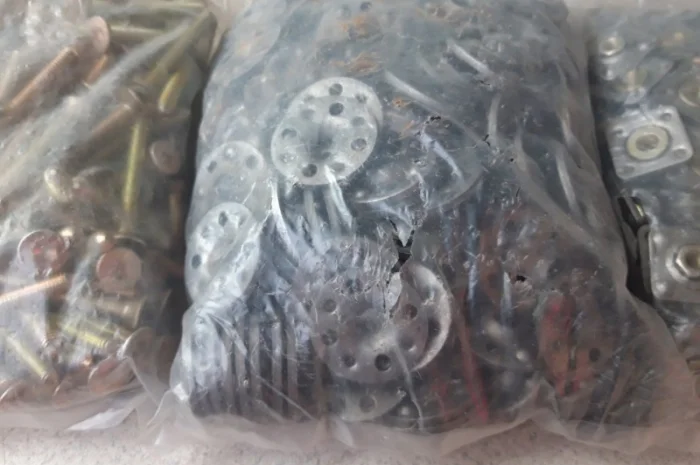

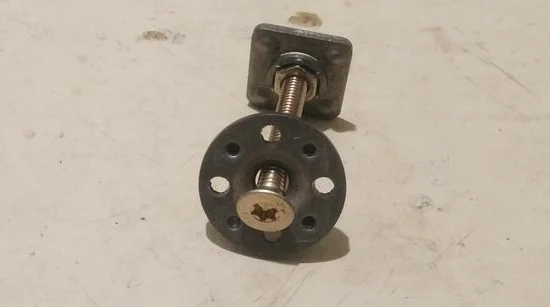

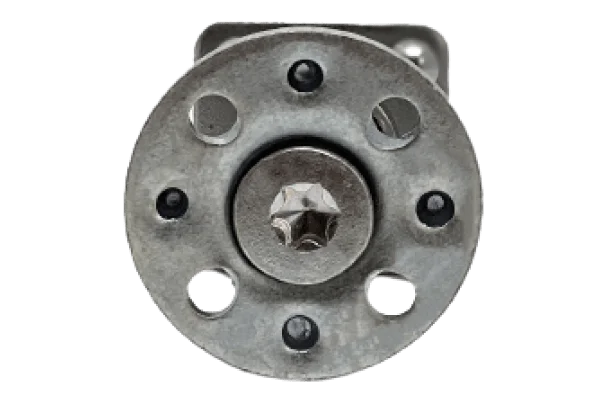

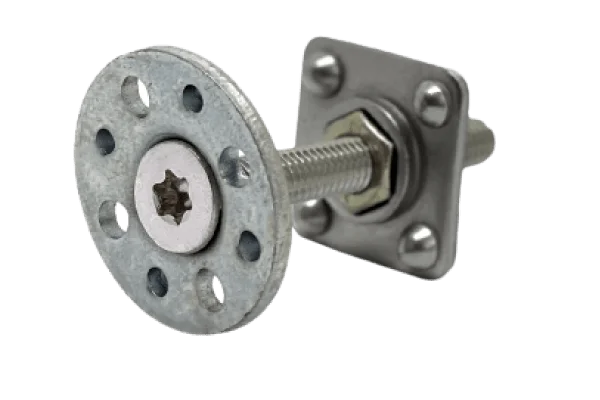

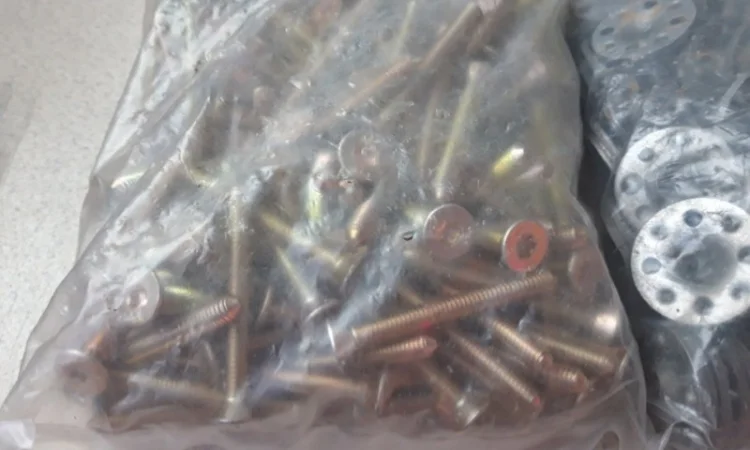

<p>Механические соединители РШМ предназначены для нагруженных конвейерных лент, используемых в производстве и добыче гранита, глины, песка, а также в производстве бетона и строительных материалов.</p> <p>Основные характеристики:</p> <ul> <li>Стыковка конвейерной ленты;</li> <li>Продольный и поперечный разрез;</li> <li>Исправление пробоя ленты, вызванного падением материала или механическим повреждением;</li> <li>Ремонт вулканизированных и склеенных стыковых соединений.</li> </ul> <p>Механические соединители РШМ обеспечивают надежное соединение конвейерных лент, эксплуатируемых в карьерах, шахтах и обогатительных фабриках. Они имеют круглую профилированную форму прижимных пластин с элементами перфорации, что обеспечивает равномерное распределение усилия сжатия.</p> <p>Рекомендации по монтажу:</p> <ul> <li>Используйте специальный инструмент для установки;</li> <li>Минимальная толщина конвейерной ленты – 8 мм;</li> <li>Рекомендуемый минимальный диаметр приводного барабана – от 350 мм.</li> </ul> <p>Важно! Максимальная прочность стыкового соединения достигается при затягивании винтов с моментом не менее 150 Н/м.</p> <p>Комплекты доступны в количествах: 120 шт., 200 шт., 276 шт.</p>

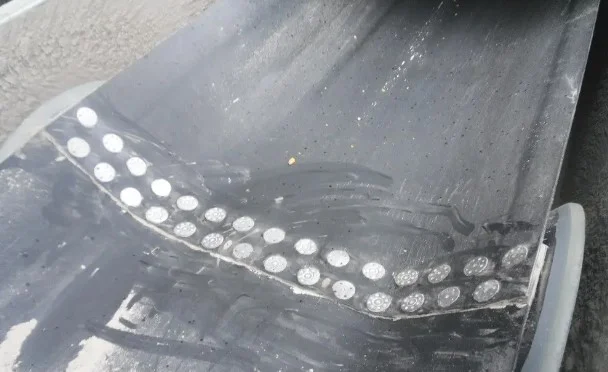

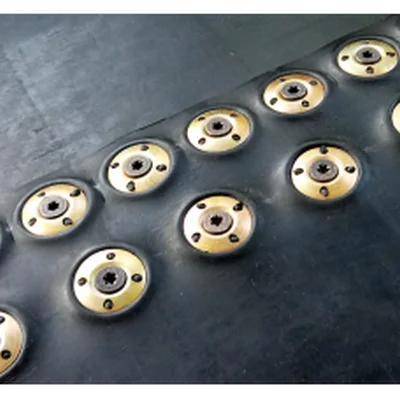

<p>Механические соединители РШМ предназначены для соединения конвейерной ленты с тканевым каркасом толщиной от 8 мм прочностью до 2500 Н/мм.</p> <p>Простая установка: механическими соединителями РШМ легко соединить или отремонтировать конвейерную ленту прямо на транспортере с помощью простых ручных или электроинструментов. Не требуется приобретать дорогостоящий специальный инструмент или устройства.</p> <p>Области применения:</p> <ul> <li>песок;</li> <li>глина;</li> <li>щебень;</li> <li>руда;</li> <li>уголь;</li> <li>зерно.</li> </ul> <p>Низкая цена: стоимость стыкового соединения не превышает стоимости одного метра ленты при схеме в 2 ряда.</p> <p>Как это работает: принцип стыковки ленты заключается в обеспечении расчетного усилия сжатия винтами ленточного полотна в месте соединения с помощью прижимных шайб, установленных в определенном порядке.</p> <p>Выбор схем соединения: схемы стыковки в 2 ряда, 5 рядов, 7 рядов позволяют соединять конвейерные ленты толщиной от 8 мм до 21 мм с различным разрывным усилием.</p> <p>Количество соединителей РШМ для стыковки ленты шириной 1000 мм:</p> <ul> <li>2 ряда = 42 шт. (прочность ленты до 800 Н/мм);</li> <li>5 рядов = 120 шт. (прочность ленты до 1000 Н/мм);</li> <li>7 рядов = 158 шт. (прочность ленты до 1600 Н/мм).</li> </ul> <p>Благодаря профилированным шайбам с низким профилем, соединительные элементы РШМ утапливаются в обкладку ленты и не повреждают чистители, ролики и футеровку барабанов.</p>

<p>Механические соединители Flexco® Bolt Solid Plate 2 обеспечивают надежное болтовое неразъемное соединение конвейерных лент с превосходной удерживающей способностью.</p> <p>Типоразмер механических соединителей Flexco® Bolt Solid Plate выбирается в зависимости от:</p> <ul> <li>толщины ленты;</li> <li>прочности ленты;</li> <li>диаметра приводного барабана конвейера.</li> </ul> <p>Соединители Flexco® Bolt Solid Plate 2 предлагаются из:</p> <ul> <li>стали;</li> <li>нержавеющей стали;</li> <li>безыскрового сплава Everdur®;</li> <li>износостойкого сплава MegAlloy®.</li> </ul> <p>Основные характеристики Flexco® Bolt Solid Plate 2:</p> <ul> <li>толщина соединяемой ленты: 14-21 мм;</li> <li>прочность ленты: 800 Н/мм;</li> <li>номинальное натяжение ленты: 440 PIW min;</li> <li>Ø барабана: 700 мм.</li> </ul> <p>Размеры болтовых соединителей Flexco Bolt Solid Plate 2:</p> <ul> <li>расстояние между болтами: 53.5 мм;</li> <li>длина пластины: 83 мм;</li> <li>ширина пластины: 29 мм;</li> <li>толщина пластины: 2.5 мм;</li> <li>диаметр болта: 7.8 мм.</li> </ul>

<p>Система соединения конвейерных лент Flexco® Bolt Solid Plate обеспечивает надежное болтовое неразъемное стыковое соединение с превосходной удерживающей способностью.</p> <p>Типоразмер механических соединителей Flexco® Bolt Solid Plate выбирается в зависимости от:</p> <ul> <li>толщины ленты;</li> <li>прочности ленты;</li> <li>диаметра приводного барабана конвейера.</li> </ul> <p>Основные характеристики Flexco® Bolt Solid Plate 1:</p> <ul> <li>толщина соединяемой ленты 5-11 мм;</li> <li>прочность ленты 315 Н/мм;</li> <li>номинальное натяжение ленты 150 PIW min;</li> <li>Ø барабана 250 мм.</li> </ul> <p>Размеры болтовых соединителей Flexco Bolt Solid Plate 1:</p> <ul> <li>расстояние между болтами 25 мм;</li> <li>длина пластины 48 мм;</li> <li>ширина пластины 21 мм;</li> <li>толщина пластины 2 мм;</li> <li>диаметр болта 6.2 мм.</li> </ul>
