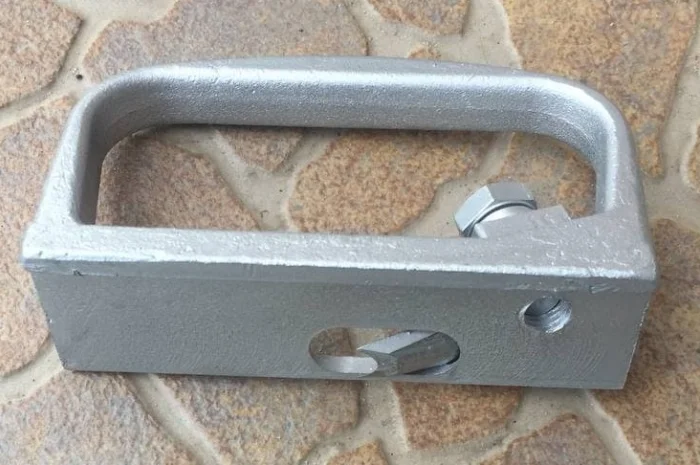

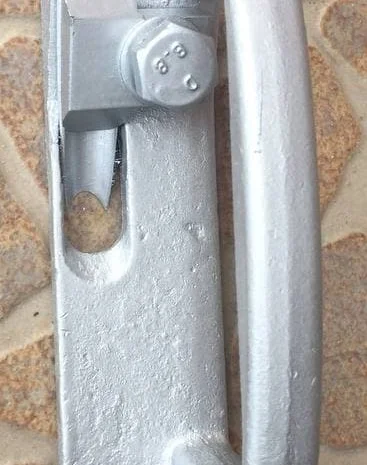

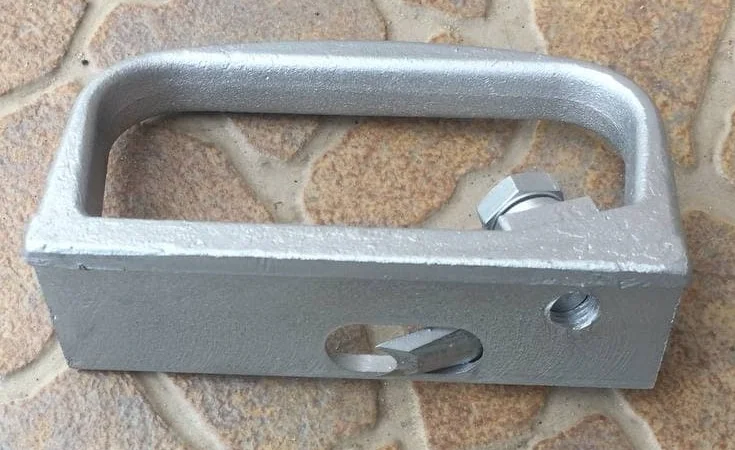

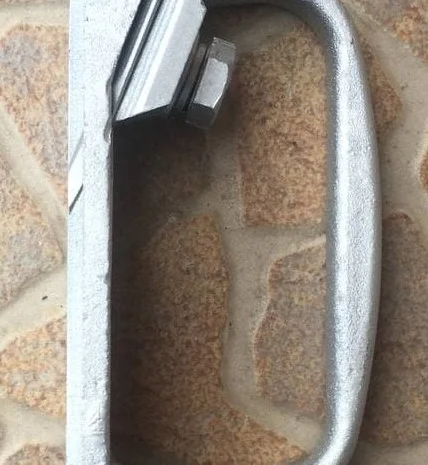

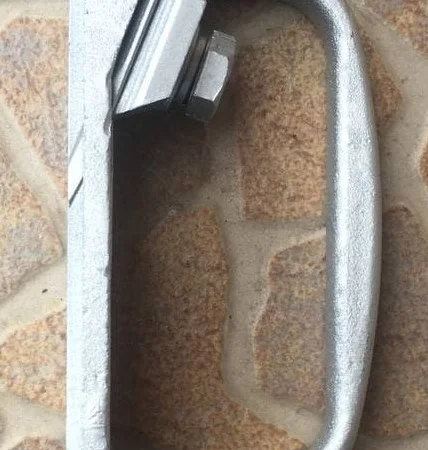

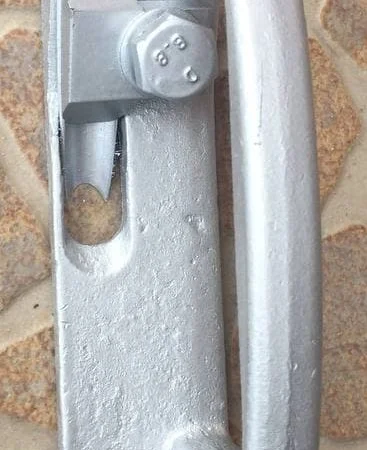

Канавконарезатель СКЛ20 Для Разъемных Соединителей К27 К28

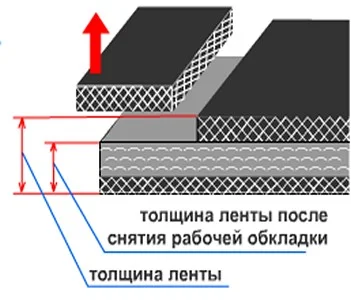

<p>Разъемные соединители К27, К28 системы К20 предназначены для соединения конвейерных лент прочностью до 1000 Н/мм, толщиной от 7 до 13 мм, минимально рекомендуемый диаметр приводного барабана – 250 мм.</p> <p>Конструктивной особенностью механических соединителей серии К20 тип К27, К28 является способ соединения проволочного шарнира с конвейерной лентой с помощью четырехжальных стальных скоб, соединенных между собой в полосы длиной 196 мм. Такая конструкция обеспечивает щадящее влияние на корд конвейерной ленты, что, в свою очередь, повышает динамическую прочность стыкового соединения и минимальное воздействие стыка на футеровку барабана и элементы конструкции конвейера.</p> <p>Проволочные скобы К27, К28 изготовлены из специальной стальной проволоки с антикоррозионным покрытием. Кассеты длиной 196 мм состоят из 14 сегментов скоб. Специальное гальванизированное цинковое покрытие проволочных скоб К27, К28 улучшает эксплуатационные характеристики стыкового соединения.</p> <p>Соединители системы К20 выпускаются двух типов:</p> <ul> <li>Тип К27: толщина ленты 7-11 мм, прочность 800 Н/мм;</li> <li>Тип К28: толщина ленты 8-13 мм, прочность 1000 Н/мм.</li> </ul> <p>Разъемные соединители системы К20 тип К27, К28 с гальванизированным цинковым покрытием обеспечивают механическое соединение конвейерной ленты скобами К27, К28. Разъемные соединители К27, К28 запрессовываются в концы стыкуемых лент при помощи специального рычажного устройства СКЛ20 У, после чего обе части стыка соединяются по принципу «замка-молнии», т.е. скобы одного конца ленты помещаются между скобами другого, а внутрь петель вводится соединительный стержень К20.</p>

<p>Сменные элементы клещей устройства СКЛ20 всех модификаций:</p> <ul> <li>колодка СКЛ20.02.008 – верхняя;</li> <li>колодка СКЛ20.02.009 – нижняя.</li> </ul> <p>Подлежат плановой самостоятельной замене по мере естественного износа.</p> <p>Категория: запасные части для устройства СКЛ20.</p> <p>Для увеличения ресурса колодок устройства СКЛ20 рекомендуется прошивать ленту разъемными соединителями К-27, К-28 в два прохода: сначала установив переключатель толщины ленты на максимальное значение, а на второй проход установить переключатель на фактическую толщину конвейерной ленты.</p>

<p>Угольник предназначен для обрезки ленты под прямым углом.</p> <p>Особенности:</p> <ul> <li>Т-образный катет для упора в борт ленты;</li> <li>Прорезь для точного позиционирования ножа;</li> <li>Свинцовые вставки на концах прорези для предотвращения поломки лезвия ножа;</li> <li>Антикоррозийное покрытие.</li> </ul>

<p>Устройство СКЛ20 У предназначено для запрессовки разъемных механических соединителей конвейерной ленты типа К27, К28.</p> <p>Основные характеристики:</p> <ul> <li>возможность использования в любых производственных условиях;</li> <li>изготавливается в трех типоразмерах для лент шириной 1000 мм, 1200 мм, 1400 мм;</li> <li>универсальное устройство СКЛ20 У для стыковки конвейерных лент любой ширины.</li> </ul> <p>Устройство состоит из переносной станины и клещей. Станина удерживает конвейерную ленту в определенном положении относительно скоб К27, К28, а также является направляющей для клещей. Клещи предназначены для запрессовки скобы К27, К28 в конвейерную ленту, они передвигаются по рейке станины СКЛ20 с помощью механизма перемещения.</p>
