Канавконарезатель СКЛ20 Для Разъемных Соединителей К27 К28

<p>Сменні елементи клещів пристрою СКЛ20 всіх модифікацій:</p> <ul> <li>колодка СКЛ20.02.008 – верхня;</li> <li>колодка СКЛ20.02.009 – нижня.</li> </ul> <p>Підлягають плановій самостійній заміні по мірі природного зносу.</p> <p>Категорія: запасні частини для пристрою СКЛ20.</p> <p>Для збільшення ресурсу колодок пристрою СКЛ20 рекомендується прошивати стрічку роз'ємними з'єднувачами К-27, К-28 в два проходи: спочатку встановивши перемикач товщини стрічки на максимальне значення, а на другий прохід встановити перемикач на фактичну товщину конвеєрної стрічки.</p>

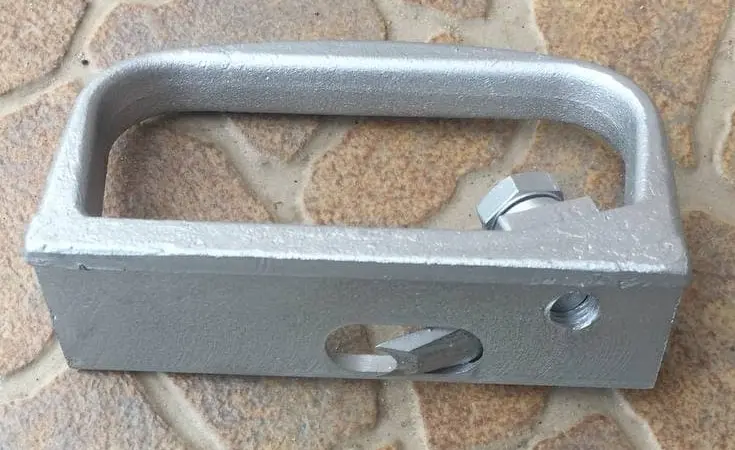

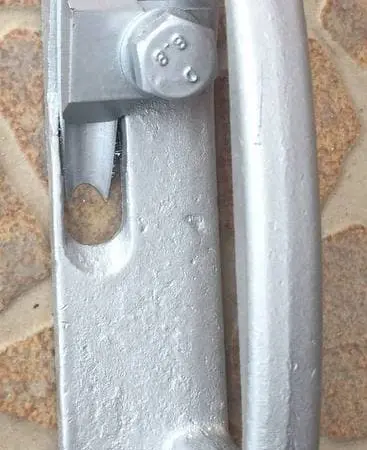

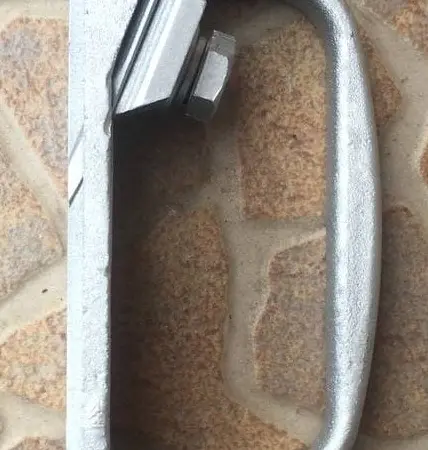

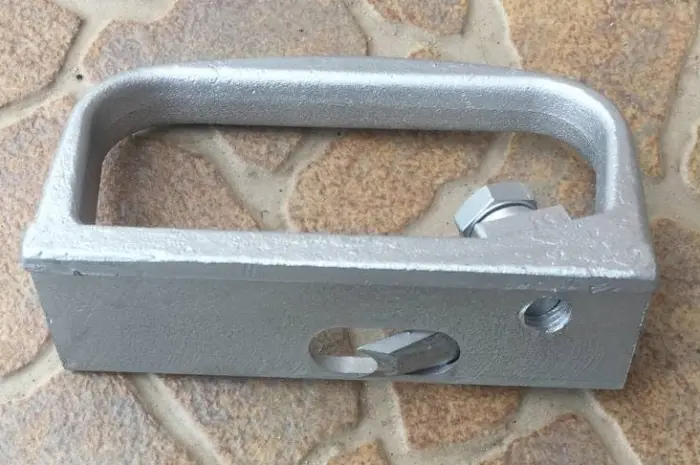

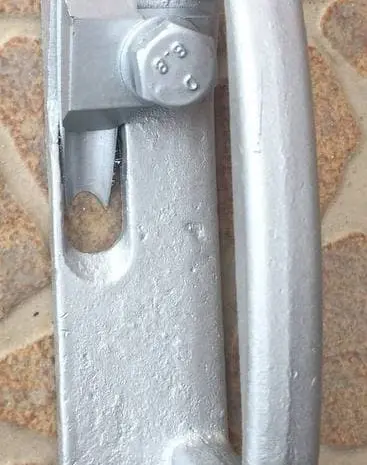

<p>Угольник призначений для обрізки стрічки під прямим кутом.</p> <p>Особливості:</p> <ul> <li>Т-образний катет для упору в борт стрічки;</li> <li>Прорізь для точного позиціонування ножа;</li> <li>Свинцеві вставки на кінцях прорізі для запобігання поломки леза ножа;</li> <li>Антикорозійне покриття.</li> </ul>

<p>Устройство СКЛ20 У призначене для запрессовки разъемних механічних з'єднувачів конвейерної стрічки типу К27, К28.</p> <p>Основні характеристики:</p> <ul> <li>можливість використання в будь-яких виробничих умовах;</li> <li>виготовляється в трьох типорозмірах для стрічок шириною 1000 мм, 1200 мм, 1400 мм;</li> <li>універсальне пристрій СКЛ20 У для з'єднання конвейерних стрічок будь-якої ширини.</li> </ul> <p>Устройство складається з переносної станины та клещів. Станина утримує конвейерну стрічку в певному положенні відносно скоб К27, К28, а також є направляючою для клещів. Клещі призначені для запрессовки скоби К27, К28 в конвейерну стрічку, вони переміщуються по рейці станины СКЛ20 за допомогою механізму переміщення.</p>

<p>Роз'ємні з'єднувачі К27, К28 системи К20 призначені для з'єднання конвеєрних стрічок з міцністю до 1000 Н/мм, товщиною від 7 до 13 мм, мінімально рекомендований діаметр приводного барабана – 250 мм.</p> <p>Конструктивною особливістю механічних з'єднувачів серії К20 тип К27, К28 є спосіб з'єднання проволочного шарніра з конвеєрною стрічкою за допомогою чотирьохжальних сталевих скоб, з'єднаних між собою в смуги довжиною 196 мм. Така конструкція забезпечує щадяче вплив на корд конвеєрної стрічки, що, в свою чергу, підвищує динамічну міцність стикового з'єднання та мінімізує вплив стика на футеровку барабана і елементи конструкції конвеєра.</p> <p>Проволочні скоби К27, К28 виготовлені із спеціальної сталевої проволоки з антикорозійним покриттям. Касети довжиною 196 мм складаються з 14 сегментів скоб. Спеціальне гальванізоване цинкове покриття проволочних скоб К27, К28 покращує експлуатаційні характеристики стикового з'єднання.</p> <p>З'єднувачі системи К20 випускаються двох типів:</p> <ul> <li>Тип К27: товщина стрічки 7-11 мм, міцність 800 Н/мм;</li> <li>Тип К28: товщина стрічки 8-13 мм, міцність 1000 Н/мм.</li> </ul> <p>Роз'ємні з'єднувачі системи К20 тип К27, К28 з гальванізованим цинковим покриттям забезпечують механічне з'єднання конвеєрної стрічки скобами К27, К28. Роз'ємні з'єднувачі К27, К28 запресовуються в кінці з'єднуваних стрічок за допомогою спеціального важільного пристрою СКЛ20 У, після чого обидві частини стика з'єднуються за принципом «замка-молнії», тобто скоби одного кінця стрічки поміщаються між скобами іншого, а всередину петель вводиться з'єднувальний стержень К20.</p>
