Проточный смеситель дозатор жидких компонентов

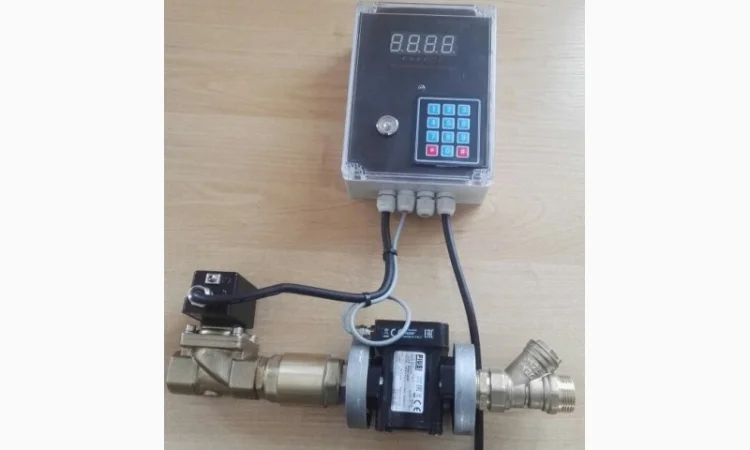

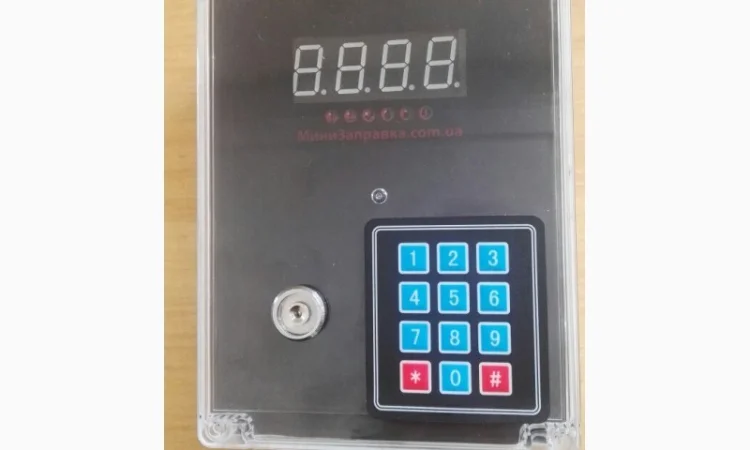

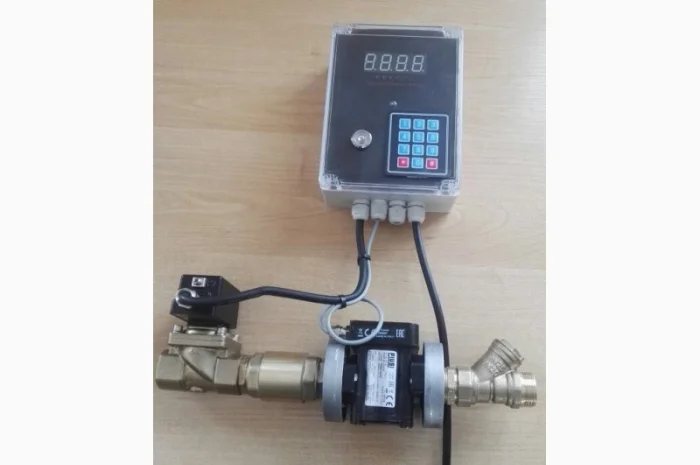

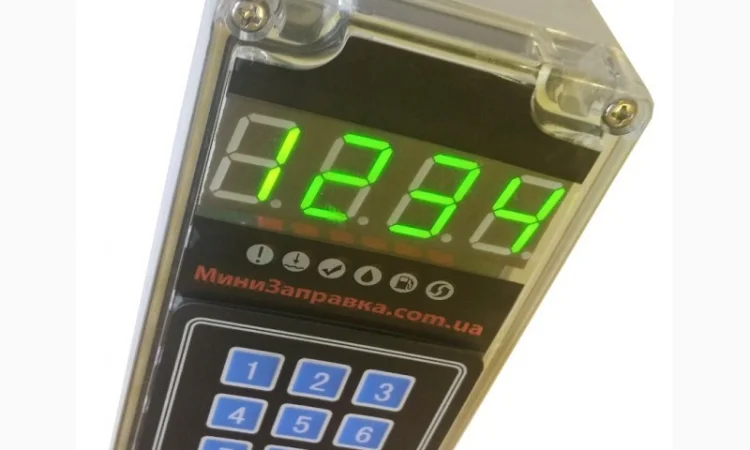

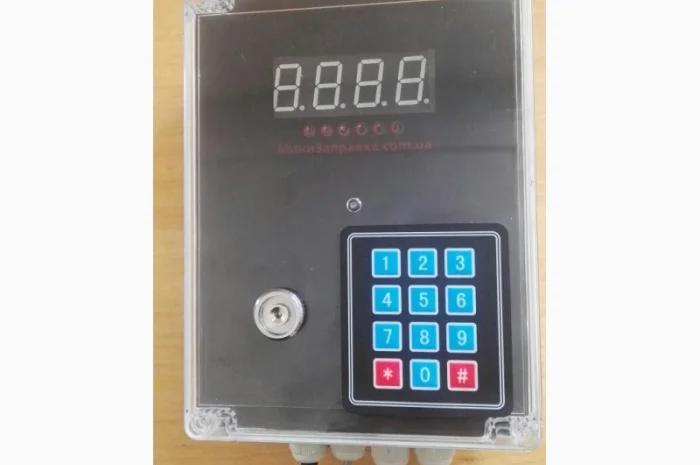

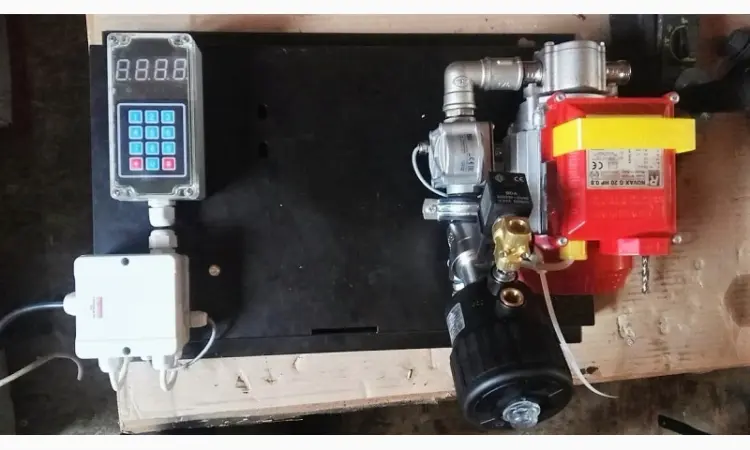

Проточный смеситель дозатор воды с автоматическим сливом в канализацию (термостатический смеситель) предназначен для управления технологическим процессом дозирования жидкости с выводом информации о процессе дозирования и температуре на индикатор. дозатор может применяться в хлебопекарной и кондитерской отрасли, при производстве полуфабрикатов для подачи воды в тестомесильную машину (тестомес). дозатор выполнен из импортных комплектующих: - контроллеры температуры и дозы - электромагнитные клапаны фирмы tork; - термостатический смеситель фирмы korfgescheit. установка температуры производится поворотом маховика термостата и визуально отражается на табло температурного контроллера в процессе дозирования контроллер отслеживает температуру воды на входе в импульсный счётчик дозы и по достижении требуемой температуры сливает воду в канализацию (электромагнитный клапан слива открыт, а клапан дозы закрыт). при достижении требуемой температуры воды клапан слива закрывается, а клапан дозы открывается, начинается дозирование. доза устанавливается на контроллере счётчика доз (на щите слева). прибор состоит из пульта управления с цифровым индикатором объёма и температуры, кнопок управления, клавиатуры, которая имеет антибликовые свойства, устойчива к истиранию и воздействию агрессивных сред, а также дозирующего узла со счетчиком воды, соленоидным клапаном, энергонезависимым термостатическим смесителем, выносным датчиком температуры. при отключении питания все настройки сохраняются в энергонезависимой памяти прибора. при перерывах в подаче электроэнергии во время работы прибора можно продолжить слив воды и после включения питания. в конструкции дозатора используется уникальный термосмесительный клапан kopfgescheit, избавляющий от необходимости регулировки температуры смешанной воды. достаточно один раз настроить температуру выходящей воды. если вдруг в системе подачи воды (в водопроводе) уменьшится напор горячей или холодной воды, то на выходе будет лишь изменение напора, а температура воды не изменится, при включении подачи воды - смеситель сразу выдаст воду установленной температуры. принцип работы термостатических смесителей: напор одного из смешиваемых компонентов (холодной или горячей воды), который задаётся поворотом ручки смесителя, отжимает клапан, регулирующий поток другого компонента. соотношение компонентов определяется при выборе требуемой выходной температуры и поддерживается термостатическим клапаном так, чтобы температура выходящей воды была постоянной независимо от напора воды, открывающей клапан. пружины, поршни, биметаллические пластины, каналы клапана подобраны так, чтобы в широком диапазоне напоров воды можно было поддерживать одну и ту же температуру на выходе из смесителя. основу его составляет специальный смешивающий клапан, управляемый особым патроном, состоящим из биметаллических пластин, чувствительных к температурным колебаниям, на которые он реагирует расширением или сжатием. температурное значение устанавливается на смесителе простым поворотом рукоятки, вращающейся по градуированной шкале. для правильной работы смесителя необходимо точно подключать его к системе водоснабжения, иначе, перепутав горячую воду с холодной, получите на выходе из смесителя воду (если она будет течь), температура которой будет меняться произвольно. термостатический смеситель реализован со встроенными обратными клапанами, что полностью предотвращает смешение воды в системах горячего и холодного водоснабжения при разном давлении воды, с перепадом до 0.1 мпа. технические характеристики: максимальный поток, м3/час 6 номинальный поток, м3/час 3 диапазон регулировки температуры смесителем, градусов 20...50 цена импульса расходомера, литров 0,25 напряжение питания, в 220 напряжение питания электромагнитного клапана, в =24 давление воды в сети, бар 0,6...16 диапазон температуры воды на входе, градусов: - холодная 5...29 - горячая 50...80 ду трубопровода, мм 15, 20, 25 погрешность измерения ротационного счётчика 4 импульса на литр (25мл на литр) рабочая температура окружающего воздуха, градусов +10...+45 относительная влажность воздуха, не более, % 80 атмосферное давление, кпа 87...107 версия для печати
