Проточный смеситель дозатор жидких компонентов
6 000 грн.
Опис
Проточный смеситель-дозатор води з автоматичним зливом у каналізацію (термостатичний змішувач) призначений для управління технологічним процесом дозування рідини з виводом інформації про процес дозування та температуру на індикатор.
Дозатор може застосовуватися в:
- хлібопекарній;
- кондитерській промисловості;
- виробництві напівфабрикатів для подачі води в тістомісильну машину.
Дозатор виконаний з імпортних комплектуючих:
- контролери температури та дози;
- електромагнітні клапани фірми Tork;
- термостатичний змішувач фірми Korfgescheit.
Установка температури здійснюється поворотом маховика термостата та візуально відображається на табло температурного контролера. У процесі дозування контролер відстежує температуру води на вході в імпульсний лічильник дози, і по досягненню необхідної температури зливає воду в каналізацію (електромагнітний клапан зливу відкритий, а клапан дози закритий).
При досягненні необхідної температури води клапан зливу закривається, а клапан дози відкривається, починається дозування. Доза встановлюється на контролері лічильника доз (на щиті зліва).
Прилад складається з:

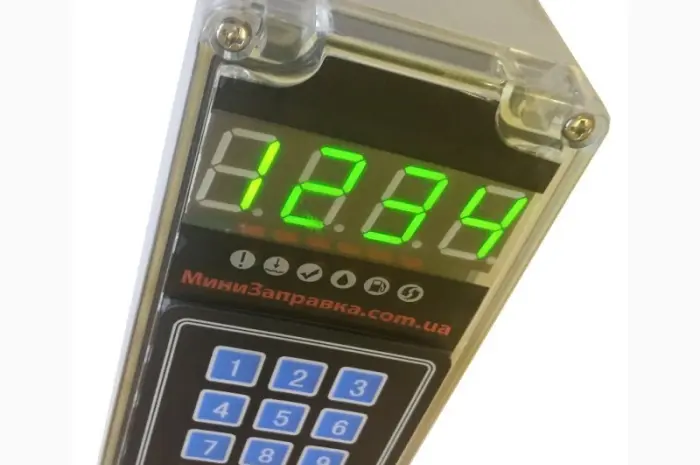

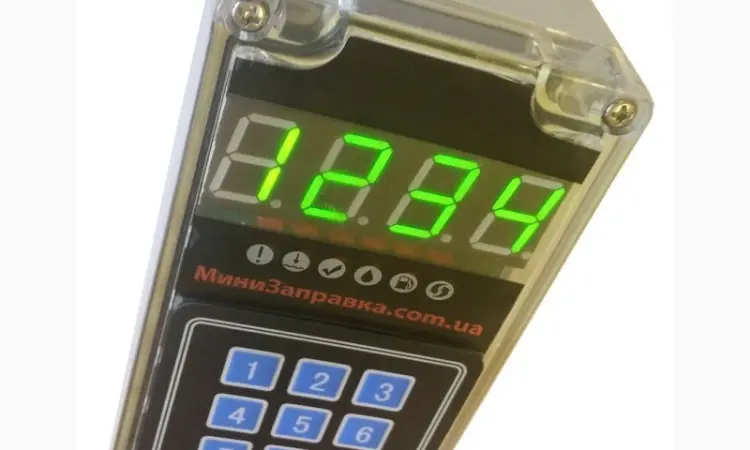

- пульта управління з цифровим індикатором обсягу та температури;
- кнопок управління;
- клавіатури, яка має антибликові властивості, стійка до зношення та впливу агресивних середовищ;

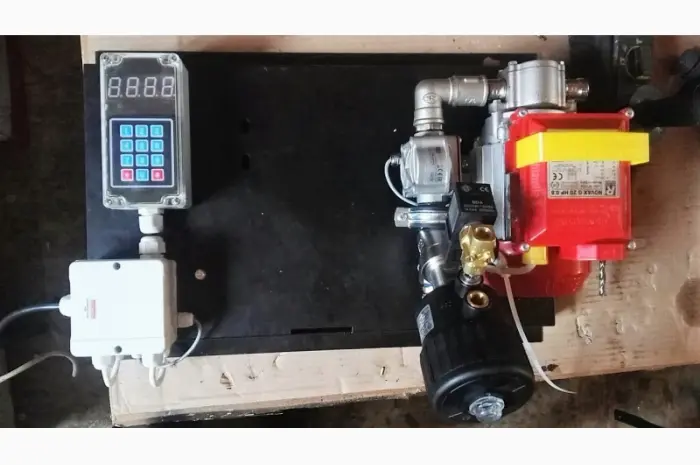

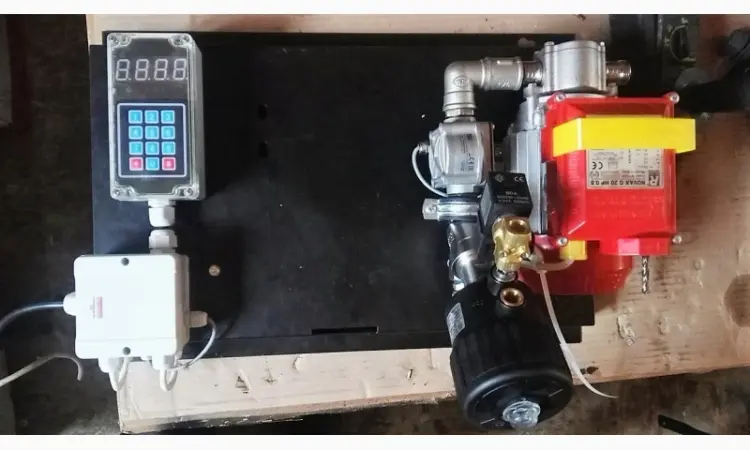

- дозуючого вузла зі лічильником води, соленоїдним клапаном, енергонезалежним термостатичним змішувачем, виносним датчиком температури.
При відключенні живлення всі налаштування зберігаються в енергонезалежній пам'яті приладу. При перервах у подачі електроенергії під час роботи приладу можна продовжити злив води і після включення живлення.
У конструкції дозатора використовується унікальний термосмесильний клапан Kopfgescheit, що усуває необхідність регулювання температури змішаної води. Досить один раз налаштувати температуру вихідної води.
Якщо в системі подачі води (в водопроводі) зменшиться напір гарячої або холодної води, то на виході буде лише зміна напору, а температура води не зміниться. При включенні подачі води змішувач відразу видасть воду встановленої температури.
Принцип роботи термостатичних змішувачів: напір одного з змішуваних компонентів (холодної або гарячої води), який задається поворотом ручки змішувача, віджимає клапан, що регулює потік іншого компонента. Співвідношення компонентів визначається при виборі необхідної вихідної температури та підтримується термостатичним клапаном так, щоб температура вихідної води була постійною незалежно від напору води, що відкриває клапан.
Пружини, поршні, биметалічні пластини, канали клапана підібрані так, щоб у широкому діапазоні напорів води можна було підтримувати одну й ту ж температуру на виході зі змішувача.
Основу його складає спеціальний змішувальний клапан, керований особливим патроном, що складається з биметалічних пластин, чутливих до температурних коливань, на які він реагує розширенням або стисненням. Температурне значення встановлюється на змішувачі простим поворотом рукоятки, що обертається по градуйованій шкалі.
Для правильної роботи змішувача необхідно точно підключити його до системи водопостачання, інакше, переплутавши гарячу воду з холодною, отримаєте на виході зі змішувача воду (якщо вона буде текти), температура якої буде змінюватися випадковим чином.
Термостатичний змішувач реалізований зі вбудованими зворотними клапанами, що повністю запобігає змішуванню води в системах гарячого та холодного водопостачання при різному тиску води, з перепадом до 0.1 МПа.
Технічні характеристики:
- максимальний потік, м3/год: 6;
- номінальний потік, м3/год: 3;
- діапазон регулювання температури змішувачем, градусів: 20...50;
- ціна імпульса витратоміра, літрів: 0,25;
- напруга живлення, В: 220;
- напруга живлення електромагнітного клапана, В: 24;
- тиск води в мережі, бар: 0,6...16;
- діапазон температури води на вході, градусів:
- холодна: 5...29;
- гаряча: 50...80;
- діаметр трубопроводу, мм: 15, 20, 25;

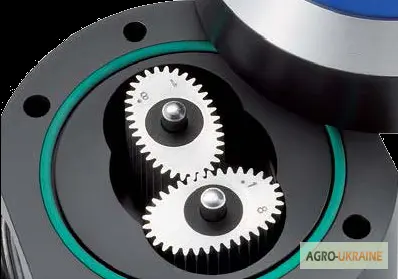

- похибка вимірювання ротаційного лічильника: 4 імпульси на літр (25 мл на літр);
- робоча температура навколишнього повітря, градусів: +10...+45;
- відносна вологість повітря, не більше, %: 80;
- атмосферний тиск, кПа: 87...107.
