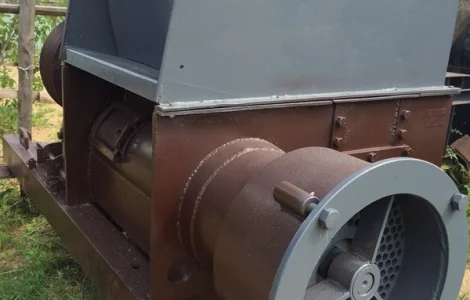

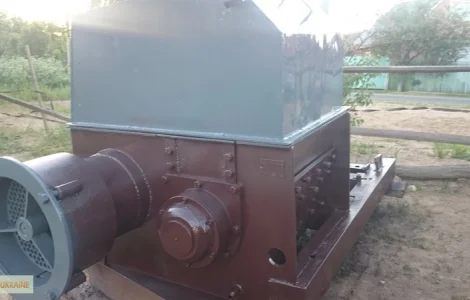

Дробилка Костей Г7-ФИР

Дробилка Г7-ФИР призначена для подрібнення м'ясо-костного сировини, такого як:

• говяжі голови;
• путові склади;
• морожена риба.

Вона використовується на зверохозяйствах.

Технічні характеристики:

• Продуктивність: 14 т/год;
• Розмір загружаємого сировини: 400х400 мм;
• Розмір сировини після подрібнення: 20х20 мм;
• Частота обертання ножового барабана: 970 об./хв.;
• Частота обертання шнека м'ясорубки: 100 об./хв.;
• Номінальне напруження: 380 В;
• Частота: 50 Гц;
• Установлена потужність електродвигуна: 55-75 кВт;
• Частота обертання: 1000 об./хв.;
• Габаритні розміри: 2860х1320х1450 мм;
• Маса: 3800 кг;
• Термін служби: не менше 5 років.

Устрій:

• рама;
• корпус;
• шнек;
• барабан з ножами;
• редуктор зі шківом;
• електродвигун;
• приймальне отвір;
• вихідне отвір;
• система ножів і решіток (приймальна решітка, нож винтообразний, решітка Ø отв.=36 мм, нож крестообразний, решітка Ø отв.=20 мм).

Дробилка Г7-ФИР призначена для подрібнення м'ясо-костного сировини, такого як:

• говяжі голови;
• путові суглоби;
• субпродукти;
• морожена риба;
• коренеплоди.

Область застосування – звероводські господарства, м'ясопереробні цехи, підприємства з утилізації туш павших тварин, підприємства з виготовлення кормів для тварин.

Устрій та принцип роботи:

Корпус дробилки має сварну конструкцію. Торцеві стінки є опорами підшипників барабана дробилки. Задня знімна кришка закріплює контрнож. Нижня частина корпусу та виступаюча частина труби м'ясорубки мають подвійні стінки. При переробці мороженого корму в ці полості подається гаряча вода.

Рама виконана з швеллерного прокату №16. Ножі в диску закріплені стальними прижимами. Барабан з ножами статично відбалансований. Шнек з різальним інструментом складається з:

• шнека зварної конструкції з змінним кроком;
• приймальної решітки;
• двох решіток;
• двох ножів.

Барабан дробилки приводиться в обертання електродвигуном. Ведена муфта барабана одночасно є шківом для приводу шнека через клиноремінну передачу. Натяг ременів здійснюється натяжним роликом.

Завантажувальний бункер є цільносварною конструкцією з листового прокату, оснащений заграджувальною шторою. У верхній частині бункера встановлений колектор для промивання.

Для роботи дробилки Г7-ФИР м'ясо-костні продукти подаються через бункер на барабан, попередньо подрібнюються і викидаються на шнек, яким подаються до різального апарату, де остаточно подрібнюються.

Для експлуатації дробилки підбирається місце в кормокухні або спеціальному приміщенні з горизонтальною бетонною площадкою і плюсовою температурою в зимовий час. Нажимаючи кнопку «Пуск», розкручуємо барабан до повних обертів. Перевіряємо напрямок обертання барабана та відсутність шумів. Обкатуємо дробилку на холостому ходу, і після пробного пуску приступаємо до роботи.

Необхідна кількість продукту, що підлягає переробці, повинно бути заздалегідь підготовлено на площадці, де встановлена дробилка. Завантаження дробилки здійснюється рівномірно, уникаючи холостих ходів. При роботі дробилки, особливо на замороженому продукті, необхідно проводити підогрів горловини різального апарату і корпусу паром, для цього передбачена камера підогріву зі штуцерами вводу і виводу конденсату.
