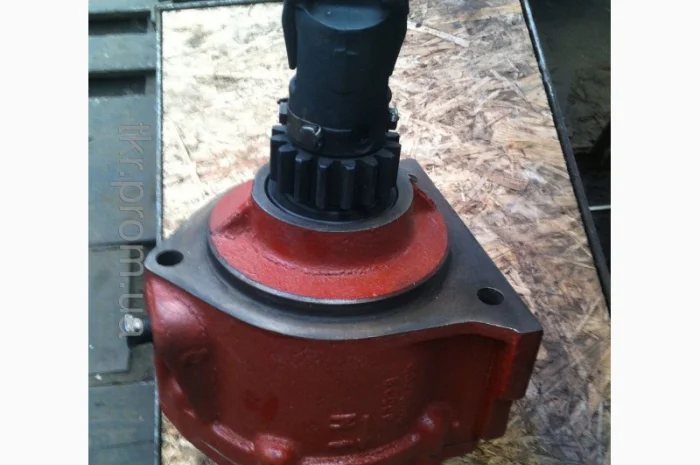

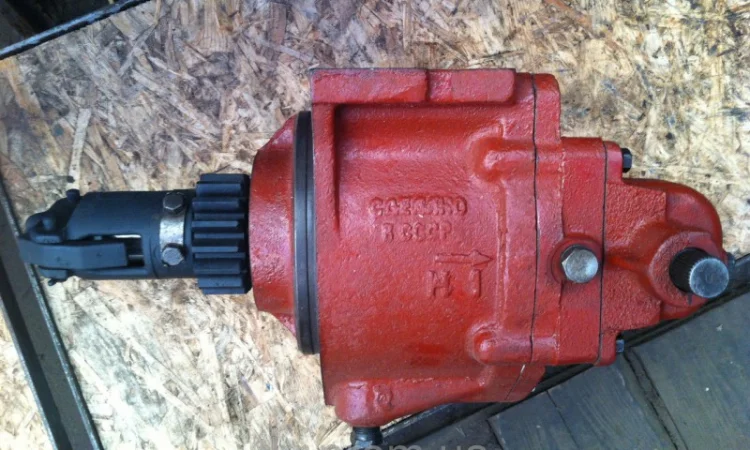

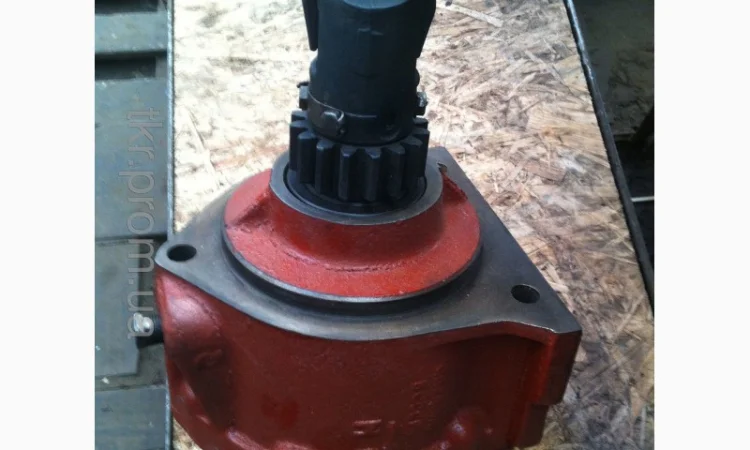

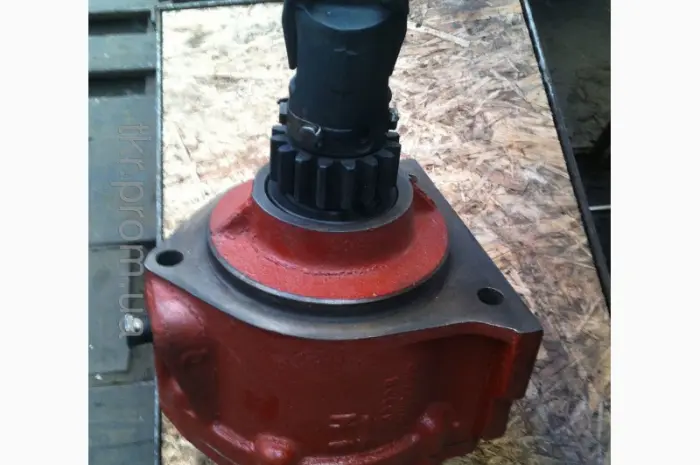

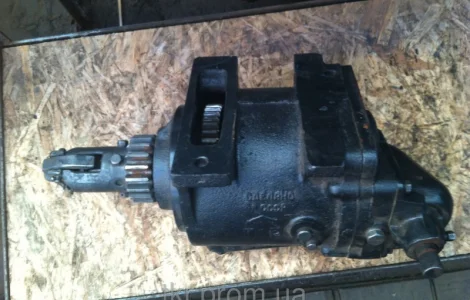

Редуктор ПД А41 41-19с2А

Опис

Редуктор пускового двигателя А-41, 41-19с2А предназначен для тракторов марки ДТ-75 и их модификаций, а так же для техники оснащенной двигателем А-41 Редуктор пускового двигателя или передаточный механизм (рисунок 1) осуществляет передачу вращения от коленвала пускового двигателя на коленвал основного двигателя А-41 при его запуске. Передаточное отношение между двумя коленчатыми валами составляет 16,7. Редуктор состоит из фрикционной муфты сцепления, муфты свободного хода и механизма выключения. Собран редуктор 41М-19с2А в корпусе (поз. 34), который крепится к фланцу картера маховика тремя болтами. Корпус закрыт крышкой (поз. 37), сцентрированной направляющим пояском относительно оси корпуса. Вал (поз. 14) осуществляет вращение в двух шарикоподшипниках (поз. 15, 40), которые смонтированы в корпусе и в крышке редуктора. Вал от продольных перемещений ограничивается шариковым подшипником (поз. 40). На валу (поз. 14) свободно вращается шестерня (поз. 12), которая напрессована на бронзовую втулку (поз. 13). От продольных перемещений с одной стороны шестерня ограничена кольцом, зажатым между торцом вала и подшипником (поз. 15), а с другой стороны – опорным диском (поз. 10) муфты сцепления редуктора. К шестерне при помощи заклепок прикреплен ведущий барабан (поз. 11) муфты сцепления. Барабан редуктора (РПД) А-41 изготовлен штамповкой, из листовой стали. Имеет четыре выступа, входящие в пазы ведущих дисков (поз. 8) муфты. Ведомые диски (поз. 9) муфты сцепления пазами смонтированы в соответствующие пазы обоймы (поз. 25) муфты свободного хода. Материал дисков – сталь 65Г. Поверхности трения отшлифованы. Ведущие и ведомые диски находятся между опорным диском (поз. 10) и нажимным диском (поз. 4). Опорный диск (поз. 10) и обойма муфты свободного хода крепятся болтами к ступице (поз. 3), которая свободно сидит на валу (поз. 14). Обойма (поз. 25) отцентрирована относительно ступицы (поз. 3) двумя штифтами (поз. 7). В расточке ступицы смонтирован упорный подшипник (поз. 5), через который происходит передача осевого усилия при включенной муфте валу редуктора и подшипнику (поз. 40). В механизм выключения входят две втулки (поз. 38, 39), которые сопрягаются по винтовой поверхности, а также рукоятка (поз. 1). Редуктор пускового двигателя (РПД) А-41, ДТ-75 (41М-19с2А) Рис.1 — Редуктор пускового двигателя (РПД) А-41, ДТ-75 (41М-19с2А) 1 – рукоятка; 2 – винт; 3 – ступица муфты свободного хода; 4 – нажимной диск; 5 – упорный подшипник; 6 – палец; 7 – штифт; 8 – ведущий диск; 9 – ведомый диск; 10 – опорный диск; 11 – ведущий барабан; 12 – шестерня передаточного механизма; 13 – втулка шестерни; 14 – вал; 15 – подшипник; 16 – сальник; 17 – втулка сальника; 18 – рукоятка; 19 – рычаг; 20 – пробка контрольного отверстия; 21 – пробка сливного отверстия; 22 – пружина; 23 – толкатель; 24 – ролик; 25 – обойма муфты свободного хода; 26 – ось грузов; 27 – груз; 28 – втулка толкателя; 29 – держатель; 30 – толкатель; 31 – шестерня включения; 32, 33 – пружины; 34 – корпус; 35 – пружина; 36 – упорный подшипник; 37 – крышка; 38 – подвижная упорная втулка; 39 – неподвижная упорная втулка; 40 – подшипник; 41 – крышка подшипника.
