Подъемное устройство на Н=3300мм на погрузчик Балканкар ЕВ 687
0 €
Опис

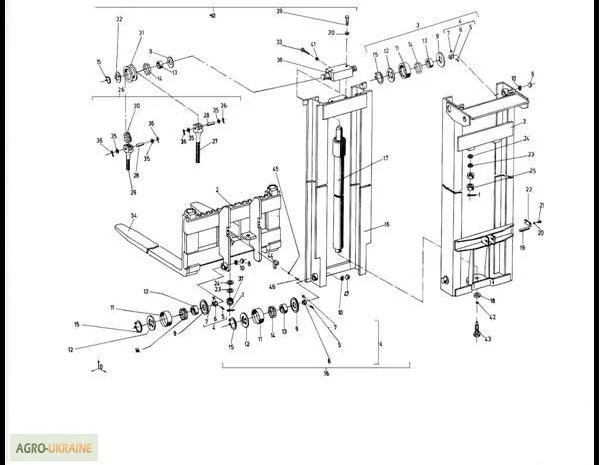

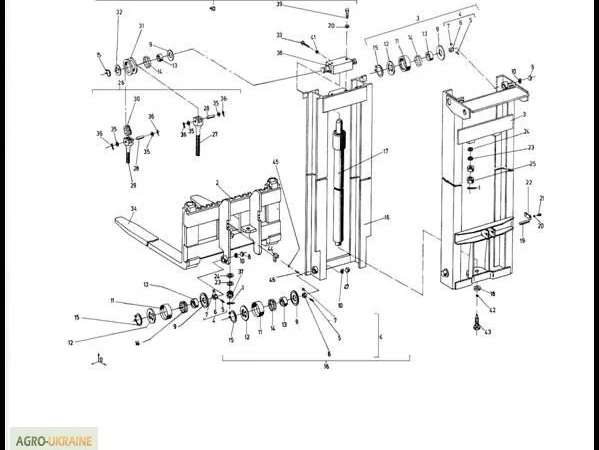

№ позиции № по каталогу Наименование Штук ПОДЪЕМНОЕ УСТРОЙСТВО НА Н=3300 129284 687.33 17.00.00 Подъемное устройство 1 1 129285/129286/ 687.33 17.01.00 Неподвижная рама 1 2 687.33 17.02.00 Подвижная рама 1 3 129301/129302/ 687.33 17.05.00 Вертикальная каретка 1 4 129297/129298/ 687.33 17.03.00 Цепь (в сборе) 2 5 129299/129300/ 687.33 17.04.00 Несущая балка (в сборе) 1 6 327871/327872/ 2915.1 00.00-05 Плунжерный цилиндр ЦПС5(50х1660) 1 6 338113/338114/ 2915.1 00.00-05СИ Плунжерный цилиндр ЦПС5 (50х1660) (спец. исполнение) 1 7 129708 687.33 17.00.01 Шайба 1 8 253117 8560 00.00.03 Ось 1 9 253115 8560 00.00.04 Ролик 1 10 253114/129663/ 8560 00.00.05 Шайба 2 11 253119/129659/ 8560 00.00.01 Планка 1 12 108050/108051/ 7004 00.00.103 Ограничитель 2 13 222977/222978/ БДС 1232-72/5,6 Болт I М12х1,5х16 1 14 103219/103220/ БДС 833-71 Пружинная шайба 12Н 1 15 109420/109421/ БДС 55-64 Шплинт 4х36 4 16 109445/109446/ БДС 745-73/5 Гайка II М16 2 17 120519/120520/ БДС 1232-72/5,6 Болт I М8х30 4 18 103264/103265/ БДС 833-71 Пружинная шайба 8Н 4 19 123170/123171/ БДС 1230-72/5,6 Болт I М5х12 1 20 103217/103218/ БДС 833-71 Пружинная шайба 5Н 1 21 109441/109442/ БДС 2327-73 Шайба Сф16 4 22 109443/109444/ БДС 2327-73 Коническая шайба 16 4 23 108873/108874/ БДС 744-72/5 Гайка М16 4 24 222137/116481/ БДС 2348-74 Планка фиксирующая 36 1 25 118515/118516/ БДС 1232-72/5,6 Болт I М10х22 2 26 103161/103162/ БДС 833-71 Пружинная шайба 10Н 4 27 129517 687.33 07.01.04 Ось 1 28 185812/129631/ 8540 01.00.03 Шайба 10 29 221162 INA IR 45х55х22 Втулка 30 219945 INA К55х63х20 Подшипник игольчатый 10 31 185987/129633/ 8540 01.00.07 Крышка 8 32 185986 8540 01.00.02 Ролик 8 33 109458/109459/ БДС 2170-75 Кольцо В45 10 34 185813/120273/ 8540 01.00.04 Пробка 6 35 129519/129520/ 8540 01.00.08 Шайба стопорная 8 36 185807 8540 01.04.00 Ролик малый (в сборе) 8 37 185825/120261/ 8540 01.04.01 Корпус 8 38 185826 8540 01.04.02 Ось 8 39 185827 8540 01.04.03 Ролик 8 40 185833/127141/ 8540 02.00.06 Пробка 2 41 129701/129702/ 687.33 17.02.02 Корпус 1 42 222974/222975/ БДС 1232-72/5,6 Болт I М10х55 2 43 129522/129523/ 687.33 07.03.01 Болт короткий 2 44 129525/129526/ 687.33 07.03.02 Болт длинный 2 45 185929 7004 00.00.166 Ось 4 46 222247 БДС 4717-72 Цепь пластинчатая А 99х20 (4+4)А 2 47 103272/103273/ БДС 206-73 Нормальная шайба НМ6 8 48 109473/109474/ БДС 55-64 Шплинт 1,6х10 8 49 253121/127347/ 8560 00.00.02 Шайба 2 50 266148 8544 00.00.06 Ролик цепной 2 51 129703 687.33 17.04.01 Несущая балка 1 52 129704 687.33 17.04.02 Планка 3 53 122358/122359/ БДС1366-73/5,6 Винт М12х40 1 54 122160/122161/ БДС 744-72/5 Гайка М12 1 55 127655/127656/ 9974.4 00.00.00 Клык вил (в сборе) 2
