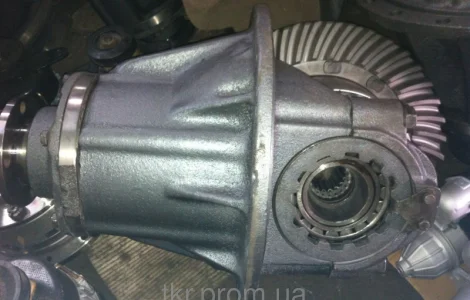

Редуктор П-350 (Т-150)

Описание

Редуктор ПД-350 СМД-60 устанавливается на двигатели СМД-60 Трактора Т-150 Передача вращения к дизелю СМД-60 от пускового двигателя осуществляется посредством блока шестерен и одноступенчатого редуктора 350.12.010.00 (рисунок 1). Редуктор оснащен многодисковой муфтой (поз. 8), обгонной муфтой (поз. 7, 17) и автоматом отключения шестерни (поз. 12). Корпус редуктора (поз. 4) прикреплен тремя болтами к картеру маховика. На валу редуктора пускового двигателя Т-150, вращающегося в двух шариковых подшипниках (поз. 1, 10), свободно посажена шестерня (поз. 9), имеющая бронзовую втулку, к которой приклепан барабан, ведущий в дисковой муфте (поз. 8). Ведущие диски через пазы соединяются с барабаном, ведомые диски – с втулкой (поз. 7) обгонной муфты. Муфта включается поворотом рычага (поз. 19). Втулка (поз. 7) выполнена с пазами, в которых перекатываются ролики (поз. 17). Когда происходит передача вращения от пускового двигателя, втулка заклинивается роликами на валу и сообщается движение шестерне включения (поз. 12). Шестерня включения через шлицы соединена с валом редуктора, входя в зацепление с маховиком дизеля. Зацепление шестерни с венцом маховика осуществляется рычагом, который расположен на картере маховика. Разобщение зацепления происходит при помощи автомата, состоящего из держателя грузов (поз. 14), двух грузов (поз. 13), толкателя (поз. 15) и двух пружин (поз. 16). Для запуска двигателя шестерню включения (поз. 12), которая свободно передвигается на шлицах вала, вводят рычагом в зацепление с маховиком дизеля. После этого производят запуск пускового двигателя и включают рычагом (поз. 19) муфту редуктора (РПД Т-150). При этом происходит передача осевого усилия через упорный подшипник (поз. 3) на нажимной диск (поз. 6), который, в свою очередь, сжимает ведомые и ведущие диски муфты. Далее движение передается втулке (поз. 7), которая через ролики (поз. 17) заклинивается на валу, начиная вращаться вместе с ним. Шестерня (поз. 12) своим вращением прокручивает коленвал дизеля. После пуска число оборотов коленвала быстро возрастет, и начнется передача вращения от него к валу редуктора. Рис. 1 — Редуктор пускового двигателя (РПД) Т-150, СМД-60 (350.12.010.00) Рис. 1 — Редуктор пускового двигателя (РПД) Т-150, СМД-60 (350.12.010.00) 1 – передний подшипник; 2 – вал редуктора; 3 – упорный подшипник; 4 – корпус редуктора; 5 – упорный подшипник; 6 – диск нажимной; 7 – втулка обгонной муфты; 8 – муфта включения; 9 – шестерня муфты сцепления; 10 – задний подшипник вала; 11 – защитная втулка; 12 – шестерня включения (бендикс); 13 – груз механизма отключения; 14 – держатель грузов; 15 – толкатель; 16 – возвратные пружины; 17 – ролик обгонной муфты; 18 – подвижный упор; 19 – рычаг включения муфты редуктора; 20 – валик управления муфтой; 21 – контрольная пробка уровня смазки в редукторе; 22 – валик включения муфты.
