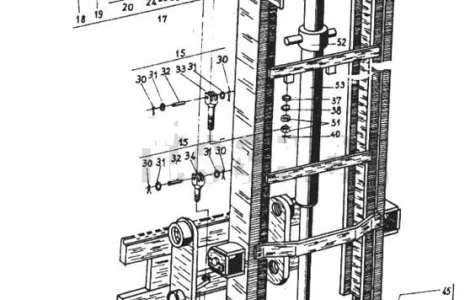

Подъемное устройство на Н=3300 (погрузчики ДВ 1784, ДВ 1786, ДВ 1788, ДВ 1792)
0 €
Описание
№ Позиции № по каталогу Наименование - See Ug. 1. 2 pos. 9 Подъемное устройство 1 БДС 2170-77 Кольцо В45 2 1784.33 06.00.10 Шайба 3 1784.33 06.00.02 Ролик 4 INA К 55х63х20 Подшипник игольчатый 5 INA IR 45х55х40 Втулка 6 БДС 1366-84 Винт I M12x25-4S-8.8 7 БДС 833-82 Шойба 2-12H 8 1784.33 06.05.00 Несущая балка (в сборе) 9 1784.33 06.00.03 Шайба 10 1784.33 06.00.07 Ролик 11 1784.33 06.00.05 Ось 12 1784.33 06.00.01 Планка фиксирующая 13 БДС 833-82 Шайба 2-6Н 14 БДС 1230-85 Болт M6x14-6.8 15 - Цепь (в сборе) 16 БДС 4717-72 Цепь пластинчатая БК-109х20/6 6/-БК 17 - Рама неподвижная 18 БДС 2170-77 Кольцо 19 - Крышка 20 - Ролик малый (в сборе) 21 - Ролик 22 - Корпус 23 - Ось 24 - Ролик 25 - Подшипник игольчатый 26 - Втулка 27 - Шайба 28 - Шайба стопорная 29 - Пробка 30 - Шплинт 2,5х14 31 - Шайба 32 70СИ 00.00.293 Ось 33 7004 00.00.291 Болт длинный 34 7004 00.00.292 Болт короткий 35 - Каретка вертикальная 34 - Рама 37 БДС 2327-73 Шайба Сф 20 37 8802 00.00.05 Шайба Сф 20 38 БДС 2327-73 Шайба 20 39 8802 00.00.04 8802 00.00.01 Шайба К20 40 БДС 55-77 Шплинт 4х36 41 - Рама подвижная 42 БДС 3609-73 Кольцо I A22x27 43 1784.33 06.00.04 Штуцер специальный 44 ОН-04 58957-75 Дроссель нерегулируемый ДН16 (2х45) 45 1784.33 06.01.04 Втулка 46 БДС 1640-81 Пресс-масленка 1.3 47 БДС. 2348-85 Планка фиксирующая 36 48 БДС 833-82 Шайба 2-10Н 49 БДС 1232-86 Болт M10x20-5.6 50 1784.33 03.00.13 Ось 51 БДС 744-83 Гайка М20-5 52 1784.33 06.00.09 Шайба 53 - Гидравлический плунжерный цилиндр 54 1784.33 06.01.03 Шайба 55 - Кольцо
