Линия для перемотки, порезки и упаковки рулонных материалов: картон, тканый п/п и других
10 000 €
Описание

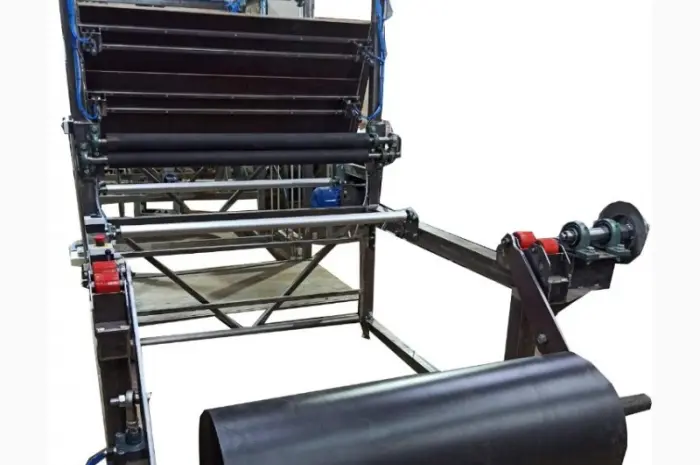

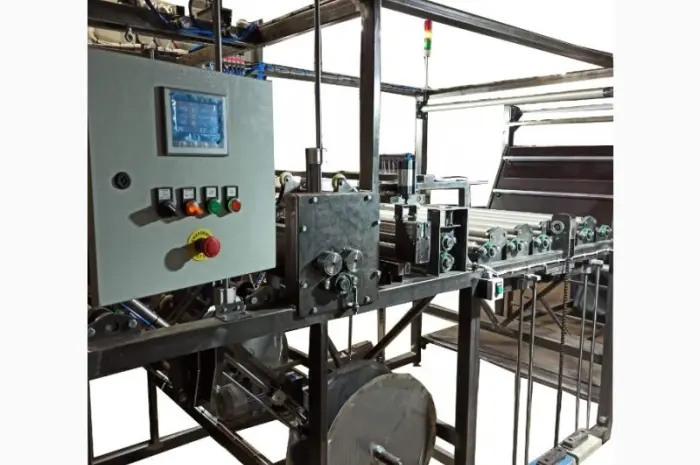

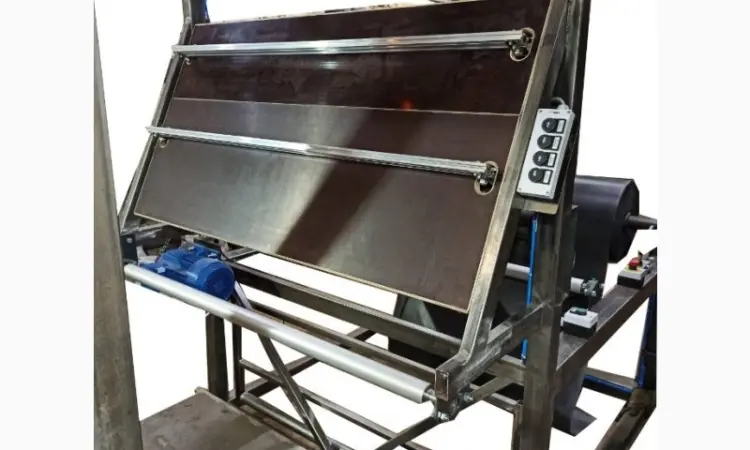

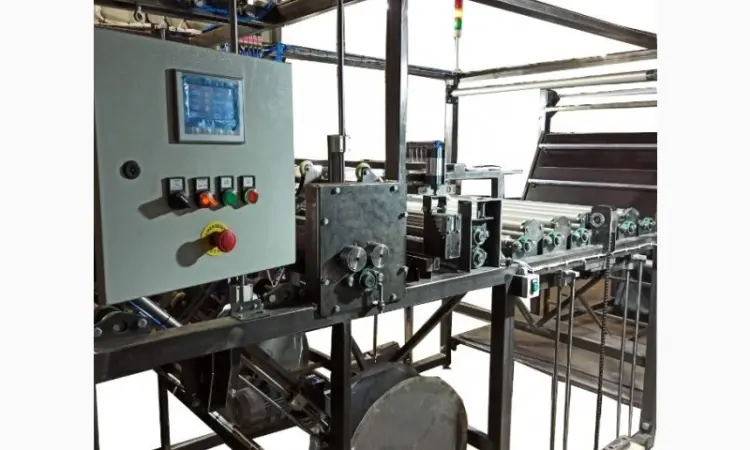

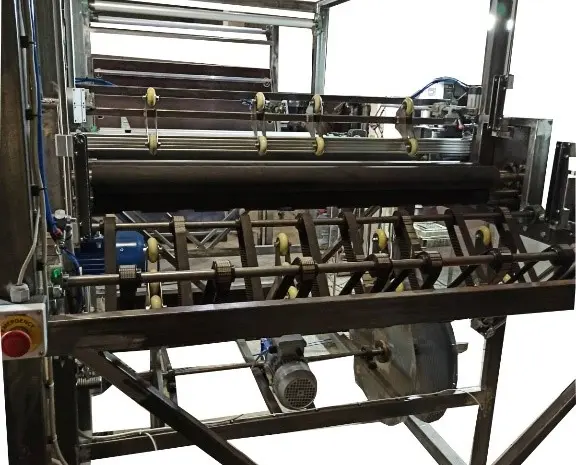

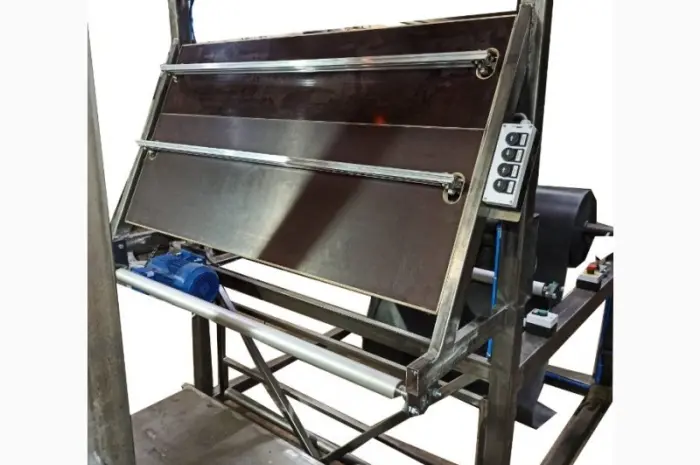

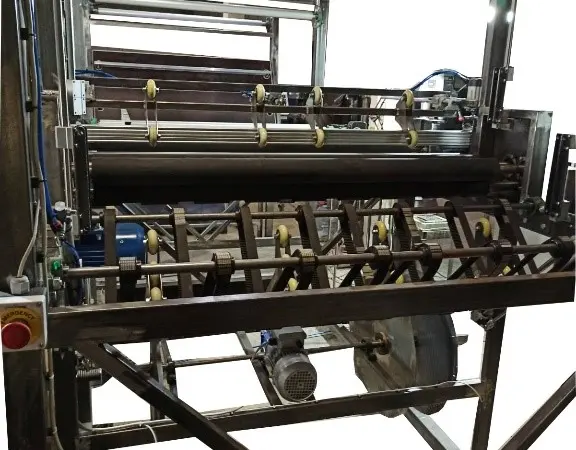

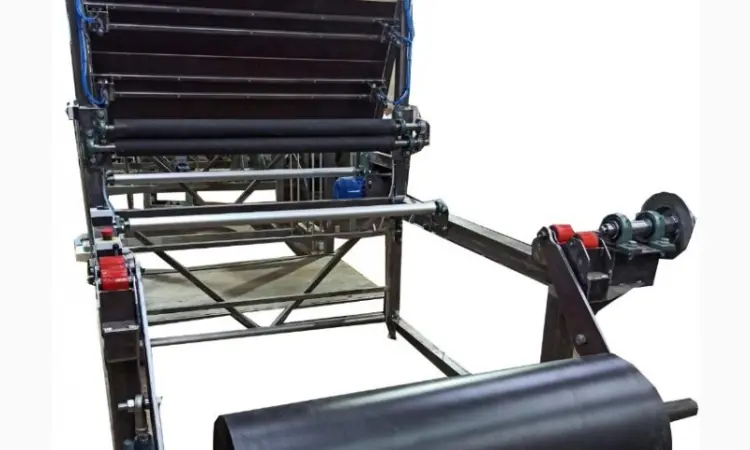

Линия предназначена для перемотки, мерной порезки и упаковки рулонных материалов в термоусаживаемую пленку. Состав линии: 1 – узел размотки исходного рулона. 2 - стол розбракоаки и склейки. 3 – машина намотки рулонов без шпули \ со шпулей Принцип работы: Джамбо - рулон, с помощью пневматического устройства, устанавливается в узел размотки исходного рулона (1). Заправка материала, в узлы автомата намотки рулонов (3), производится оператором вручную, через систему валов протяжки и стол розбраковки, на котором при необходимости вырезается брак и производится склейка полотен. После запуска линии, машина (2) перематывает материал с большого рулона на рулоны заданной длины (1 – 80 м), отрезает, производит обмотку клейкой лентой. Технические характеристики*: *Изготовляется под индивидуальные требования заказчика Исходный (перематываемый) материал: Перематываемый материал - спененный полиэтилен, картон или другие рулонные материалы Диаметр рулона, max - 1500 мм Ширина рулона - 500 - 1600 мм Количество метров в рулоне - Указывает заказчик Максимальный вес рулона - 500 кг Материал катушки (шпули) - указывает Заказчик Внутренний диаметр катушки - 78 мм Установка рулона на оборудование - с помощью пневматических захватов, устанавливаемых в катушку рулона – требуется подтверждение Заказчиком Толщина материала - 1 – 6 мм Плотность материала - 25 – 200 кг/м.куб Температура плавления материала - указывает Заказчик Характеристики машины намотки рулонов: Класс оборудования - автомат Размещение оборудования - в помещении (эксплуатация при температуре окружающего воздуха от +150 до +300С) Максимальная производительность - до 3000 м/час Исходный рулон устанавливается на свободно вращающиеся валы Вытяжка полотна - через зазор между обрезинеными валами Рулонодержатель - есть Блок намотки - Есть Разматывание рулона - Принудительно Счетчик расхода материала - Есть Диаметр торца рулона max - 400 мм, Диаметр торца рулона min указывает заказчик Количество метров материала в рулоне - 1-80 м, регулируется Диаметр внутренний наматываемых рулонов - 20 – 25 мм, Обрезка кромки с двух сторон 20 – 100 мм намотка на отдельные рулоны Контроль количества метров материала в рулоне - энкодер, для надежности дублируется вторым энкодером Допустимая погрешность длинны наматываемого рулона - +/- 5 мм Этикетка - самоклеящаяся, снаружи упаковки (автоматический узел наклейки этикеток не входит в комплект поставки) опция Отрезка рулона - Нож Установка ножа - Регулируемая Натяжение пленки - Принудительное Намотка рулонов - без шпули Намотка рулонов - Принудительная Датчик разрыва пленки - Есть Датчик окончания материала исходного рулона - Есть Останов приводов по сигналу датчиков - при возникновении аварийной ситуации Привод - Электромеханический Уровень натяжения материала - Регулируемый Устройство автоматического управления: - - протяжкой полотна - позиционирования разматываемого рулона, - длинны намотки Заклейка намотанного рулона - скотчем, две полосы, с автоматической отрезкой Сращивание полотна заканчивающегося исходного рулона со следующим рулоном - вручную оператором, в стык, клейкой лентой, с применением пневматического прижима Количество (потеря) некондиционного полотна при намотке на кортонную гильзу - Нет Количество (потеря) некондиционного полотна при намотке без гильзы - до 40 мм, при начале намотки Допустимое отклонение при намотке торцов - +/- 2 мм Датчик контроля наличия материала - Есть Заправка материала - Ручная Блок управления - Электронный Сигнальное оборудование - свет, звук Сбрасывающий узел намотанного рулона - Есть Программа управления - входит в стоимость и не защищена паролями Продольный разрез в процессе намотки по ширине 1000 – 1600 мм ширина регулируемая, значение указывает заказчик Характеристики материала для упаковки рулонов: Материал - полиолефиновая термоусадочная плёнка (POF) Толщина пленки - 15-30 мкм Температура усадки - + 95 0C Диаметр рулона пленки - расчетный (либо указывается Заказчиком) Ширина рулона пленки - расчетная (либо указывается Заказчиком) Максимальный вес рулона пленки - не более 75 кг Внутренний диаметр шпули - 78 мм Материал катушки - указывает Заказчик Установка рулона на оборудование - вручную / электрическим подъемником (Заказчик) Общие характеристики линии: Количество операторов - Один Подключение - 380 В, 50Гц, 6 атм Номинальная мощность - 7 кВт Габариты линии (длинна х ширина х высота) - 5200 х 2100 х 2400 мм Есть в наличии, цена договорная, в зависимости от требований Заказчика
