Самоблокирующиеся держатели кабеля из нержавеющей стали CARBOMECH Sp. z o.o

Самоблокирующиеся держатели кабеля из нержавеющей стали: 3-201 ÷ 3-212 производства CARBOMECH Sp. z o.o. Держатели для крепления на кронштейны, крюк прикручивается к кронштейну, оба элемента держателя соединяются стальным тросом.

Самоблокирующиеся держатели кабеля из нержавеющей стали: 3-201.L ÷ 3-212.L производства CARBOMECH Sp. z o.o. Держатели крепятся непосредственно к кирпичной кладке в шахте, оба элемента держателя соединены стальным тросом.

Для всех вариантов кабеля размеры детали, то есть неподвижная челюсть и подвижная челюсть, одинаковы. Тип держателя:

• 3-201 для кабелей с наружным диаметром 10÷13 мм;
• 3-202 для кабелей с наружным диаметром 14÷17 мм;
• 3-203 для кабелей с наружным диаметром 18÷21 мм;
• 3-204 для кабелей с наружным диаметром 22÷27 мм;
• 3-205 для кабелей с наружным диаметром 28÷33 мм;
• 3-206 для кабелей с наружным диаметром 34÷39 мм;
• 3-207 для кабелей с наружным диаметром 40÷47 мм;
• 3-208 для кабелей с наружным диаметром 48÷55 мм;
• 3-209 для кабелей с наружным диаметром 56÷63 мм;
• 3-210 для кабелей с наружным диаметром 64÷73 мм;
• 3-211 для кабелей с наружным диаметром 74÷83 мм;
• 3-212 для кабелей с наружным диаметром 84÷94 мм.

Каждый держатель кабеля данного типа изготавливается точно по среднему наружному диаметру кабеля, устанавливаемого в шахту, с точностью до 1 мм, заданной шахтой. Конструкция кронштейна обеспечивает удержание кабеля в пределах отклонения размеров кабеля.

Обязательным условием правильной работы самоблокирующегося патрона является правильный подбор кронштейна под диаметр кабеля, правильное расположение зажимных губок кабеля. Предварительно подсоедините держатель к тросу, ударив молотком по выступающей части подвижной части. Первоначальный зажим троса в патроне должен быть достигнут ударом молотка по подвижной губке весом 500 г. Это приведет в движение движущуюся часть, заклинит кабель в патроне и создаст фрикционную муфту между рукояткой и тросом. Неконтролируемый удар по подвижной губке (например, с большим усилием) приведет к потере свойств самозатягивания троса. Рабочий, вставляющий кабель в держатель, полагается только на то, чтобы почувствовать, достаточно ли одного удара или его нужно повторить. Усилие должно быть достаточно высоким, чтобы патрон начал работать как самоблокирующийся. Если усилие слишком низкое, кабель будет перемещаться в держателе, не зажимая зажим под нагрузкой.

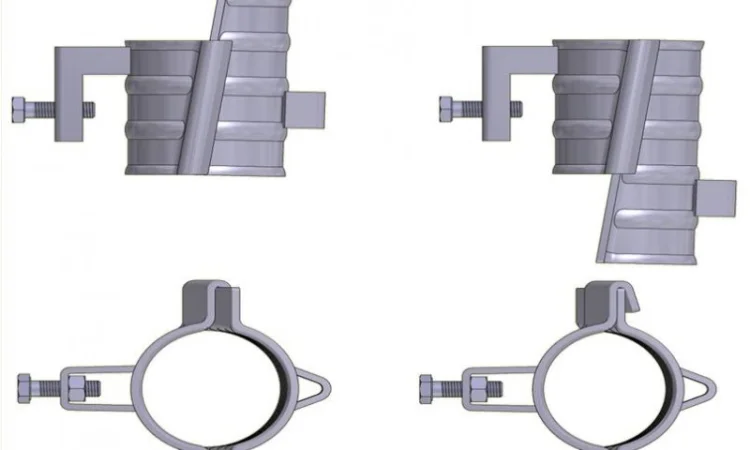

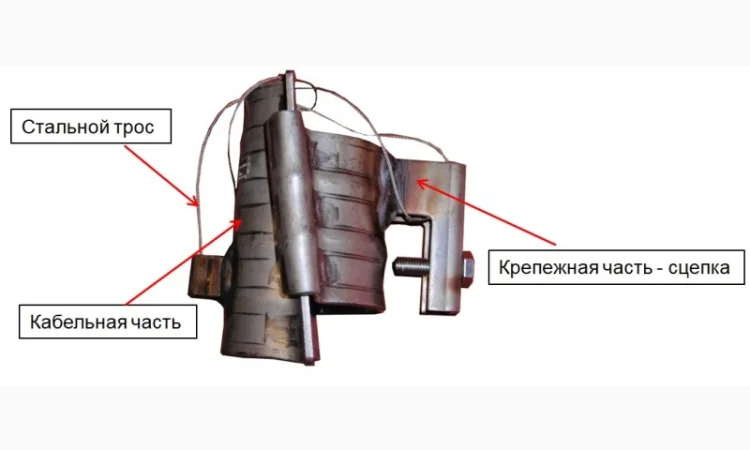

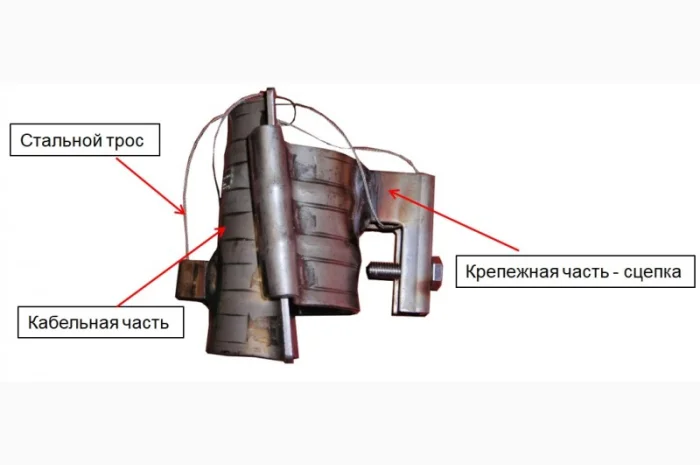

Принцип работы держателя основан на фрикционном соединении, которое обусловлено автоматическим прижатием неподвижной и подвижной губки к тросу при приложении силы, исходящей от массы троса, висящего под рукояткой. Самоблокирующийся держатель кабеля, установленный на кронштейне, состоит из кабельной части и крепежной части, которые соединены стальным тросом.
