Трансформаторные подстанции КТП

<p>Комплектная трансформаторная подстанция столбового типа КТПС мощностью 25-250 кВА представляет собой однотрансформаторную подстанцию тупикового типа наружной установки и предназначена для приема электроэнергии трехфазного переменного тока частотой 50 Гц, напряжением 6-10 кВ, с преобразованием ее в электроэнергию напряжением 0,4 кВ, которая предназначена для электроснабжения сельскохозяйственных, промышленных и других объектов в районах с умеренным климатом.</p><p>КТПС собираются на железобетонной опоре типа СВ-105 (СВ-110) в столбовую трансформаторную подстанцию. Наибольшую нагрузку несет кронштейн трансформатора, поэтому он изготавливается с большим запасом прочности из фасованного металлопроката: швеллер №8, уголок 63.</p><p>Двухстолбовые КТП2С собираются на двух опорах типа СВ-105, СВ-110. Подстанции сертифицированы для использования трансформаторов мощностью до 250 кВА включительно. На вводе ВН крепится кронштейн для установки разрядников РВО 6-10 кВ или ограничителей перенапряжений типа ОПН.</p>

<p>Подстанции трансформаторные комплектные тупиковые КТПп мощностью 25-630 кВА, напряжением ВН 6 или 10 кВ, напряжением НН 0,4 кВ, предназначены для приема, преобразования, распределения электроэнергии трехфазного переменного тока, частотой 50 Гц, в сетях с глухозаземленной нейтралью трансформатора со стороны низкого напряжения.</p><p>КТПп используются для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов в районах с умеренным климатом.</p><p>Комплектные трансформаторные подстанции киосковые тупиковые КТПп изготавливаются следующих видов:</p><ul><li>КТПп – 25 кВА – 10(06) – 0,4 кабель – кабель, воздух – кабель;</li><li>КТПп – 40 кВА – 10(06) – 0,4 кабель – кабель, воздух – кабель;</li><li>КТПп – 63 кВА – 10(06) – 0,4 кабель – кабель, воздух – кабель;</li><li>КТПп – 100 кВА – 10(06) – 0,4 кабель – кабель, воздух – кабель;</li><li>КТПп – 160 кВА – 10(06) – 0,4 кабель – кабель, воздух – кабель;</li><li>КТПп – 250 кВА – 10(06) – 0,4 кабель – кабель, воздух – кабель;</li><li>КТПп – 400 кВА – 10(06) – 0,4 кабель – кабель, воздух – кабель;</li><li>КТПп – 630 кВА – 10(06) – 0,4 кабель – кабель, воздух – кабель.</li></ul><p>Подстанции с воздушным вводом подключаются к сети через разъединитель РЛНДз-10-400, который поставляется согласно заказу и устанавливается на конечной опоре ЛЭП.</p>

<p>Подстанции трансформаторные комплектные тупиковые КТПт мощностью 25-630 кВА, напряжением ВН 6 или 10 кВ, напряжением НН 0,4 кВ, предназначены для приема, преобразования, распределения электроэнергии трехфазного переменного тока, частотой 50 Гц, в сетях с глухозаземленной нейтралью трансформатора со стороны низкого напряжения.</p><p>КТПт используются для электроснабжения сельскохозяйственных потребителей, отдельных населенных пунктов и небольших промышленных объектов в районах с умеренным климатом.</p><p>Комплектные трансформаторные подстанции киосковые тупиковые КТПт изготавливаются следующих видов:</p><ul><li>КТПт – 25 кВА – 10(06) – 0,4 кабель – кабель, воздух – кабель;</li><li>КТПт – 40 кВА – 10(06) – 0,4 кабель – кабель, воздух – кабель;</li><li>КТПт – 63 кВА – 10(06) – 0,4 кабель – кабель, воздух – кабель;</li><li>КТПт – 100 кВА – 10(06) – 0,4 кабель – кабель, воздух – кабель;</li><li>КТПт – 160 кВА – 10(06) – 0,4 кабель – кабель, воздух – кабель;</li><li>КТПт – 250 кВА – 10(06) – 0,4 кабель – кабель, воздух – кабель;</li><li>КТПт – 400 кВА – 10(06) – 0,4 кабель – кабель, воздух – кабель;</li><li>КТПт – 630 кВА – 10(06) – 0,4 кабель – кабель, воздух – кабель.</li></ul><p>Подстанции с воздушным вводом подключаются к сети через разъединитель РЛНДз-10-400, который поставляется согласно заказу и устанавливается на конечной опоре ЛЭП.</p>

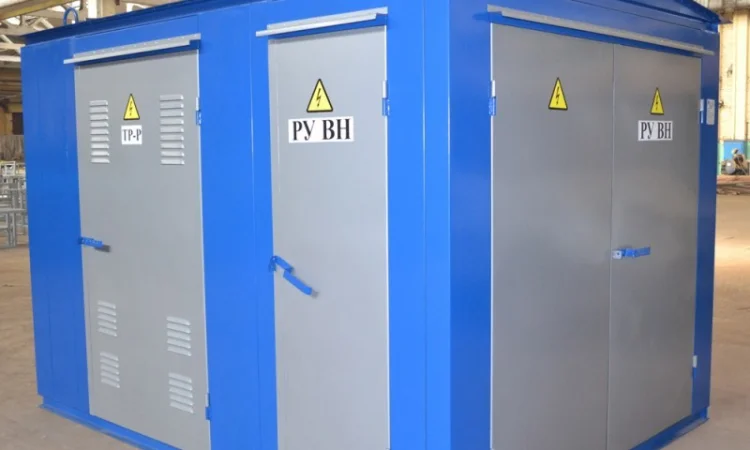

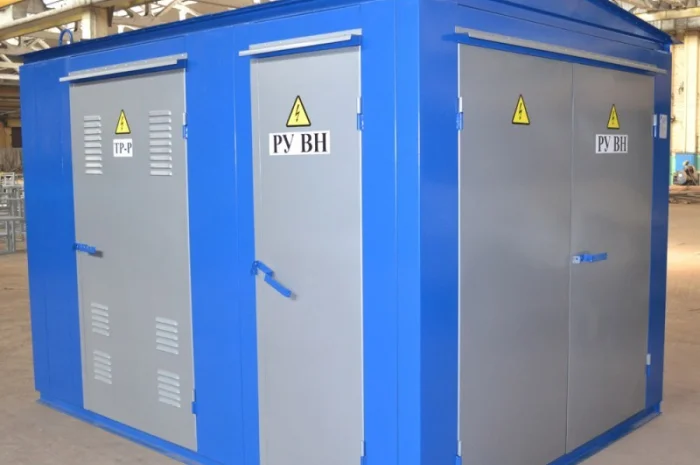

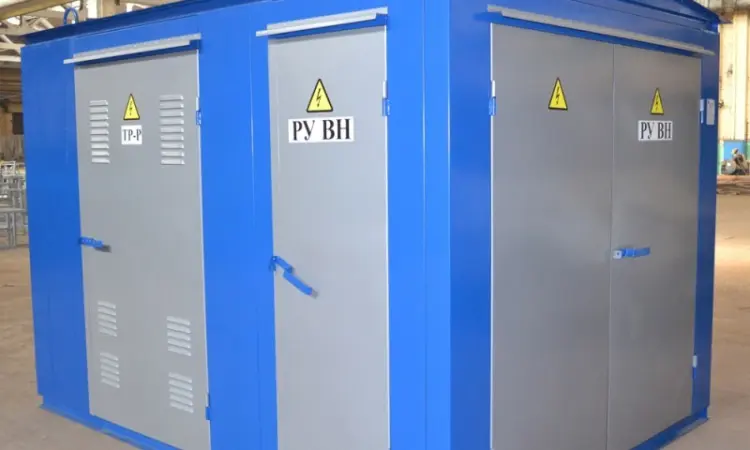

<p>Комплектная трансформаторная подстанция для городских сетей наружной установки мощностью 100-1000 кВА, с кабельным или воздушным вводом со стороны высокого напряжения (ВН), с кабельными и воздушными выводами со стороны низкого напряжения (НН), предназначена для приема электроэнергии переменного трехфазного тока промышленной частоты 50 Гц, напряжением 10(6) кВ, для преобразования в напряжение 0,4 кВ и ее распределения.</p><p>2КТПММ – комплектная трансформаторная подстанция с двумя силовыми трансформаторами.</p><p>Может изготавливаться в одном, двух, трех корпусах, которые соединены между собой шинными мостами.</p>
