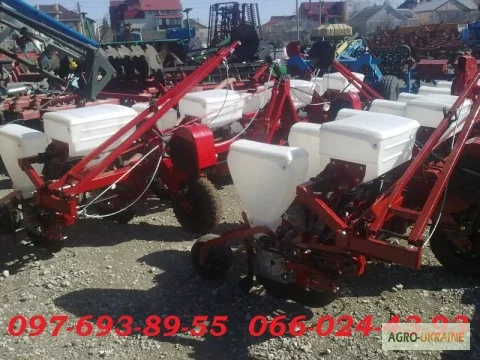

Сеялка СУПН

Сеялка пропашная СУПН-8 Предназначена для пунктирного посева калиброванных и некалиброванных отсортированных семян кукурузы, клещевины и сорго, а также семян кормовых бобов, сои, фасоли, люпина с одновременным, раздельным от семян внесением минеральных удобрений и прикатыванием почвы в рядках. Создание разрежения обеспечивается вентилятором с приводом от ВОМ трактора - 540об./мин. и эжектором. Ширина захвата, м 5,6 Ширина междурядий, см 70 Рабочая скорость, км/ч 7 Глубина заделки, мм 40-120 Норма высева семян, тыс. шт/га 25-900 Габаритные размеры в транспортном положении, мм 7200х2040х3040. Агрегатируется с тракторами: МТЗ-82, Т-70. Общее устройство сеялки. Принцип работы сеялки заключается в следующем. Посредством механизма передач от опорно-приводных колёс осуществляется вращение семявысевающих дисков и пружинных шнеков туковысевающих аппаратов. Вакуум в подковообразной полости крышки высевающего аппарата создаётся либо вентилятором, , либо путём разрежения от выхлопной трактора с помощью специальной трубы. . Для контроля величины разряжения на вентиляторе или на выхлопной установлен регулировочный клапан с мембранным тягомером, показывающим давление. Семена присасываются к находящимся в зоне разряжения отверстиям вращающего диска и транспортируются из заборной камеры в зону сброса. Удаление лишних семян, присосавшихся к отверстиям, обратно в заборную камеру осуществляется штырями вилки, установленной в заборной камере аппарата, между которыми при вращении диска проходят присосавшиеся к отверстиям семена. . В нижней части аппарата при переходе отверстий из зоны разрежения в зону атмосферного давления семена по одному отпадают из отверстия и укладываются на дно борозды, образованной семенной пятой сошника. Пружинные шнеки туковысевающего аппарата с левой и первой навивкой выносят удобрения из бункера в воронки. Рассеиватели, совершая колебательные движения у выходных окон воронок, рассредоточивают поток туков, обеспечивая . равномерную струю в тукопроводах, а затем в борозды образованные туковыми пятами сошников. Зогортачи закрывают почвой борозды с уложенными в них семенами и удобрениями. Затем находящиеся за загортачами прикатывающие колеса уплотняют почву над бороздами, создавая контакт семян с почвой и условия для подтягивания для них влаги. В конце шлейфы или цепь выравнивают рельеф поля и создают мульчированный слой почвы.
