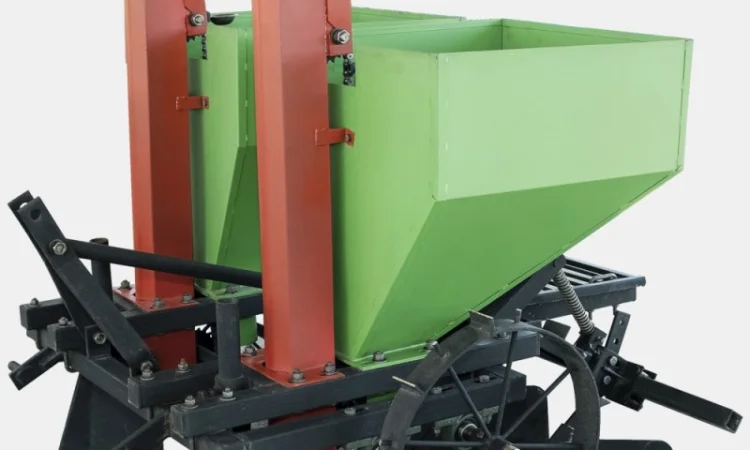

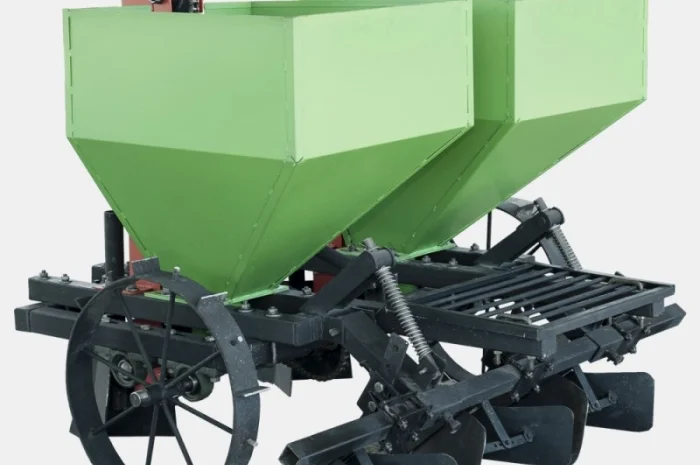

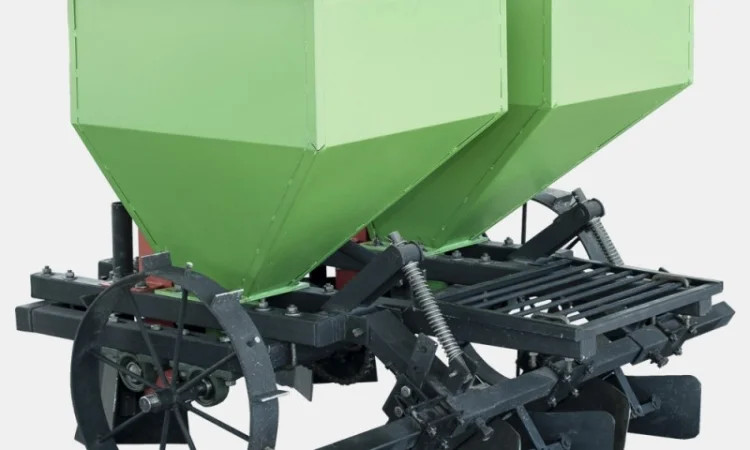

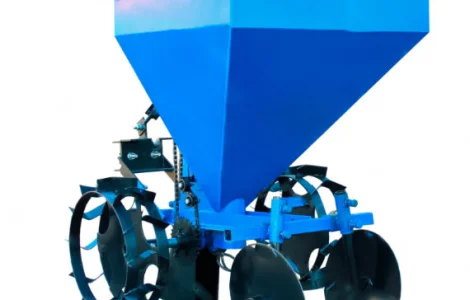

Агрегатируется с любыми тяжелыми дизельными мотоблоками Кентавр МБ 1080, 1010 и 1012, а также с Форте, Зубр, аврора, Добрыня, Вейма, и другие, и мототракторами при наличии навесного механизма. РАССТОЯНИЕ МЕЖДУ КЛУБНЯМИ, ММ-350-450 , OЪЕМ БУНКЕРА, Л -50, ТИП СОШНИКА- КЛИНОВИДНЫЙ , ТИП ОКУЧНИКА-ДИСКОВЫЙ РЕГУЛИРУЕМЫЙ НА ПОДШИПНИКАХ Ø 300 ММ, ТИП ТРАНСПОРТЁРА- ЦЕПНОЙ, Вес, кг-46,

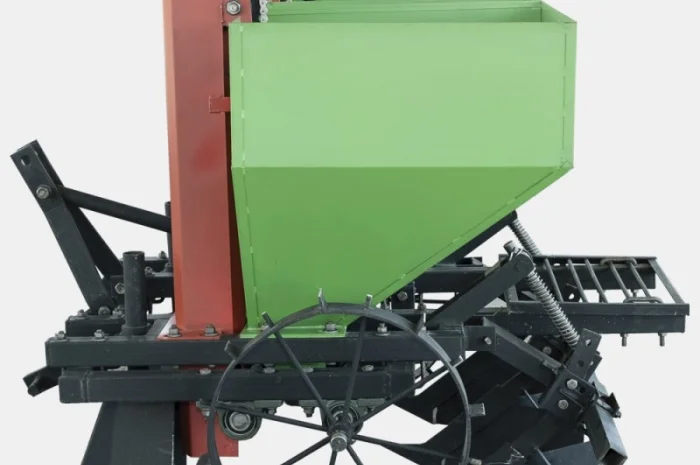

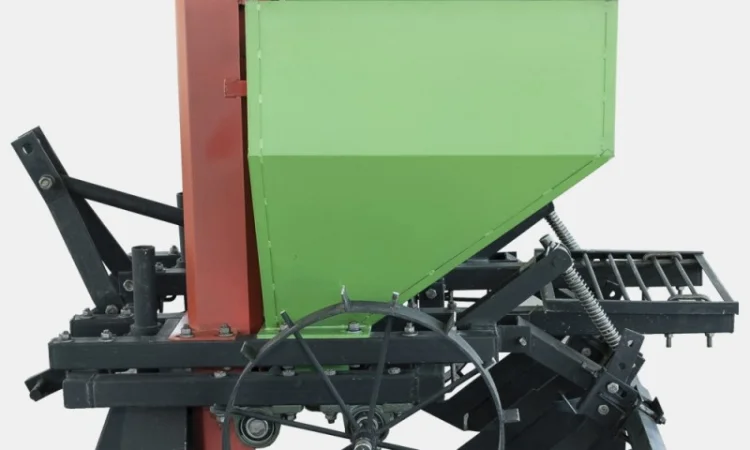

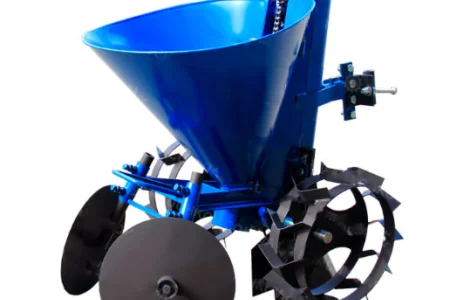

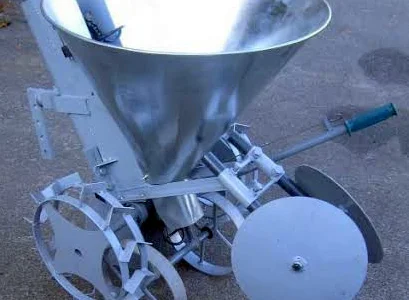

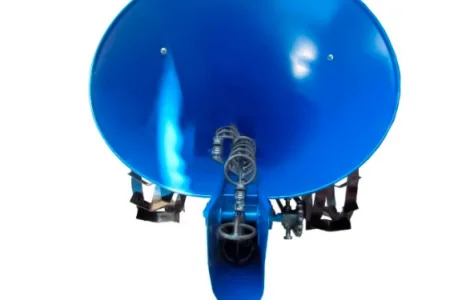

Однорядная цепная картофелесажалка предназначена для механизации посадки картофеля. Агрегатируется с мотоблоками и мототракторами мощностью от 6 л. с. Принцип действия картофелесажалки: Привод механизма посадки приводится в действия от опорных колес через приводной вал. Вращающий момент с приводного вала передается на механизм посадки через цепную передачу, оснащенную роликовым натяжителем. Натяжитель необходим для исключения провисания цепи после регулирования шага посадки. Регулировка производится путем перемещения цепи на дополнительные звездочки. Конструкция основных узлов картофелесажалки для мотоблока: Опорные колеса и приводной вал: колеса-грунтозацепы имеют диаметр 340 мм, толщина обода - 3 мм, ширина — 110 мм; диаметр приводного вала 25 мм. Механизм посадки Основной узел картофелесажалки — бункер с шахтой в которой размещен механизм посадки. В шахте расположены опорные звездочки с цепью и корзинками. В механизме посадки используется приводная цепь ПР-12,7 — 18,2 (муравей, число звеньев 98), на ней установлено 12 корзинок диаметром 50 мм. Бункер для картофеля емкостью 20 литров изготовлен из листовой стали толщиной 0,8 мм. Килевидный сошник картофелесажалки изготовлен из листовой стали толщиной 2 мм. Киль сошника усиленный, толщина - 3 мм. Для загортания посаженого картофеля и создания грунтового гребня на раму из стального уголка 32х32х3 мм, установлены регулируемые дисковые окучники диаметром 275 мм и толщиной 2 мм. Плавное и надежное вращение каждого диска обеспечивает пара 202 подшипников. Прицепной узел В зависимости от модели тягового агрегата, картофелесажалка может комплектоваться различными прицепными узлами. Прицепной узел крепится с помощью болтовых соединений к специальному кронштейну. Для обеспечения стабильной работы картофелесажалки на неровностях почвы, кронштейн закреплен на подвижной втулке. Стандартная комплектация: картофелесажалка цепная; прицепное устройство; приводные колеса – 2 шт.; дисковые загортачи – 2 шт.; сошник килевидного типа. Технические параметры: габаритные размеры: 900х700х950 мм; шаг посадки картофеля: Z2 – 36 ≈ 200 мм (базовая установка), Z1 – 26 ≈ 250 мм (требуется изъятие из цепи 2 звеньев); глубина посадки: 50 - 100 мм; рекомендованный диаметр картофеля: 40 мм; ширина колеи: 550, 650 мм; масса: 31 кг.

Однорядная цепная картофелесажалка с бункером для внесения минеральных удобрений предназначена для механизации посадки картофеля и одновременного внесения удобрений. Агрегатируется с мотоблоками и мототракторами мощностью от 6 л. с. Принцип действия картофелесажалки с бункером для удобрений: Приводы механизма посадки и дозирования удобрений приводятся в действия от опорных колес через приводной вал. Вращающий момент с приводного вала передается на механизм посадки и дозирующее устройство через цепную передачу, оснащенную роликовым натяжителем. Натяжитель необходим для исключения провисания цепи после регулирования шага посадки и частоты внесения удобрений. Регулировка производится путем перемещения цепи на дополнительные звездочки. Конструкция основных узлов картофелесажалки для мотоблока: Опорные колеса и приводной вал: колеса-грунтозацепы имеют диаметр 340 мм, толщина обода - 3 мм, ширина - 110 мм; диаметр приводного вала 25 мм. Механизм посадки и дозирующее устройство: Основной узел картофелесажалки — бункер с шахтой в которой размещен механизм посадки. В шахте расположены опорные звездочки с цепью и корзинками. В механизме посадки используется приводная цепь ПР-12,7 — 18,2 (муравей, число звеньев 98), на ней установлено 12 корзинок диаметром 50 мм. Бункер для картофеля емкостью 20 литров изготовлен из листовой стали толщиной 0,8 мм. На заднюю часть бункера устанавливается дозирующее устройство барабанного типа, для дозированного внесения минеральных удобрений. Килевидный сошник картофелесажалки изготовлен из листовой стали толщиной 2 мм. Киль сошника усиленный, толщина - 3 мм. Для загортания посаженого картофеля и создания грунтового гребня на раму из стального уголка 32х32х3 мм, установлены регулируемые дисковые окучники диаметром 275 мм и толщиной 2 мм. Плавное и надежное вращение каждого диска обеспечивает пара 202 подшипников. Прицепной узел: В зависимости от модели тягового агрегата, картофелесажалка может комплектоваться различными прицепными узлами. Прицепной узел крепится с помощью болтовых соединений к специальному кронштейну. Для обеспечения стабильной работы картофелесажалки на неровностях почвы, кронштейн закреплен на подвижной втулке. Стандартная комплектация: картофелесажалка с бункером для внесения минеральных удобрений; прицепное устройство; приводные колеса – 2 шт.; дисковые загортачи – 2 шт.; сошник килевидного типа. Технические параметры: габаритные размеры: 900х700х950 мм; емкость бункера для картофеля: 20 л; емкость бункера для удобрений: 4 л; тип удобрений: сухое, гранулированное; шаг посадки картофеля: Z2 – 36 ≈ 200 мм (базовая установка), Z1 – 26 ≈ 250 мм (требуется изъятие из цепи 2 звеньев); глубина посадки: 50 - 100 мм; рекомендованный диаметр картофеля: 40 мм; ширина колеи: 550, 650 мм; масса: 36 кг.

Однорядная картофелесажалка к мототрактору является продолжением линейки сажалок нашего производства. Основным отличием является увеличенный бункер, эффективный объём которого составляет 60 л. Картофелесажалка КС10 может быть агрегатирована как к заводским мототракторам, так и к мототракторам на базе комплекта переоборудования нашего производства. Особенности конструкции: Дозирующее устройство основано на хорошо зарекомендовавшей себя в наших предыдущих разработках цепной передаче, в которой корзинки под картофель крепятся к цепи. Цепь имеет 104 звена, установлено 13 корзинок диаметром 50 мм. Расстояние между корзинками составляет 8 звеньев. Бункер изготовлен из листовой стали толщиной 1 мм. Рамка в основании картофелесажалки КС10 выполнена из уголка 40х40х4 мм. Хомут крепления талрепа к бункеру имеет толщину 5 мм, а соответственная крепежная пластина толщину 8 мм. Нижние основание прицепного устройства изготовлено из стальной полосы 6х40 мм. Прицепной узел находится на высоте 380 мм (от обода колеса). Общая высота составляет 820 мм (по ободу), и 875 мм (по шипам грунтозацепа). Колеса-грунтозацепы имеют диаметр 318 мм, толщина обода составляет 4 мм, ширина 150 мм. Приводной вал имеет диаметр 25 мм. Сошник изготовлен из листовой стали толщиной 2 мм. Для окучивания посаженого картофеля установлены дисковые окучники диаметром 275 мм, изготовленные из листовой стали толщиной 2 мм. Установлена пара 202 подшипника. Имеется возможность регулировки шага посадки в ряду. Возможна установка шага посадки 200 мм и 250 мм. Принцип действия: Вращающий момент от колес картофелесажалки передается на вал, на котором установлены звезды, с помощью которых осуществляется регулировка шага посадки в ряду. Приводные звезды соединены со звездой верхнего вала цепной передачей, имеется также успокоитель цепи. Внутри шахты также установлена пара звезд – верхняя и нижняя, которые соединены между собой цепью, на которой установлены ячейки для картофеля. При помощи килевидного сошника картофелесажалка нарезает грядку. Уложенный картофель засыпается при помощи дисковых окучников. Оптимальная рабочая скорость мототрактора составляет 5 км/час. Стандартная комплектация: прицепное устройство; картофелесажалка; приводные колеса – 2 шт.; дисковые загортачи – 2шт.; сошник килевидного типа. Дополнительная комплектация: Бункер для внесения минеральных удобрений (может быть установлен отдельно, в случае, если вы уже имеете картофелесажалку). Технические параметры: габаритные размеры: 875х800х960 мм. вес: 50 кг.
