Механічні з'єднувачі Flexco Bolt Solid Plate 1"

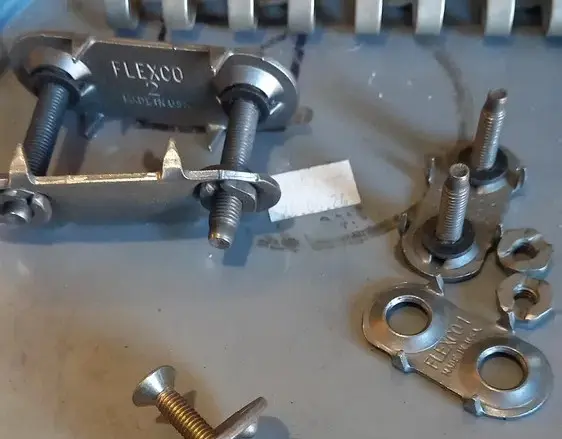

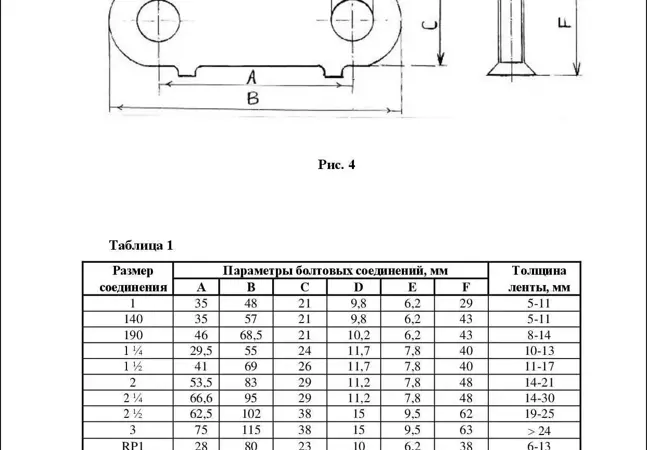

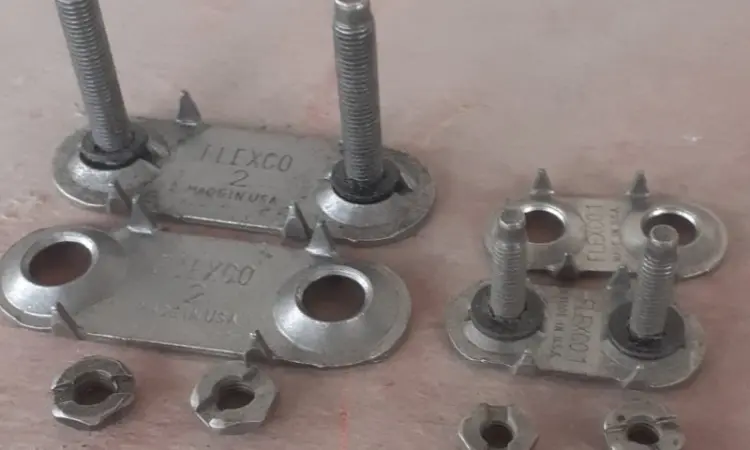

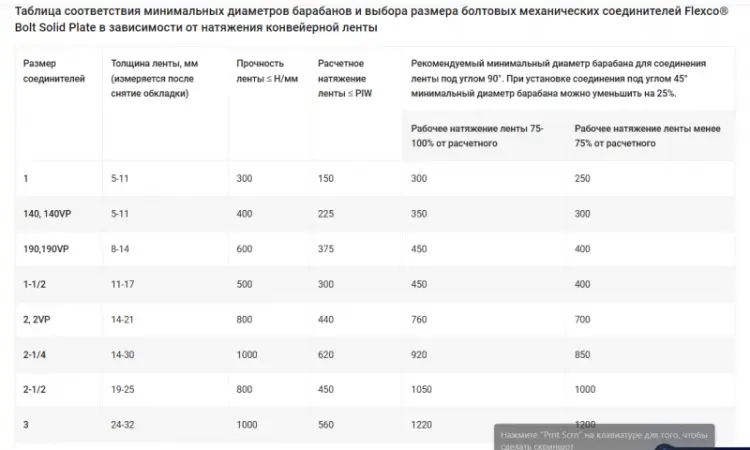

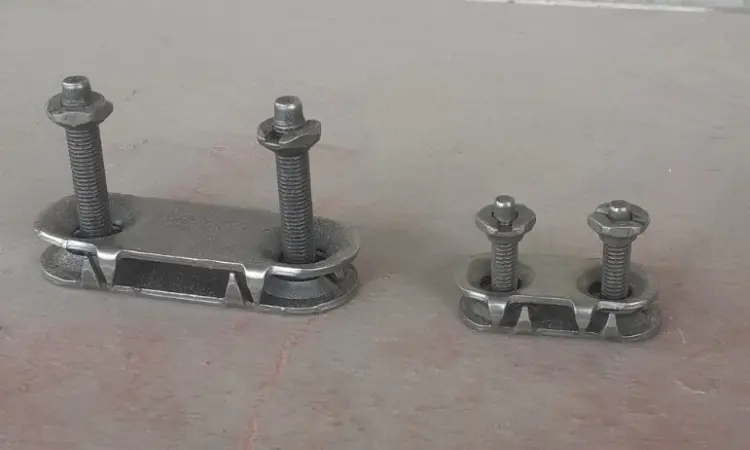

<p>Механічні з'єднувачі Flexco® Bolt Solid Plate 2 забезпечують надійне болтове нераз'ємне з'єднання конвейерних стрічок з відмінною утримуючою здатністю.</p> <p>Типоразмір механічних з'єднувачів Flexco® Bolt Solid Plate вибирається в залежності від:</p> <ul> <li>товщини стрічки;</li> <li>міцності стрічки;</li> <li>діаметра приводного барабана конвейера.</li> </ul> <p>З'єднувачі Flexco® Bolt Solid Plate 2 пропонуються з:</p> <ul> <li>сталі;</li> <li>нержавіючої сталі;</li> <li>безіскрового сплаву Everdur®;</li> <li>зносостійкого сплаву MegAlloy®.</li> </ul> <p>Основні характеристики Flexco® Bolt Solid Plate 2:</p> <ul> <li>товщина з'єднуємої стрічки: 14-21 мм;</li> <li>міцність стрічки: 800 Н/мм;</li> <li>номінальне натягування стрічки: 440 PIW min;</li> <li>Ø барабана: 700 мм.</li> </ul> <p>Розміри болтових з'єднувачів Flexco Bolt Solid Plate 2:</p> <ul> <li>відстань між болтами: 53.5 мм;</li> <li>довжина пластини: 83 мм;</li> <li>ширина пластини: 29 мм;</li> <li>товщина пластини: 2.5 мм;</li> <li>діаметр болта: 7.8 мм.</li> </ul>

<p>Механічні з'єднувачі РШМ призначені для з'єднання конвеєрної стрічки з тканинним каркасом товщиною від 8 мм, міцністю до 2500 Н/мм.</p> <p>Проста установка: механічними з'єднувачами РШМ легко з'єднати або відремонтувати конвеєрну стрічку прямо на транспортері за допомогою простих ручних або електроінструментів. Не потрібно купувати дорогий спеціальний інструмент або пристрої.</p> <p>Області застосування:</p> <ul> <li>пісок;</li> <li>глина;</li> <li>щебінь;</li> <li>руда;</li> <li>вугілля;</li> <li>зерно.</li> </ul> <p>Низька ціна: вартість стикового з'єднання не перевищує вартості одного метра стрічки при схемі в 2 ряди.</p> <p>Як це працює: принцип стиковки стрічки полягає в забезпеченні розрахункового зусилля стиснення гвинтами стрічкового полотна в місці з'єднання за допомогою притискних шайб, встановлених у певному порядку.</p> <p>Вибір схем з'єднання: схеми стиковки в 2 ряди, 5 рядів, 7 рядів дозволяють з'єднувати конвеєрні стрічки товщиною від 8 мм до 21 мм з різним розривним зусиллям.</p> <p>Кількість з'єднувачів РШМ для стиковки стрічки шириною 1000 мм:</p> <ul> <li>2 ряди = 42 шт. (міцність стрічки до 800 Н/мм);</li> <li>5 рядів = 120 шт. (міцність стрічки до 1000 Н/мм);</li> <li>7 рядів = 158 шт. (міцність стрічки до 1600 Н/мм).</li> </ul> <p>Завдяки профільованим шайбам з низьким профілем, з'єднувальні елементи РШМ утаплюються в обкладку стрічки і не пошкоджують чистильники, ролики та футеровку барабанів.</p>

<p>Механічні з'єднувачі РШМ призначені для нагружених конвейерних лент, що використовуються в виробництві та видобутку гранита, глини, піску, а також у виробництві бетону та будівельних матеріалів.</p> <p>Основні характеристики:</p> <ul> <li>Стиковка конвейерної ленти;</li> <li>Продольний та поперечний поріз;</li> <li>Виправлення пробою ленти, викликаного падінням матеріалу або механічним пошкодженням;</li> <li>Ремонт вулканізованих і склеєних стикових з'єднань.</li> </ul> <p>Механічні з'єднувачі РШМ забезпечують надійне з'єднання конвейерних лент, експлуатованих в кар'єрах, рудниках, шахтах та обогатительных фабриках. Вони мають круглу профільовану форму прижимних пластин з елементами перфорації, що забезпечує рівномірний розподіл зусилля стиснення.</p> <p>Рекомендації щодо монтажу:</p> <ul> <li>Використовуйте спеціальний інструмент для установки;</li> <li>Мінімальна товщина конвейерної ленти – 8 мм;</li> <li>Рекомендований мінімальний діаметр приводного барабана – від 350 мм.</li> </ul> <p>Важливо! Максимальна прочність стикового з'єднання досягається при затягуванні винтів з моментом не менше 150 Н/м.</p> <p>Комплекти доступні в кількостях: 120 шт., 200 шт., 276 шт.</p>

<p>Роз'ємні з'єднувачі К27, К28 системи К20 призначені для з'єднання конвеєрних стрічок з міцністю до 1000 Н/мм, товщиною від 7 до 13 мм, мінімально рекомендований діаметр приводного барабана – 250 мм.</p> <p>Конструктивною особливістю механічних з'єднувачів серії К20 тип К27, К28 є спосіб з'єднання проволочного шарніра з конвеєрною стрічкою за допомогою чотирьохжальних сталевих скоб, з'єднаних між собою в смуги довжиною 196 мм. Така конструкція забезпечує щадяче вплив на корд конвеєрної стрічки, що, в свою чергу, підвищує динамічну міцність стикового з'єднання та мінімізує вплив стика на футеровку барабана і елементи конструкції конвеєра.</p> <p>Проволочні скоби К27, К28 виготовлені із спеціальної сталевої проволоки з антикорозійним покриттям. Касети довжиною 196 мм складаються з 14 сегментів скоб. Спеціальне гальванізоване цинкове покриття проволочних скоб К27, К28 покращує експлуатаційні характеристики стикового з'єднання.</p> <p>З'єднувачі системи К20 випускаються двох типів:</p> <ul> <li>Тип К27: товщина стрічки 7-11 мм, міцність 800 Н/мм;</li> <li>Тип К28: товщина стрічки 8-13 мм, міцність 1000 Н/мм.</li> </ul> <p>Роз'ємні з'єднувачі системи К20 тип К27, К28 з гальванізованим цинковим покриттям забезпечують механічне з'єднання конвеєрної стрічки скобами К27, К28. Роз'ємні з'єднувачі К27, К28 запресовуються в кінці з'єднуваних стрічок за допомогою спеціального важільного пристрою СКЛ20 У, після чого обидві частини стика з'єднуються за принципом «замка-молнії», тобто скоби одного кінця стрічки поміщаються між скобами іншого, а всередину петель вводиться з'єднувальний стержень К20.</p>
