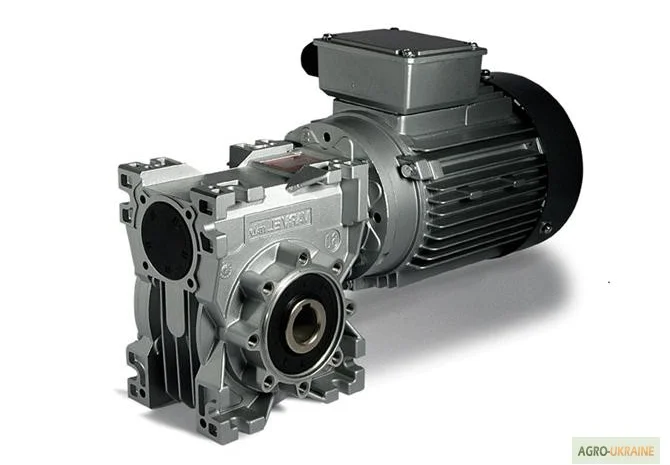

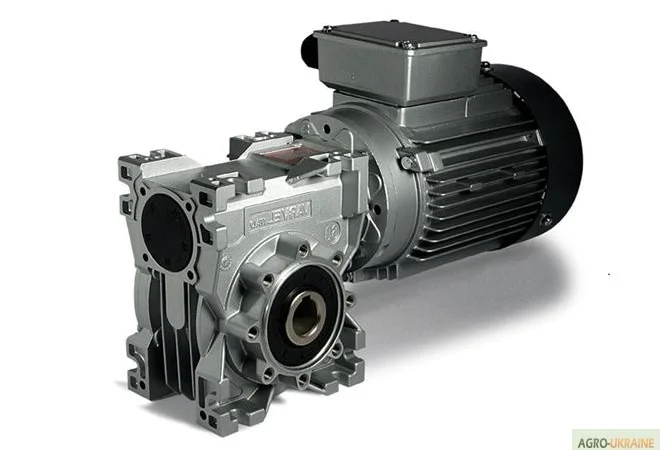

Редукторы и мотор-редукторы VARVEL SRT, FRT, RT
0 €
Опис
Редукторы и мотор-редукторы серии SRT, FRT, RT изготовленные в Италии на заводе VARVEL имеют 7 типоразмеров. Серия имеет следующие типоразмеры: SRT 28 ― SRT 40 ― SRT 50 ― SRT 60 ― SRT 70 ― SRT 85 ― SRT 110 Передаточные числа от 7 до 100. Передаваемый крутящий момент от 20 до 691 Нм. Комплектуются электродвигателями от 0,09 до 7,5 кВт. Червячные одноступенчатые редукторы серии SRT для машин с повторно-кратковременным и непрерывным режимами работы, изготавливаются в универсальном корпусе, позволяющим устанавливать мотор-редуктор как с помощью выходного фланца, так и непосредственно на корпус в любом пространственном положении. Пример условного обозначения мотор-редуктора SRT: SRT 40 15 AC19 F (L) IEC:63-B14 / / 0,55 / 4- 19 / 120 / 080 / IM2181-IP54 / F / 220 / 380 / 50 / У3 / S1-Т / 10 / АC / 220 / 380-К2, где SRT - тип мотор-редуктора (FRT - с входным фланцем, SRT - без входного фланца, RT - без входного фланца с выступающим входным валом) ; 40 - габарит (межосевое расстояние, мм: 28, 40, 50, 60, 70, 85, 110) ; 15 - номинальное передаточное отношение редуктора; AC19 - обозначение полого выходного вала; F (L) - выходной фланец (L - левый; R - правый) ; IEC:63 - обозначение входного типоразмера редуктора; В14 - исполнение фланца под электродвигатель (B5, B14) - (для SRT не указывается) ; 0,55 - мощность электродвигателя, кВт; 4 - количество полюсов; 19 - диаметр вала электродвигателя в мм; 120 - наружный диаметр фланца электродвигателя в мм; 080 - высота от лап до оси (для фланцевого исполнения ставится 000) ; IM:2181 - конструктивное исполнение по способу монтажа (ГОСТ 2479) ; IP:54 - исполнение по степени защиты; F - класс изоляции; 220 / 380 / 50 - напряжение (В) и частота (Гц) питания электродвигателя; У3 - климатическое исполнение; S1 - режим работы; Т - тормоз; 10 - тормозной момент в Нм; АС - тип питания тормоза (переменное) ; 220 / 380 - напряжение (В) питания электротормоза; К2 - положение клеммной коробки.
