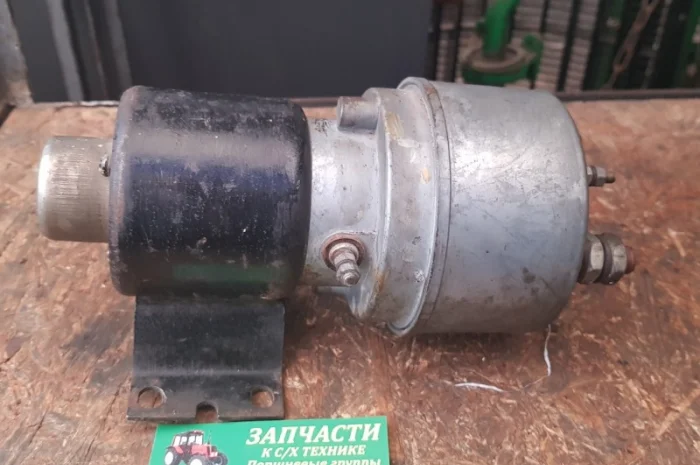

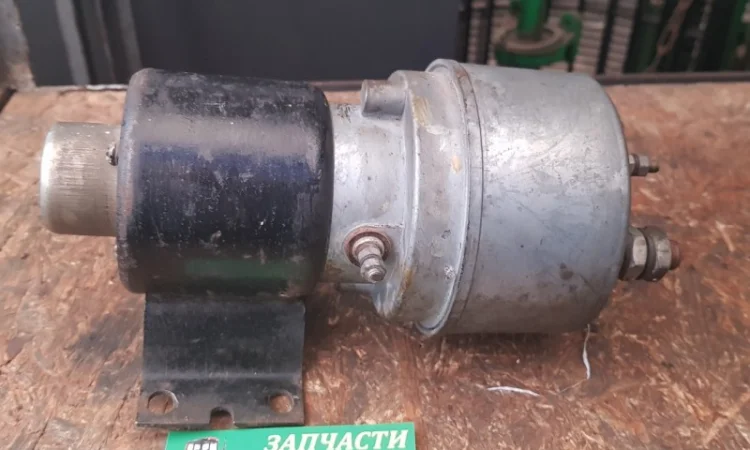

Переключатель стартера ВК30 Б (700.37.00.120) новый
1 700 грн.
Опис

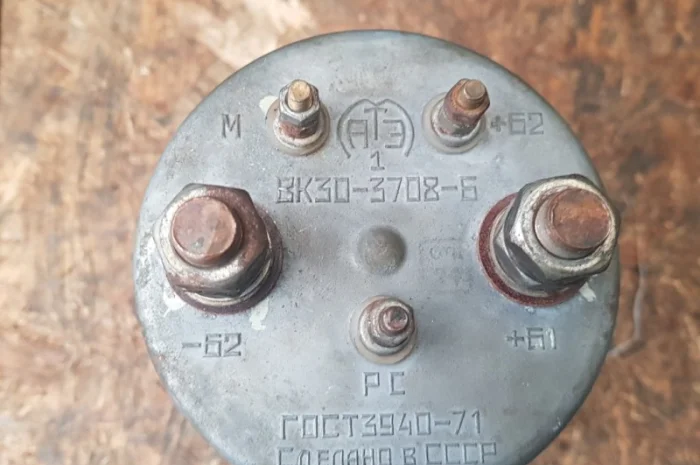

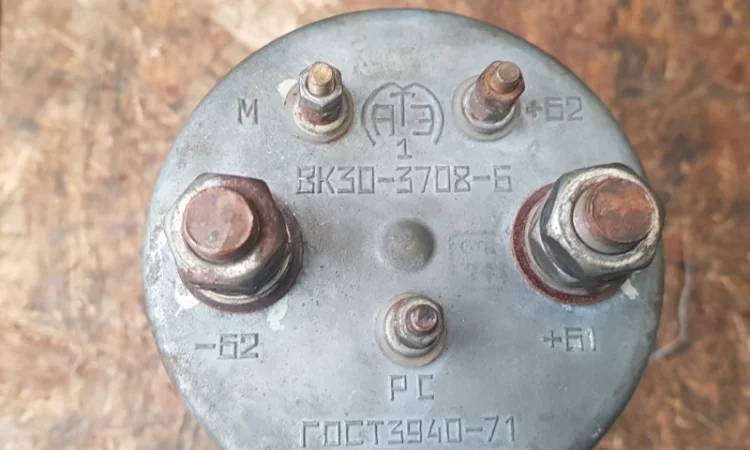

Переключатель стартера ВК30 Б трактора Кировец К-700,К-701 (700.37.00.120) Переключатель стартера ВК30 Б,переключатель аккумуляторных батарей 700.37.00.120 колесного трактора Кировец К-700,К-701.На тракторе устанавливаются две 12-вольтовые аккумуляторные батареи, по одной батарее с правой и левой стороны трактора. При работе трактора батареи соединены параллельно, а при пуске батареи соединяются последовательно. Переключатель ВК30 Б предназначен для переключения аккумуляторных батарей с параллельного соединения 12 В на последовательное соединение 24 В для питания стартера и электродвигателя привода маслозакачивающего насоса. Переключатель состоит из контактной коробки с выводными клеммами для присоединения проводов, электромагнита с подвижным сердечником,контактов,подвижных контактных дисков (главного и дополнительного), главных контактов и дополнительных контактов. На торце переключателя имеются клеммы: +Б1, +Б2, - Б2, РС, М. К этим клеммам подключаются следующие провода: - к клемме +Б1 - провода от плюсовой клеммы левой аккумуляторной батареи и от клеммы „минус" указателя тока; - к клемме +Б2 - провод от клеммы стартера, которая в свою очередь соединена с клеммой „плюс" правой аккумуляторной батареи; - к клемме - Б2 - провод от минусовой клеммы правой аккумуляторной батареи; - к клемме РС - провод к обмотке электродвигателя маслозакачивающего агрегата, провод к клемме реле включения стартера; - к клемме М - провод от клеммы выключателя „массы". На боковой поверхности переключателя имеются две клеммы обмотки электромагнита, к которым подключаются провода: от кнопки включения переключателя и от „массы" трактора. каталожный номер 700.37.00.120
