Редуктор ПД ЮМЗ Д65-1015101
600 грн.
Опис

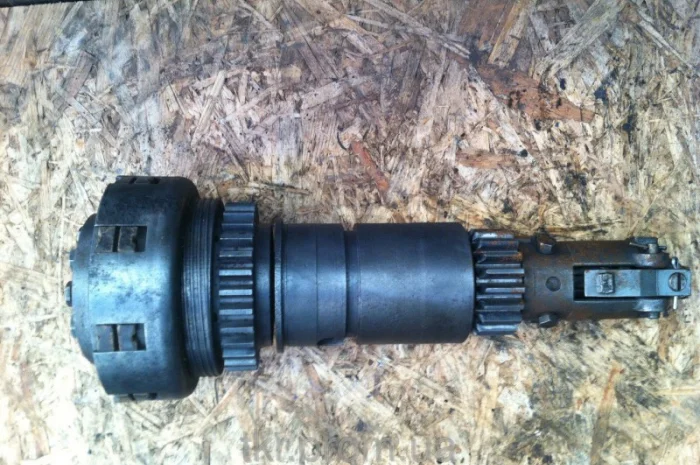

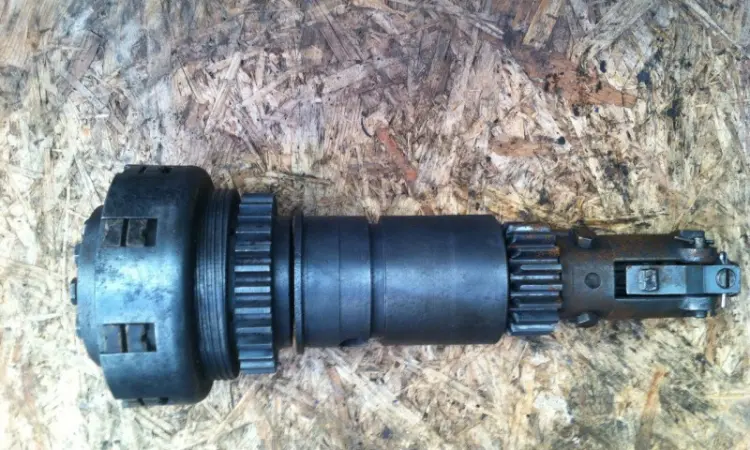

Редуктор ПД трактор ЮМЗ двигатель Д65-1015101 Редуктор пускового двигателя ЮМЗ (рисунок 1) пускового агрегата осуществляет передачу вращения от коленвала пускового двигателя к коленвалу дизеля при запуске, а также автоматически отключает пусковой двигатель в момент, когда дизель уже запущен. Редуктор Д65-1015101 СБ устанавливается под пусковым двигателем, в картере (поз. 9) маховика (поз. 36) дизеля, и фиксируется в нем при помощи стопорного болта. Редуктор включает в себя фрикционную муфту сцепления и механизм включения и автоматического выключения шестерни (поз. 7) привода венца маховика (поз. 36) дизеля, которые смонтированы на валу (поз. 34). Спереди редуктор закрыт кожухом, который состоит из обечайки (поз. 30) и крышки (поз. 24). На крышке установлен механизм выключения муфты сцепления. Передача вращения от шестерни коленвала пускового агрегата осуществляется через промежуточную шестерню (поз. 12), которая установлена в картере пускового двигателя, шестерне (поз. 33) механизма передачи. Данная шестерня установлена на подшипниках (поз. 11). При помощи фрикционной муфты сцепления происходит передача вращения от шестерни (поз. 33) валу (поз. 34) редуктора (РПД ЮМЗ), который вращается в двух шариковых подшипниках (поз. 8). Подшипники (поз. 8) смонтированы в стакане (поз. 10), посаженном в отверстие, которое расточено в картере маховика дизельного двигателя, и фиксируется там стопорным болтом. На другой конец вала (поз. 34) посажена на шлицах шестерня (поз. 7) привода венца маховика (поз. 36). На шестерне крепится механизм ее автоматического отключения. Ведущие части муфты сцепления – барабан (поз. 29) и фрикционные диски (поз. 15). Барабан смонтирован на ступице шестерни (поз. 33) и крепится к ней при помощи болтов. Цилиндрическая часть барабана имеет восемь вырезов прямоугольной формы, в которые выступами входят фрикционные диски (поз. 15). Между дисками, а также с их наружной стороны находятся стальные ведомые диски, которые посажены на шлицы вала (поз. 34). Средний (поз. 14) и задний (поз. 13) ведомые диски свободно перемещаются вдоль шлицов. Редуктор пускового двигателя (РПД) ЮМЗ, Д-65 (Д65-1015101 СБ) Рис. 1 – Редуктор пускового двигателя (РПД) ЮМЗ, Д-65 (Д65-1015101 СБ) 1 – рычаг; 2 – крышка; 3 – упор; 4 – валик; 5 – толкатель; 6 – упорная гайка; 7 – шестерня привода венца маховика; 8 – шариковый подшипник; 9 – картер маховика дизеля; 10 – стакан; 11 – подшипник; 12 – промежуточная шестерня; 13 – задний ведомый диск; 14 – средний ведомый диск; 15 – ведущий фрикционный диск; 16 – передний ведомый диск; 17 – шпилька; 18 – гайка; 19 – пружина; 20 – рычаг включения; 21 – упорный башмак; 22 – выжимной башмак; 23 – валик; 24 – крышка кожуха; 25 – нажимной диск; 26 – палец; 27 – центровочный штифт; 28 – колодка тормоза; 29 – барабан; 30 – обечайка; 31 – самоподжимная манжета; 32 – специальная пластмассовая шестерня; 33 – шестерня механизма передачи; 34 – вал редуктора; 35 – пружина; 36 – маховик дизеля; 37 – корпус грузов; 38 – грузы; 39 – пружина; 40 – корпус муфты сцепления.
