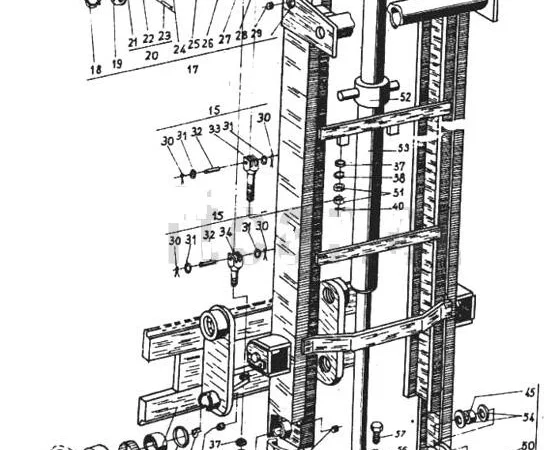

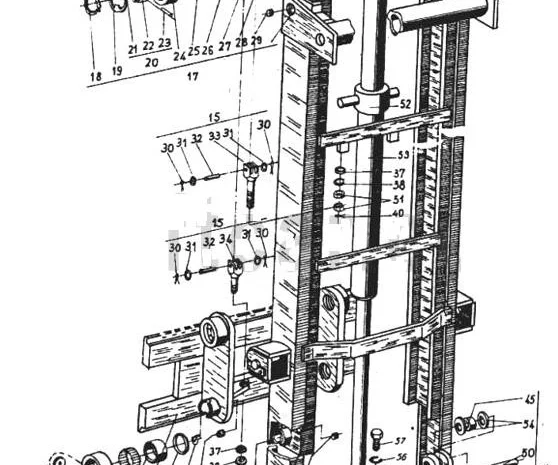

Подъемное устройство на Н=2800 (погрузчики ДВ 1784, ДВ 1786, ДВ 1788, ДВ 1792)
0 €
Опис
№ Позиции № по каталогу Наименование See fig 1. 2 pos. 9 Подъемное устройство 1 Ролик 2 Крышка 3 Шайба 4 Подшипник игольчатый 5 Втулка 6 БДС 1232-86 Болт 1М 3х22-5,6 7 БДС 833-82 Шайба 2-8Н 8 БДС 833-82 Шайба 2 9 БДС 1232-86 Болт IM20x35-5.6 10 БДС 833-82 Шайба 2-20Н 11 БДС 3609-73 Перстень 1 A22x27 12 Болт 13 Шайба 14 БДС 1980-77 Штифт цилиндрический 15 Цепь (в сборе) 16 Цепь пластинчатая 17 Рама неподвижная 18 БДС 2170-77 Кольцо 19 Крышка 20 8580 01.04.00 Ролик малый (в сборе) 21 8580 01.04.03 Ролик 22 8580 01.04.01 Корпус 23 8580 01.04.02 Ось 24 Ролик 25 Подшипник игольчатый 26 Втулка 27 Шайба 28 8580 01.00.09 Шайба стопорная 29 8580 01.00.08 Пробка 30 БДС 55-77 Шплинт 31 БДС 14494-78 Шайба 32 Ось 33 Болт длинный 34 Болт короткий 35 Каретка вертикальная 36 Рама 37 БДС 2327-73 Шайба Сф20 38 БДС 2327-73 Шайба 20 39 8802 00.00.01 Гайка М20 40 БДС 55-77 Шплиит 4х36 41 Рома подвижная 42 БДС 2171-83 Винт 1 43 Корпус 44 Дроссель регулируемый ДН-1 45 1784.33 06.01.04 Втулка 46 БДС 1640-81 Пресс-масленка 1-B 47 БДС 2343-74 Планка фиксирующая 36 48 БДС 833-82 Шайба 2-10Н 49 БДС 1232-86 Болт IM10x20-S.6 50 1784.33 03.00.13 Ось 51 БДС 744-83 Гайка M20-5 52 Упорная гайка 53 Телескопический цилиндр 54 1784.33 06.01.03 Шайба 55 8812 Пластина контровочмая 56 ОН-0252658-71 "0" кольцо 14х2
