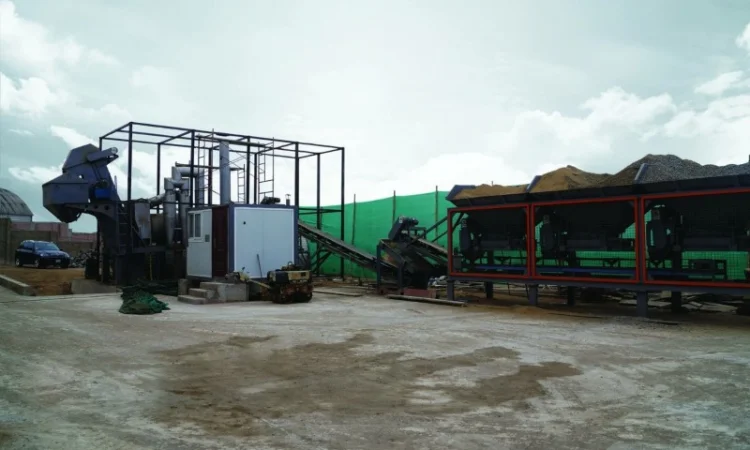

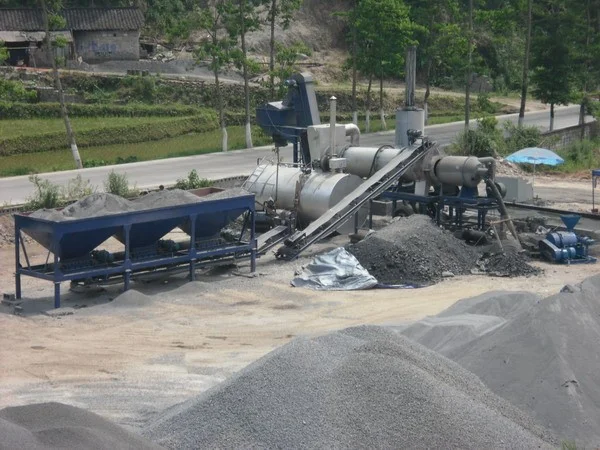

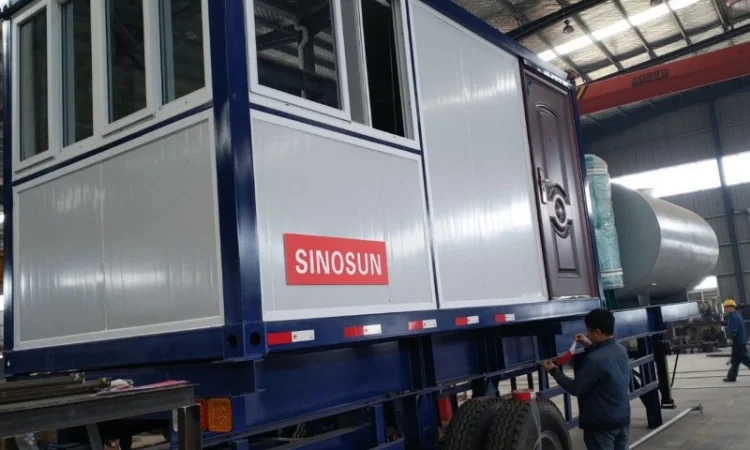

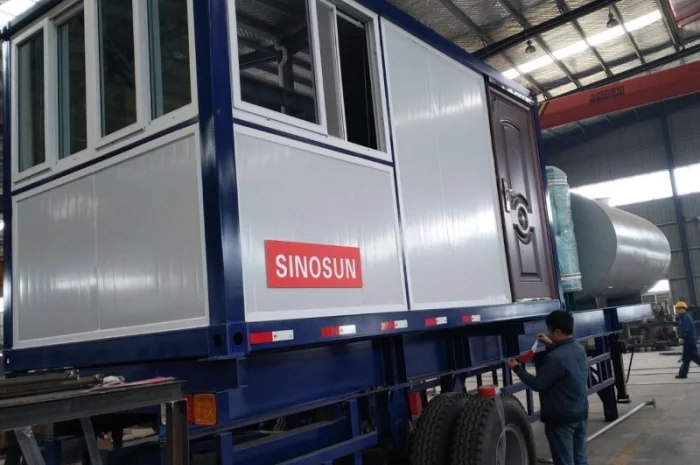

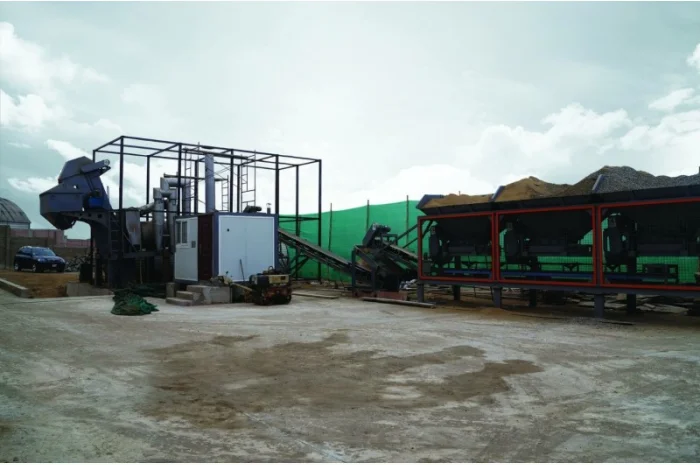

Мобільний асфальтний завод Sinosun CAP60 (60 т/год)

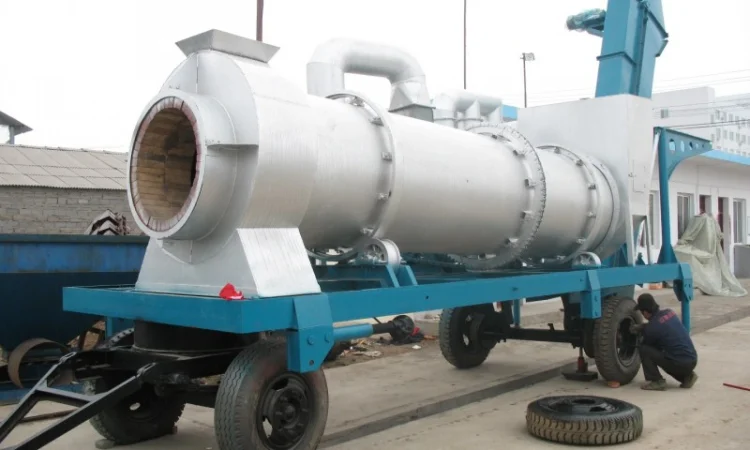

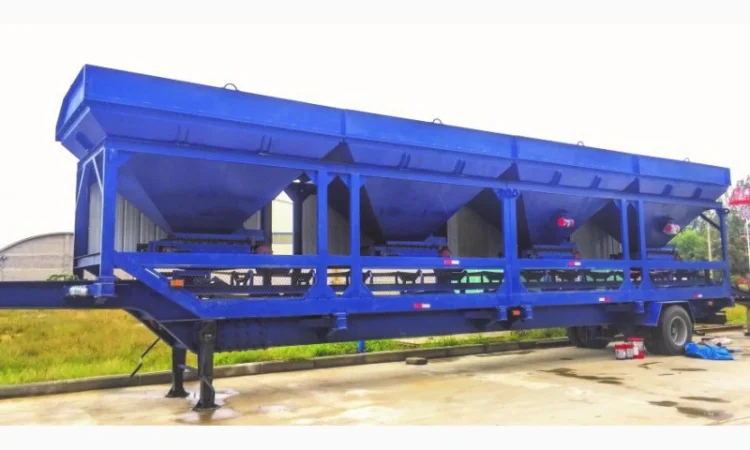

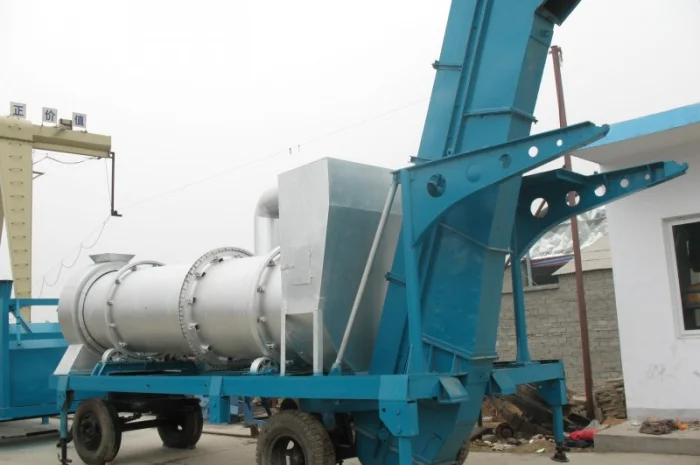

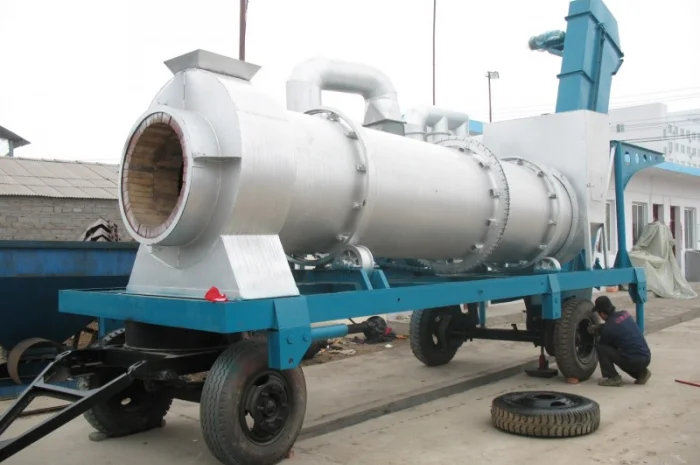

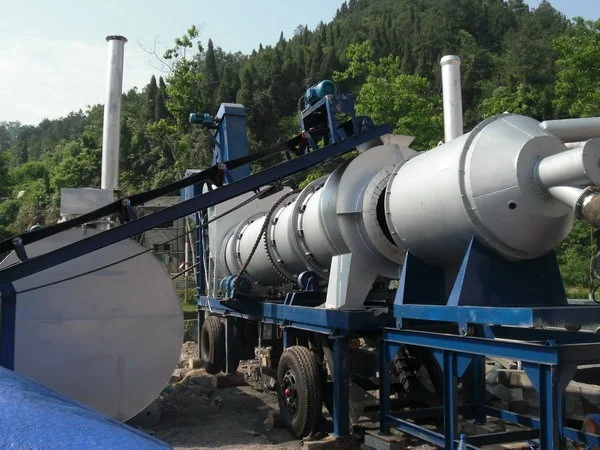

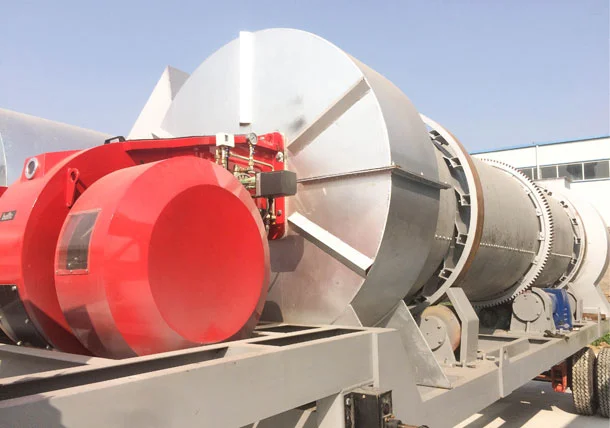

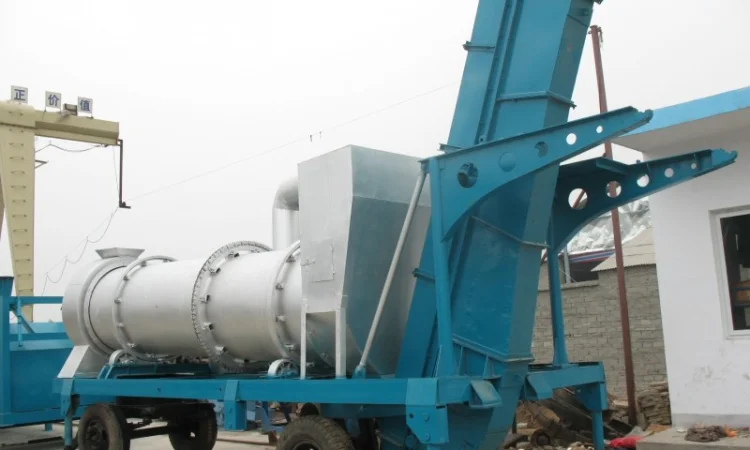

<p>Специфікація заводу:</p><p>1. Мобільна система подачі агрегату. Бункер для зберігання агрегату та збірний стрічковий живильник монтуються на одному мобільному шасі. Стрічковий живильник має перетворювач частоти з регулюванням великого діапазону швидкостей, тому він може працювати плавно й ефективно. На стінці бункера є вібратор, який запобігає явищу блокування.</p><p>Бункери для зберігання агрегату – кількість чотири, ємність бункера 6.5 m3/кожен, частотний контроль (Germany) Siemens.</p><p>2. Мобільний сушильний барабан з пальником і підйомник. Мобільний барабанний барабан має 4 фрикційні колеса, які приводяться в дію чотирма синхронними двигунами. Він працює плавно, з низьким рівнем шуму. Пальник на рідкому паливі має багатофункціональні пристрої для використання мазуту і дизеля.</p><p>Сушильний барабан – діаметр Φ 1500 mm× 6600 mm, товщина котельної сталі 12 mm, товщина ізоляції 50 мм, ізолювальний шар з мінеральної вати, покриття з нержавіючої сталі, макс. потужність 104 тн/ч (вологість агрегату: 3%), гарячий елеватор – потужність 104 тн/ч, пальник на рідкому паливі (дизель, мазут), тип і марка FRD Китай або Ebico (Italy), розпилення палива, розпилювач – паливний насос високого тиску, витрата палива 550 kг/ч.</p><p>3. Мобільна система видалення пилу. Ця пиловловлювальна система обладнана первинним циклонним пиловловлювачем. Вторинна пилозбірна система є рукавним фільтром. Мішки використовують матеріал з високою термостійкістю – Nomex (USA).</p><p>Вторинний – рукавний фільтр, площа фільтра 385 m2, мішки USA, Nomex, потужність повітряного потоку 34 000 m3/h, димна чорність Ringelmann Ⅰ, повітряні викиди ≤ 20 mg/Nm³.</p><p>4. Мобільна змішувальна башта. Віброгрохот виробництва італійської компанії OLI, стабільна амплітуда. Датчик зважування – USA Mettler Toledo.</p><p>Площа просіювання 19.8 m2, бункер для зберігання гарячого агрегату – 4 шт., бункер переповнення – 1 шт., індикатор рівня – 8 шт. (4 високий рівень, 4 низький рівень), датчик зважування AGG (Mettler Toledo, USA), міксер – асфальтовий змішувач з двома валами, потужність 1000 kг/партія, бітумний розпилювальний насос – потужність 7.5kвт, пневматична система – повітряний компресор 3,0 m³/min, повітряний балон 1000 L.</p><p>5. Електронагрівальна бітумна система і система нагріву. Ємність становить 30 тонн, мобільна. Бітумний бак може бути мобільним або стаціонарним (опція). Ізоляція – 50 мм ізолювальний шар з мінеральної вати, покриття з нержавіючої сталі. Насос рециркуляції бітуму, труби, клапани.</p><p>6. Мобільна система контролю – русифікована. Комп’ютерна система контролю використовує передові електронні компоненти Germany Siemens, які забезпечують надійність і тривалість роботи.</p><p>7. Мобільна система подачі та зберігання мінерального наповнювача. Силос наповнювача – 30m³, індикатор рівня (верхнього-нижнього, індикатор рівня), гвинтовий конвеєр наповнювача Φ219, потужність: 2x4kвт.</p><p>Гарантія 15 міс. Опції: пальник марки Ebico (Італія) – EB8NQ; бітумний бак – 40 T стаціонарний; мобільний бітумний бак – 30 T; система добавки для ЩМА.</p>

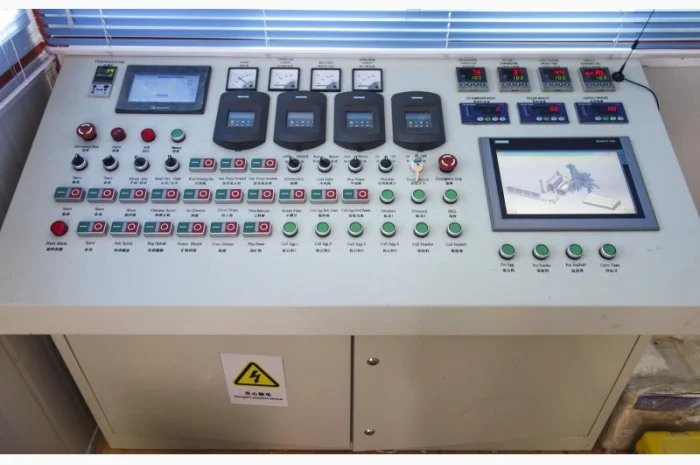

<p>Мобільний асфальтний завод Sinosun CAP80 (80 т/год).</p><p>Специфікація обладнання:</p><ul><li>модель CAP80;</li><li>продуктивність 80 т/год (за стандартних умов);</li><li>витрата рідкого палива 5.5-6.5 кг/тонну;</li><li>температура готового продукту 130℃-165℃ (регулюється);</li><li>точність зважування агрегатний матеріал: ±0.5%, бітум: ±0.3%;</li><li>система керування – русифікована, автоматична / ручна;</li><li>система збору пилу – первинний гравітаційний пилозбірник і водяний фільтр другого рівня, опція – рукавний фільтр;</li><li>повітряний викид ≤20mg/Nm³;</li><li>чорність диму Ringelmann I;</li><li>робочий рівень шуму ≤70db(A);</li><li>робоча електрична напруга – однофазний 220В, трифазний 380В, змінний струм 50HZ (може бути зроблено відповідно до вимог клієнтів);</li><li>робочий розмір заводу (L*W*H) 30m x20m x6m;</li><li>загальна потужність 121 kw;</li><li>бункери холодного агрегату – об’єм 8.0 m3 *4 шт., висота завантаження 2.9 m;</li><li>тензодатчики – точність зважування ±0.5%, 6 шт.;</li><li>барабанна сушарка – діаметр 1.6 m, довжина 9.0 m, товщина сталі 10 mm, кут нахилу 3°-5°;</li><li>пиловий фільтр – циклонний пиловий фільтр: мотор 7.5kw, мокрий пиловловлювальний фільтр: відцентровий вентилятор 18.5kw, водяний насос 2.2kw;</li><li>бункер готового продукту – об’єм 9,0 m3, висота розвантаження 2.5m;</li><li>повітряний компресор: 2.2kw, Taiwan Airtac Brand Air cylinder;</li><li>паливний пальник (рідке паливо) – витрата палива 450 кг/ч, паливний насос 4.5kw, регулювання 1:3, механічне розпилення 4-16 бар, оснащена автоматичними пристроями захисту від полум’я;</li><li>система подачі бітуму – бак для бітуму, насос, труби і клапани, пальник, об’єм 30 т;</li><li>система керування русифікована, електричні елементи German Siemens Brand;</li><li>кімната керування – розмір 2.3m ×2.2m ×2.5m;</li><li>гарантія 15 місяців.</li></ul>

<p>QLB40 Мобільний асфальтний завод – 40 т/год. Оснащений 2-вальним міксером.</p><p>Параметри мобільного АБЗ QLB-40:</p><ul><li>продуктивність заводу (за стандартних умов): 40 т/год;</li><li>пальник: рідке паливо (дизель/мазут/газовий);</li><li>витрата палива (за стандартних умов): 5-7,5 кг/т;</li><li>асфальтний змішувач: 2-вальний міксер, 40 т/год;</li><li>бункери агрегатного матеріалу: 3 шт. * 8 м3, накопичувальна шкала вимірювань;</li><li>точність зважування: агрегат ≤500 кг ± 3%, наповнювач ≤80 кг ± 2%, бітум ≤80 кг ± 2%;</li><li>макс. розмір агрегатного матеріалу: ≤40 мм;</li><li>температура гарячого асфальту: 130 ~ 170 ℃, регульована;</li><li>загальна потужність установки: ≈158 кВт (дизельний пальник);</li><li>електричні параметри: 220/380 В – 50 Гц.</li></ul><p>Параметри обладнання:</p><ul><li>система подачі агрегатного матеріалу – об’єм бункерів 8 м3 * 3 шт., сукупний ваговий бункер 3 м³, датчик зважування TSC-500, електромагнітний клапан Q25DC-L15, система підйомника – скіп, об’єм завантажувального бункера 1,4 м³;</li><li>дизельний пальник / газовий вихровий рідкопаливний пальник ZHC200, електронна система запалювання;</li><li>сушильний барабан – діаметр Ø2100 мм, 16 мм легована сталь, перетворювач частоти;</li><li>наповнювальна система – завантажувальний бункер для наповнювача 120 кг, датчик зважування TSC-200;</li><li>бітумна система – бункер для зважування бітумів 120 кг, датчик зважування бітуму, потужність нагріву бітумного насоса 0,75 кВт, пристрій для запобігання переповненню;</li><li>асфальтозмішувач – модель 2-вального асфальтозмішувача JS1000 (1000 кг/заміс) 40 т/год, мотор міксера 2*18,5 кВт, система змащування, пневмоциліндр розвантажувальний QGBZZ125Х150-L3, електромагнітний клапан Q25DC-L15;</li><li>система зберігання гарячого асфальту – ємність для зберігання асфальту 9 тонн, підйомник-скіп 1,4 м3, мотор 3 kW, пневмоциліндр QGB160×450-L3;</li><li>система фільтрації пилу – фільтр першого рівня, фільтр циклонний, повітровідводчик потужністю 18,5 кВт, пилозбірник, трубопровід і димохід;</li><li>пневматична система – повітряний компресор W-0.67 / 8, потужність 7.5 kW, трубопроводи, клапан скидання тиску, 3-сторонні з’єднувальні комплекти;</li><li>система керування – русифікована, система керування електродвигуном, вимикач + захист від короткого замикання + захист від перевантаження + контактор, агрегатна система контролю температури, інфрачервоний термометр, автоматичний контроль компаратора, система керування пальником, система керування ПЛК, автоматичний запуск / обпалювання, контроль безпеки, автоматичний захист від збоїв, система керування зважуванням, керування ПЛК, кольоровий дисплей, автоматичне зважування, автоматична компенсація помилок, введення формули, вихід друку, система керування змішуванням, керування ПЛК, ручне / автоматичне керування, введення формули, контрольна кімната 3000 × 2500 м × 2000 мм;</li><li>ходова частина – швидкість пересування 15 км/год, передній міст, шина 700-16, задній міст, шина 750-20, домкрати (опорні ніжки), кожне навантаження 8Т, зовнішні сходи;</li><li>бітумна система – бітумний бак 30 м3, товщина сталевого листа 5 мм, ізоляційний матеріал 50 мм (мінеральна вата), трубопровід для теплообміну Ø80 X 200 м, рідкопаливний пальник для нагріву Riello (Italy).</li></ul><p>Виробник проводить шеф-монтаж і навчання персоналу. Гарантія 15 міс.</p>

<p>QLB10 мобільний асфальтобетонний завод -10 т/год. Оснащений 2-вальним міксером.</p><p>Параметри мобільного АБЗ QLB-10:</p><ul><li>продуктивність заводу (за стандартних умов): 10 т/год;</li><li>горілка: рідке паливо (дизель/мазут);</li><li>витрата палива (за стандартних умов): 5-7,5 кг/т;</li><li>асфальтний змішувач: 2-вальний міксер, 10 т/год;</li><li>бункери агрегатного матеріалу: 3 шт. по 3 м3, накопичувальна шкала вимірювань;</li><li>точність зважування: агрегат ≤500 кг ± 3%, наповнювач ≤80 кг ± 2%, бітум ≤80 кг ± 2%;</li><li>макс. розмір агрегатного матеріалу: ≤40 мм;</li><li>температура гарячого асфальту: 130 ~ 170 ℃, регульована;</li><li>загальна потужність установки: ≈55,5 кВт (дизельна горілка);</li><li>електричні параметри: 220/380 В - 50 Гц.</li></ul><p>Параметри обладнання:</p><ul><li>система подачі агрегатного матеріалу – об’єм бункерів 3 м3 × 3 шт., сукупний ваговий бункер 0,9 м³, датчик зважування TSC-500, електромагнітний клапан Q25DC-L15, система підйомника – скіп, об’єм завантажувального бункера 0,56 м³;</li><li>дизельна горілка – вихрова рідкопаливна горілка ZHC100, електронна система запалювання;</li><li>сушильний барабан – діаметр Ø2100 мм, 16 мм легована сталь, перетворювач частоти;</li><li>наповнювальна система – завантажувальний бункер для наповнювача 80 кг, датчик зважування TSC-200;</li><li>бітумна система – бункер для зважування бітумів 80 кг, датчик зважування бітуму, потужність нагріву бітумного насоса 0,75 кВт, пристрій для запобігання переповненню;</li><li>асфальтозмішувач – модель 2-вальний асфальтозмішувач ASM560/350, 8-10 т/год, мотор міксера 11 кВт, система змащення, пневмоциліндр розвантажувальний QGBZZ125Х150-L3, електромагнітний клапан Q25DC-L15;</li><li>система зберігання гарячого асфальту – ємність для зберігання асфальту 3 тонни, підйомник-скіп, мотор 3 кВт, пневмоциліндр QGB160×450-L3;</li><li>система фільтрації пилу – фільтр першого рівня: фільтр циклона, повітровідвідник потужністю 4 кВт, пилозбірник, трубопровід і димохід;</li><li>пневматична система – повітряний компресор W-0.67/8, потужність 5,5 кВт, трубопроводи, клапан скидання тиску, 3-сторонні з’єднувальні комплекти;</li><li>система керування – русифікована, система керування електродвигуном, вимикач + захист від короткого замикання + захист від перевантаження + контактор, агрегатна система контролю температури: інфрачервоний термометр, автоматичний контроль компаратора, система керування горілкою: система керування ПЛК, автоматичний запуск/обпалювання, контроль безпеки, автоматичний захист від збоїв, система керування зважуванням: керування ПЛК, кольоровий дисплей, автоматичне зважування, автоматична компенсація помилок, введення формули, друк виходу, система керування змішуванням: керування ПЛК, ручне/автоматичне керування, введення формули, контрольна кімната 3000 × 2500 м × 2000 мм;</li><li>ходова частина – швидкість пересування 15 км/год, передній міст, шина 700-16, задній міст, шина 750-20, домкрати (опорні ніжки), кожне навантаження 8 т, зовнішні сходи;</li><li>бітумна система – бітумний бак 10 т, товщина сталевого листа 5 мм, ізоляційний матеріал 50 мм (мінеральна вата), трубопровід для теплообміну Ø80 × 200 м, рідкопаливна горілка для нагріву.</li></ul><p>Виробник проводить шеф-монтаж і навчання персоналу. Гарантія 15 міс.</p>
