Ветеринарный узи сканер для животноводства KX 5200V

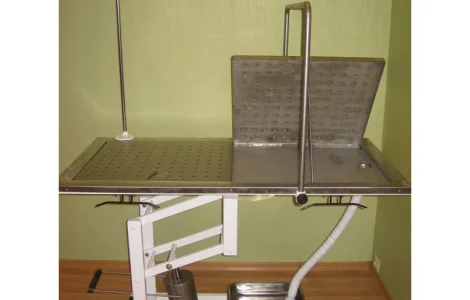

1. Назначение 1.1. Стол ветеринарный СВУ-М предназначен для оперативного лечения домашних животных. 2. Устройство и принцип работы 2.2. Стол представляет собой сборную конструкцию, состоящую из неподвижного основания, панели, рычажного механизма, подъема-опускания панели и гидропривода, позволяющего осуществлять вертикальное перемещение панели с фиксацией выбранной высоты. 2.3. Основание стола установлено на четырех винтовых опорах, служащими для установки панели стола по уровню относительно пола операционной комнаты. На одной из опор основания расположен поворотный кронштейн с кассетой для установки лотка и предназначенного для сбора биологических жидкостей, использованного материала и других отходов, сопутствующих операционному циклу 2.4. Панель стола состоит из трубчатого каркаса с вертикальными стойками, являющимися частью рычажного механизма вертикального перемещения панели. Плоскость для лежания выполнена в виде лотка с невысокими бортами и днищем. 2.5. С целью предотвращения контакта тела животного с биологическими жидкостями во время хирургических манипуляций, стол комплектуется съемной решеткой, изготовленной из нержавеющей стали. 2.6. Для отвода биологических жидкостей, панель имеет сливной патрубок со шлангом, расположенным над нижним лотком. Конструкция шланга – гофрированная, позволяющая менять его длину. 2.7. По углам головной части панели расположены два поворотных кронштейна для установки штативной стойки. Выбранная высота поворотной головки штатива фиксируется при помощи винтового зажима. Кроме этого, под панелью вдоль ее длинных сторон расположены трубчатые штанги, предназначены для крепления ремней, фиксирующих тело животного во время операций. 2.8. . Механизм подъема-опускания панели расположен между основанием и панелью стола и состоит из системы рычагов, управляемых гидроприводом. Опорная поверхность гидропривода расположена на качающейся платформе, укрепленной на основании, а толкающий шток гидропривода закреплен на одном из шатунов, соединяющих стойки основания с вертикальными стойками трубчатого каркаса панели. 2.9. Управление гидроприводом – педальное: многократным нажатием на правую педаль осуществляется подъем панели, однократным нажатием на левую педаль – плавное опускание (для остановки опускания панели, достаточно снять ногу с педали). 3. Комплектность. 3.1. В комплект поставки стола входят: 3.1.1. Стол в сборе, СВУ-М - 1шт. 3.1.2. Комплект принадлежностей: - съемная решетка панели (нерж.) - 1 шт. - штативная стойка с поворотной головкой - 1 шт. - лоток нижний (нерж.) - 1 шт. - винтовые опоры (М 10) - 4 шт. 4. Технические характеристики 4.1. Максимальная грузоподъемность, кг………. 120 4.2. Высота панели над уровнем пола, мм - минимальная……. 645 - максимальная…… 985 4.3. Размеры панели, мм (длина Х ширина)….. 1250 х 650 4.4 Подъем панели за одно нажатие педали, мм… 6 4.4. Габаритные размеры стола, мм …….. 1250 х 750* х 1950** 4.5. Масса, кг, не более ………………… 68 4.6. Средний срок службы, лет…………………. 8

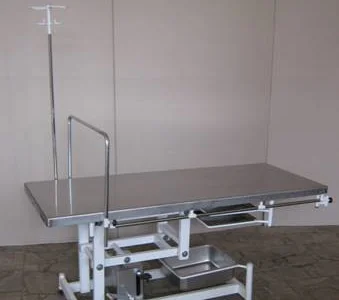

1.Технические характеристики: - Максимальная грузоподъёмность, кг 100 - Высота панели над уровнем пола, мм - минимальная 645 - максимальная 1000 - Размеры панели, мм (длина Х ширина) 1300х600 - Подъем панели, за одно нажатие педали, мм 6 - Габаритные размеры стола, мм 1300х850х1000 - Масса, кг, не более 55 - Средний срок службы, лет, не менее 8 2. Устройство и принцип работы 2.2. Стол представляет собой сборную конструкцию, состоящую из неподвижного основания, панели, рычажного механизма, подъема-опускания панели и гидропривода, позволяющего осуществлять вертикальное перемещение панели с фиксацией выбранной высоты. 2.3. Основание стола установлено на четырех винтовых опорах, служащими для установки панели стола по уровню относительно пола операционной комнаты. На одной из опор основания расположен поворотный кронштейн с кассетой для установки большого лотка. 2.4. Панель стола состоит из трубчатого каркаса с вертикальными стойками, являющимися частью рычажного механизма вертикального перемещения панели. Плоскость для лежания панели и ее боковые стороны обшиты листом из коррозионно-стойкой стали (нержавейка). Под панелью имеется кронштейн с двумя поворотными кассетами для установки малых нержавеющих лотков. По углам панели расположены четыре поворотных кронштейна для установки штативной стойки. Под панелью, вдоль ее длинных сторон равномерно расположены скобы и крючки, предназначенных для крепления ремней фиксирующих тело животного во время операции. 2.5. Механизм подъема-опускания панели расположен между основанием и панелью стола и состоит из системы рычагов, управляемых гидроприводом. Опорная поверхность гидропривода расположена на качающейся платформе , укрепленной на основании , а толкающий шток гидропривода закреплен на одном из шатунов, соединяющих стойки основания с вертикальными стойками трубчатого каркаса панели. 2.6. Управление гидроприводом – педальное: многократным нажатием на правую педаль осуществляется подъем панели, однократным нажатием на левую педаль – плавное опускание ( для остановки опускания панели, достаточно снять ногу с педали).

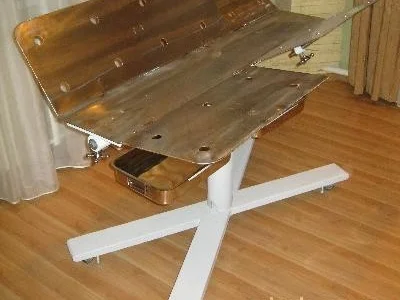

- Массивное основание и колеса с фиксаторами обеспечивают неподвижность стола во время операции. - Крышка стола разделена на пять сегментов, из которых четыре боковых могут независимо поворачиваться и фиксироваться. - Имеется регулировка высоты. - Нержавеющая сталь. - Размеры 1250х800х700...1300 мм. - Вес 100 кг.

Уникальный дизайн аппарата позволяет носить его на предплечье, освобождая, таким образом, обе руки, а его 12-вольтовая батарея позволяет устройству находиться в рабочем состоянии до 4-х часов. Время – деньги. Эта поговорка приемлема в любом виде бизнеса и разведение животных – не исключение. Аппарат «Tringa VET» даёт возможность проверять беременность у животных на самых ранних стадиях! Этот прибор не только экономит время и деньги, уменьшая количество дней, потраченных на неоплодотворенных животных, а также благодаря легкости в использовании, позволяет оператору исследовать более 100 животных за час! Более того, аппарат «Tringa VET» водоустойчив, его легко дезинфицировать. Также в приборе есть встроенный вентиляционный фильтр, защищающий устройство от загрязнения и перегревания. Сканер Tringa Vet предназначен для ранней диагностики беременности и жизнеспособности плода у самок всех видов сельскохозяйственных и домашних животных обследования половой системы самцов и самок всех видов сельскохозяйственных и домашних животных определения оптимального времени для осеменения диагностики акушерских и гинекологических заболеваний обследования органов, систем органов, костей, мышечных тканей, сосудов, мозга измерения толщины шпика и т.д Сканер «Tringa Vet» дает возможность проверять беременность на ранних стадиях у всех видов животных: супоросность – на 18 сутки после осеменения, стельность – на 28 сутки, жеребость – на 11 сутки, суягность – на 26 сутки, сукрольность – на 9 сутки. Вес прибора Всего 0,8 кг. Дисплей TFT LCD дисплей 5″ с высоким разрешением Дизайн Эргономичный, для крепления на руке (Hand held) или крепления на шее (сумка). Габариты ШхДхВ – 16х13х13см Датчики 3.5/5.0 МГц - аннулярный (абдоминальная область, кардиология и др.) 5/7.5.0 МГц - аннулярный (гинекология, исследование малых частей и др.) 6.0/8.0 МГц - электронный ректальный датчик (геникология, исследование сухожилий, мозга и др.) Режимы изображения B, B+B, B+M, M, B-zoom Точки фокусирования 8 независимых точек фокусирования Тип изображения на дисплее Во весь экран, двойной экран Позиция изображения Реверс (правый, левый, верхний и нижний) Архивация изображений 320 полноформатных изображений и отчётов Заморозка изображения Клавишей на приборе или специальным устройством для заморозки (опция) Угол изображения (сектор) 15°, 45°, 60°, 90° Глубина сканирования До 20 см. Шкала серого 256 оттенков Интерфейс Похож на Windows меню, программируемые макроклавиши Максимальная частота кадра 28 кадров/сек. Информация на дисплее Дата, частота, заморозка изображения, память, шкала серого, частота кадра и другая информация отображающая статус прибора Текстовые метки Идентификация пациента, пользователя, название клиники (хозяйства) Подключение к ПК Двунаправленый инфракрасный порт, стандартный видеовыход (CCIR или EIA стандарты) Измерения Расстояние, длина, площадь, окружность, эллипс, угол, время, скорость, частота сердечных сокращений Ветеринарные измерения Измерение возраста плода у овец, свиней, коров, лошадей, лам, включая таблицы отчетов. Измерение толщины поясничных мышц, жировой ткани, включая таблицы отчетов для сельскохозяйственных животных. Питание 12-вольтовая батарея, 4 часа работы в интенсивном режиме
