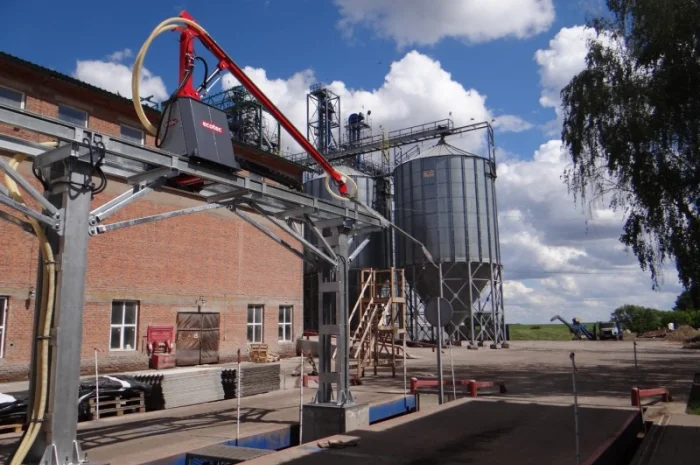

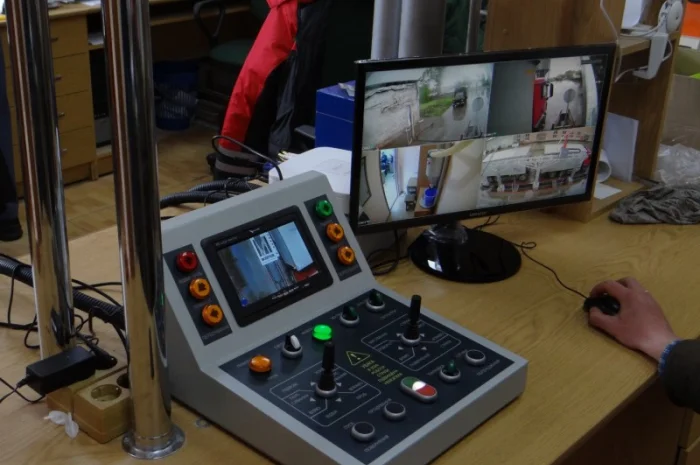

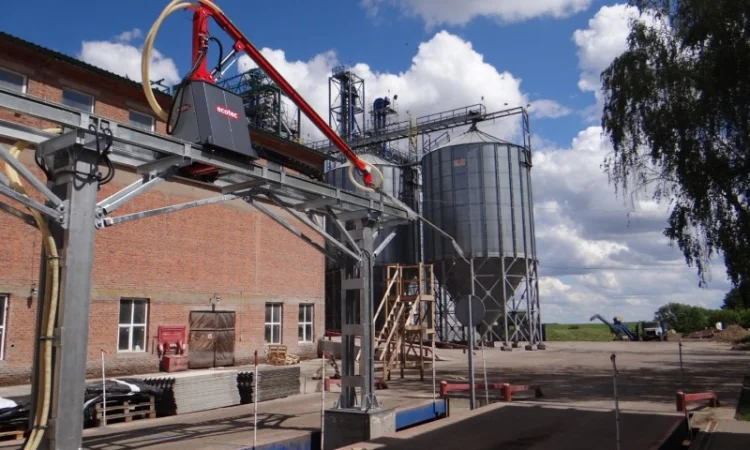

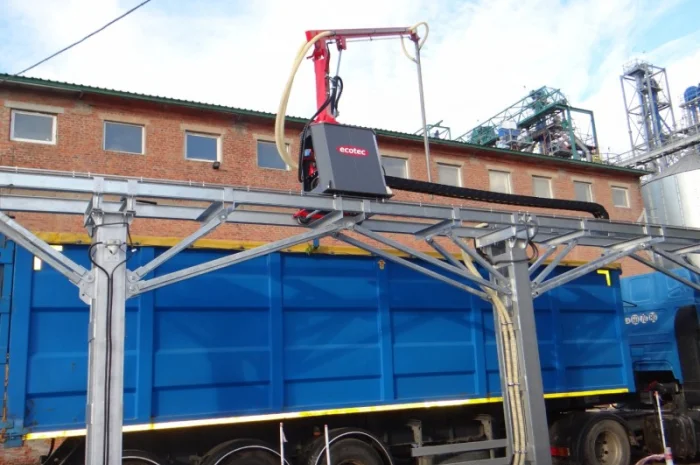

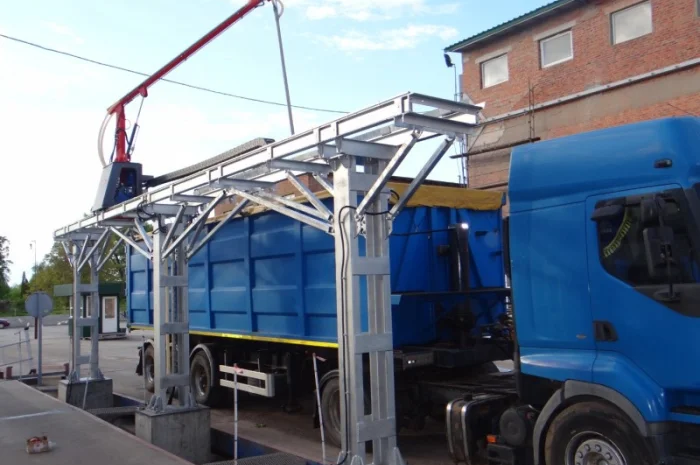

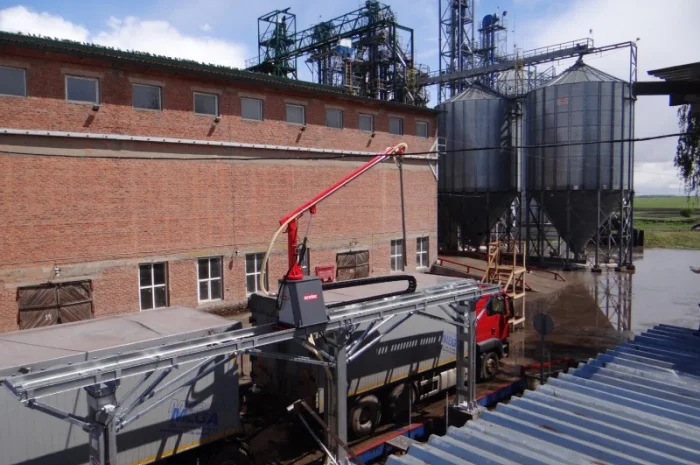

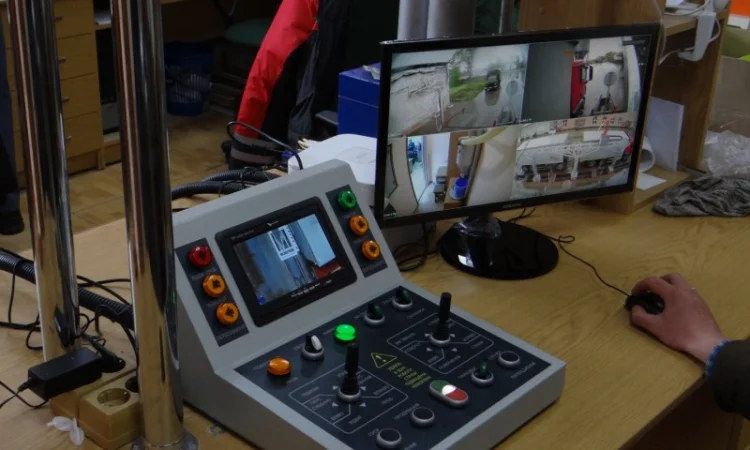

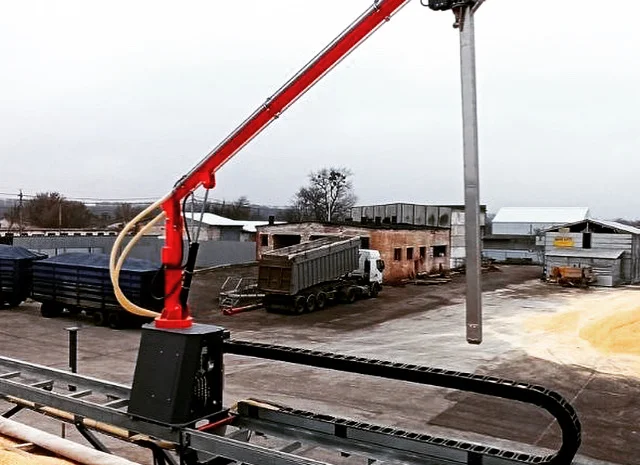

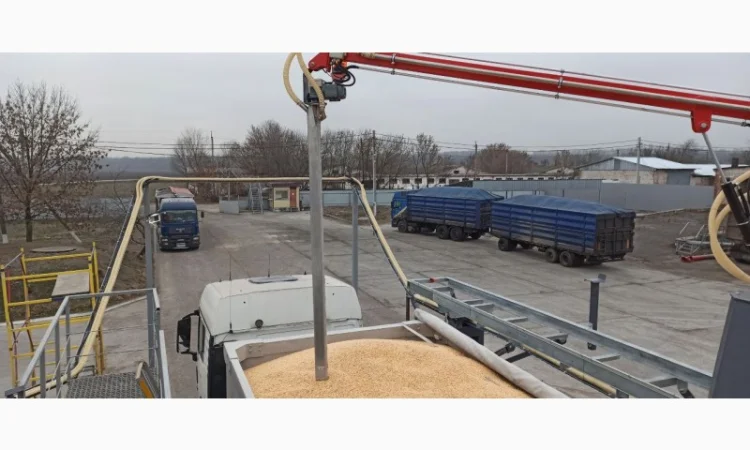

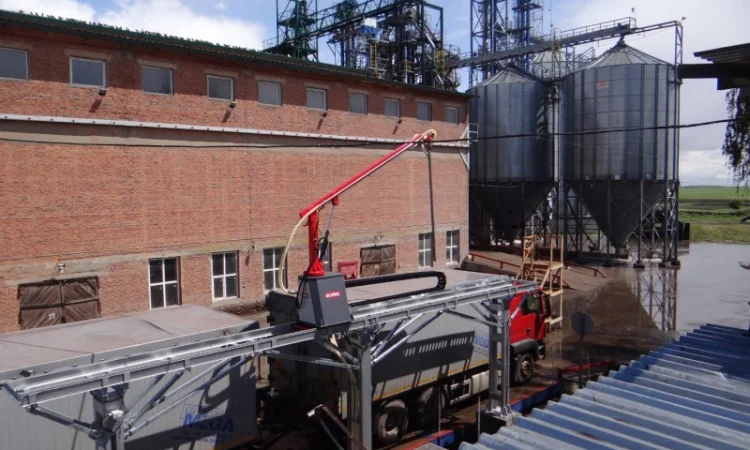

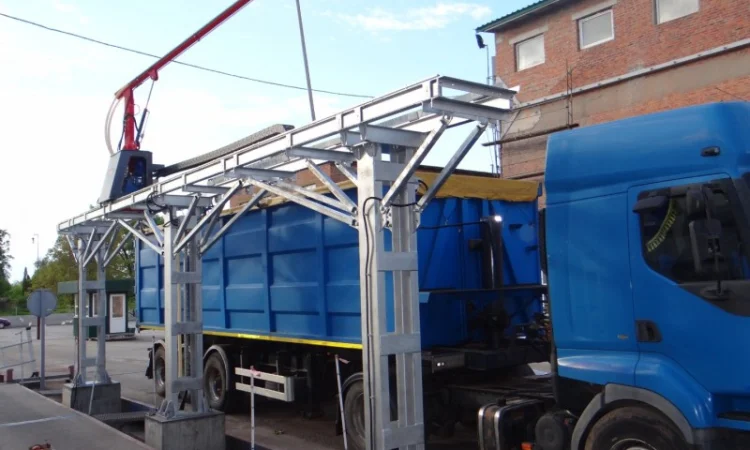

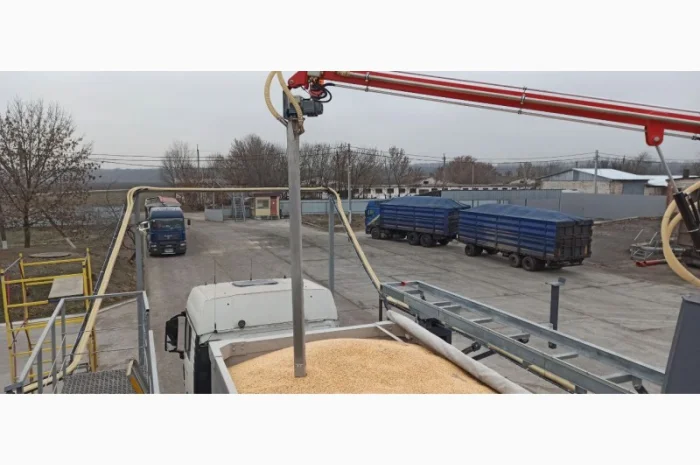

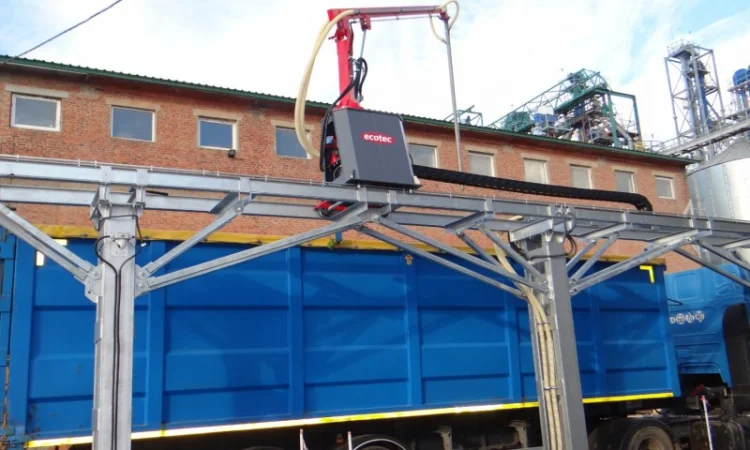

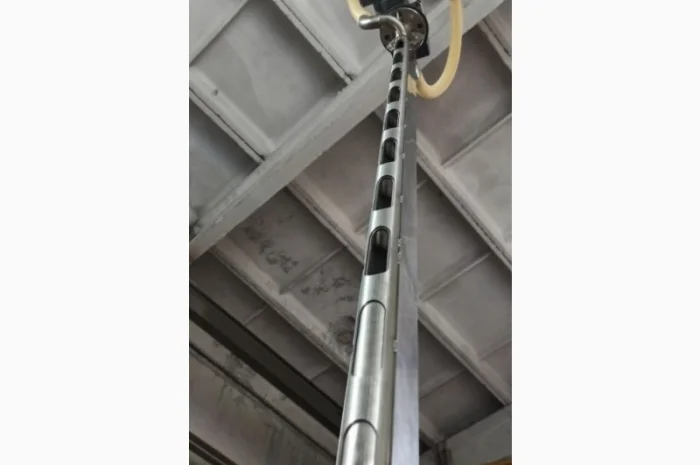

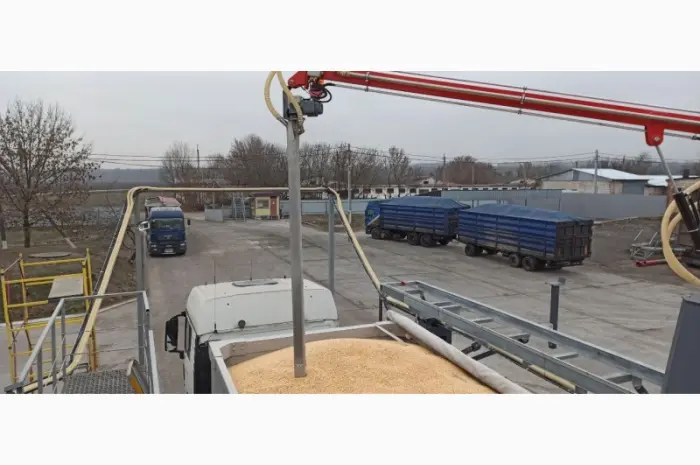

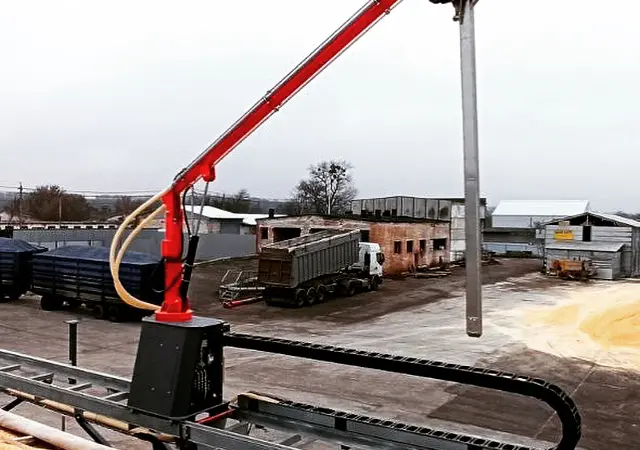

Пробоотборник зерна на рельсе Ecotec RAIL с щелевым зондом двухуровневого действия

Как работает пробоотборник со шнековым щупом? Сначала шнек в щупе подает пробу зерна в камеру расположенную в конце щупа, оттуда проба подается в лабораторию за счет пневматики. Проба — без дополнительной пыли, не теряет влагу, частично гомогенизируется проходя через щуп, в отличии от чисто пневматических пробоотборников. Имеется широкий перечень опций. Преимущества: Время отбора пробы менее 15 секунд; Возможность отбора пробы из любого места кузова автотранспортного средства; Процесс отбора проб полностью автоматизирован; Быстрый монтаж (несколько часов); Для подачи пробы в лабораторию требуется только подготовить отверстие под шланг подачи пробы; Долговечен, не требует особого ухода; Отбор проб без дополнительной пыли и потери влаги; Большой выбор дополнительных функций; Высокая работоспособность в любых погодных условиях (-40 — +50 с); Способность отобрать пробу из транспортного средства высотой 4 метра; В базовой комплектации – возможность подачи пробы до 100 м. Базовая комплектация пробоотборника зерна: СТАЛЬНОЙ ЩУП ВОЗДУШНЫЙ ШЛАНГ ЗЕРНОВОЙ ШЛАНГ ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР ГИДРАВЛИЧЕСКИЙ ЦИЛИНДР ТЕЛЕСКОПИЧЕСКАЯ СТРЕЛА ОПОРА ПОВОРОТНЫЙ ПОДШИПНИК ТУРБИНА ПРИЕМНЫЙ БУНКЕР ФИЛЬТР БЛОК УПРАВЛЕНИЯ ГИДРАВЛИЧЕСКАЯ КОРОБКА

Ручные пробоотборники зерна РП предназначены для взятия образцов зерна в соответствии с правилами нормативной документации (ГОСТ 13586.3-83). Отборники проб широко применяются на зерноперерабатывающих и хлебоприемных предприятиях, заводах по производству комбикормовой продукции, и другими сельскохозяйственными организациями, включая ГХИ — органы, контролирующие качество хлебопродуктов, зерна и муки Основные конструктивные элементы пробоотборника: • наружная труба (корпус); • внутренняя труба; • наконечник в форме конуса; • отверстия для забора проб; • вращающаяся рукоять с упорами; • отверстие для высыпания образцов зерна. Наружная труба образует корпус пробоотборника и имеет конусообразное острие. Ее цилиндрическая стенка отделяет зерновую массу от попадания внутрь. На трубчатой поверхности корпуса располагаются отверстия-пазы вытянутой формы, при открытии которых зерно может проникнуть во внутреннюю полость. Линия расположения отверстий опоясывает наружную трубу спирально приблизительно на половину оборота. Внутренняя труба образует емкость для зерновой пробы. Ее стенки помогают закрывать отверстия корпуса путем их перекрытия. На внутренней трубе тоже есть отверстия, по форме совпадающие с пазами корпуса, но имеющими другой наклон*. *Направленное противоположно расположение пазовых отверстий служит для взятия проб «по диагонали». Такой забор предохраняет образцы от повреждения зерен, которые могли бы быть вызваны защемлением между подвижными деталями пробоотборника. Разница в наклоне между отверстиями исключает совпадение кромок пазов внешней и внутренней труб. Их края движутся относительно друг друга таким образом, что отдельные частицы пробы смещаются, избегая защемления, деформации или разрезания. Гладкий конусный наконечник образует острие, облегчающее введение корпуса пробоотборника в проверяемую зерновую насыпь путем раздвижения ее частиц в стороны. Рукоятка подвижно соединяет внешнюю и внутреннюю трубы. Этот элемент отборника проб имеет упорный механизм с двумя положениями. При повороте рукояти вокруг оси происходит вращение внутренней трубы в корпусе, тем самым получается закрывать и открывать заборные пазы. Для извлечения образца зерна из пробоотборника в контейнер для хранения проб зерна на торце рукояти имеется специальное отверстие. Руководство по эксплуатации Перечень действий при взятии проб зерна ручным пробоотборником РП: 1. Закрыть заборные отверстия, повернув рукоять в соответствующем направлении до упора вокруг продольной оси приспособления. 2. Погрузить устройство вперед коническим наконечником на нужную глубину в насыпь зерна. 3. Закрыть заборные отверстия, возвратив рукоять в исходное положение (из 1-го пункта списка). 4. Извлечь, заполненное образцами с разных уровней, приспособление из исследуемого продукта. 5. Высыпать взятый образец зерна через отверстие на торце рукояти в контейнер для проб (КХОЗ), перевернув пробоотборник РП вверх конусным наконечником. Чтобы ускорить процесс заполнения зерном внутренней полости разрешается приподнять и опустить устройство несколько раз с небольшой амплитудой вдоль продольной оси. Цены: РП-1,6х35 -1236,00 грн. РП-1,6х50-1482,00 грн. РП-2,1х35-1446,00 грн., РП-2,1х50 -1680,00 грн; РП-3,0х35-2266,00 грн., РП-3,0х50- 2670,00 грн Гарантия -12 месяцев. Доставка по Украине службами доставки Новая Почта, Интайм, САТ, Деливери. Звоните! Будем рады вам помочь. О97 ОЗ8 2О 42, О66 ЗЗ2 47 18

Ручные многоуровневые пробоотборники зерна служат для отбора проб. Они позволяют отбирать пробы одновременно на нескольких уровнях при глубине насыпи до 1,5м, до 2 м и до 3м. Применяются на хлебоприемных и зерноперерабатывающих предприятиях, предприятиях комбикормовой промышленности, в Государственной хлебной инспекции, других сельскохозяйственных организациях. Предназначены для отбора проб зерна в зернохранилищах, складах, автотранспорте, ж/д вагонах ит.д. Пробоотборники изготавливаются в соответствии требованиям и ГОСТ 13586.3-83 «Правила приемки и методов отбора проб» в вариантах: - 8-ми уровневый длиной 1,4/1,6 м; - 11-ти уровневый длиной 2,1/2,2 м; - 17-ти уровневый длиной 3м. Диагональный забор проб предохраняет зерно от повреждения и защемления при отборе проб. Описание щупа для зерна: Пробоотборник состоит из наружного корпуса - дюралюминиевой трубы диаметром 35 мм или 50мм с заостренным конусом-наконечником и упором, внутреннего корпуса - дюралюминиевая труба диаметром 30мм или 45мм с обжимным кольцом и рукояткой. Забор проб осуществляется в насыпи зерна, в вагоне или кузове машины с зерном поворотом внутреннего корпуса внутри наружного через заборные отверстия в трубе.

Пробоотборники копьевидные алюминиевый. Предназначен для отбора проб зерна из кузовов грузового автотранспорта, жд вагонов и зернохранилищ. Пробозаборные отверстия щупа открываются постепенно, снизу вверх, что позволяет равномерный отбор проб со всей глубины погружения. Применяется для отбора проб сыпучих веществ: зерно (пшеница, кукуруза, соя и пр. ), порошок, гранулы… Отбор пробы происходит поочередно на разных высотах пробоотборника. Отбирают пробы с насыпей, автомобилей, буртов, контейнеров, биг-бегов… Размеры: № п/п Наименование Длина, м Диаметр, мм 1 Пробоотборник алюминиевый 1,0 50 2 Пробоотборник алюминиевый 1,0 35 3 Пробоотборник алюминиевый 1,4 50 5 Пробоотборник алюминиевый 1,6 50 4 Пробоотборник алюминиевый 1,4 35 6 Пробоотборник алюминиевый 1,6 35 7 Пробоотборник алюминиевый 2,0 50 8 Пробоотборник алюминиевый 2,0 35 9 Пробоотборник алюминиевый 2,2 50 10 Пробоотборник алюминиевый 2,2 35 11 Пробоотборник алюминиевый 3,0 50 12 Пробоотборник алюминиевый 3,0 35 Технические данные пробоотборника диаметром 35мм Длина, м 1,0 1,4 1,6 2,0 2,2 3,0 Глубина отбора пробы, м 0,8 1,2 1,4 1,8 2 2,8 Диаметр, мм 35 35 35 35 35 35 Диаметр внутренней полости, мм 26 26 26 26 26 26 К-во отверстий отбора 4 6 6 8 8 12 Технические данные пробоотборника диаметром 50мм Длина, м 1,0 1,4 1,6 2,0 2,2 3,0 Глубина отбора пробы, м 0,8 1,2 1,4 1,8 2 2,8 Диаметр, мм 50 50 50 50 50 50 Диаметр внутренней полости, мм 41 41 41 41 41 41 К-во отверстий отбора 4 6 6 8 8 12
