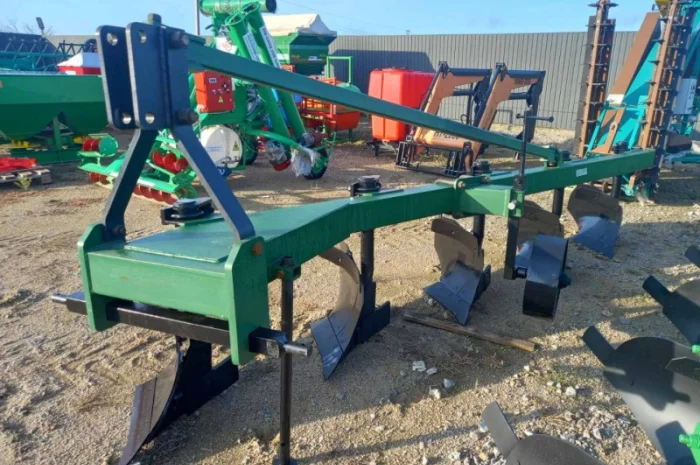

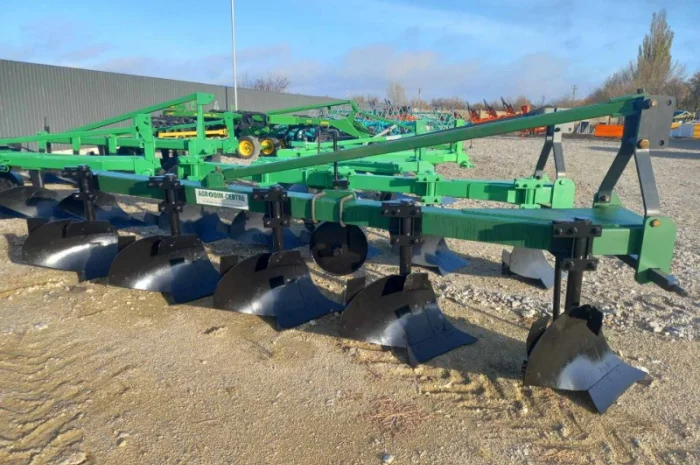

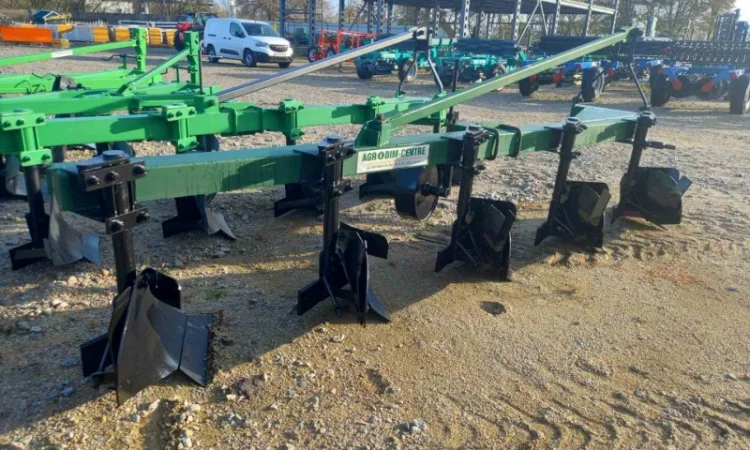

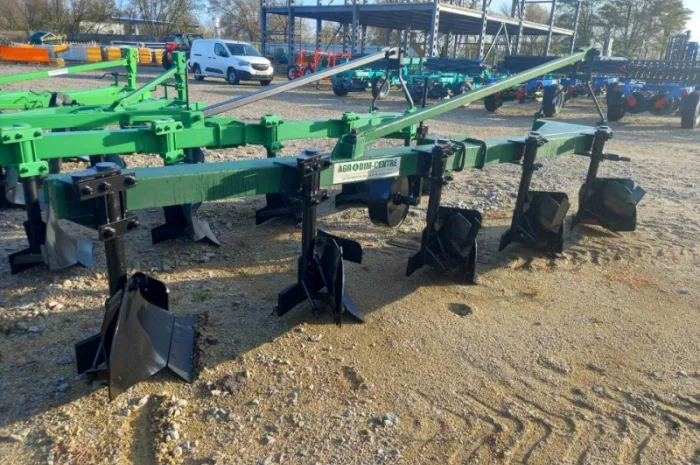

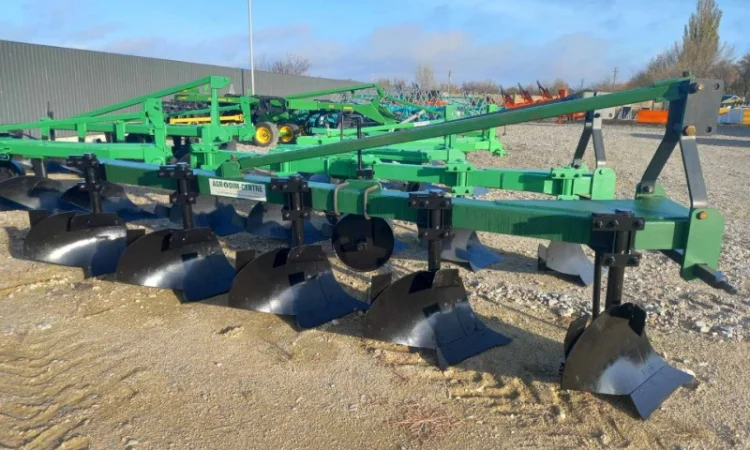

Плуг по борозді (на високих круглих стійках) ПНБ-5-40

Опис

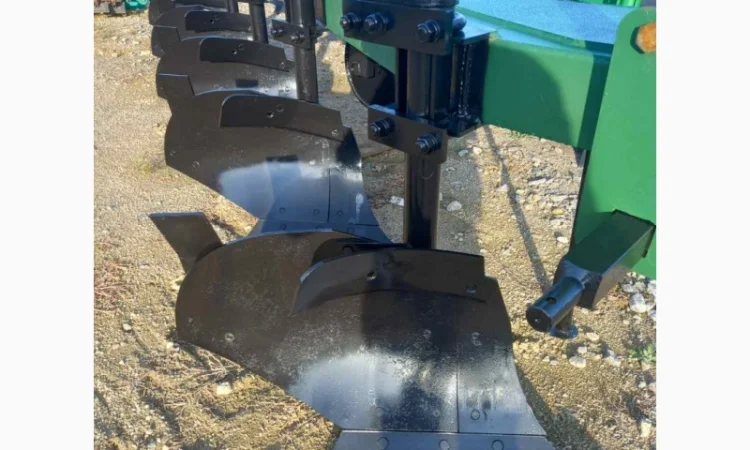

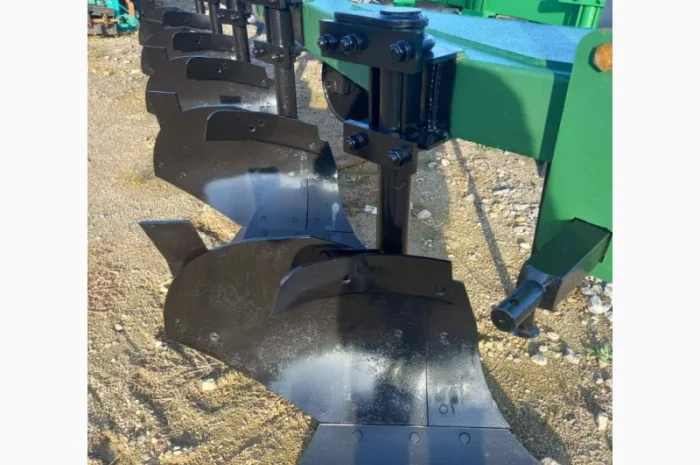

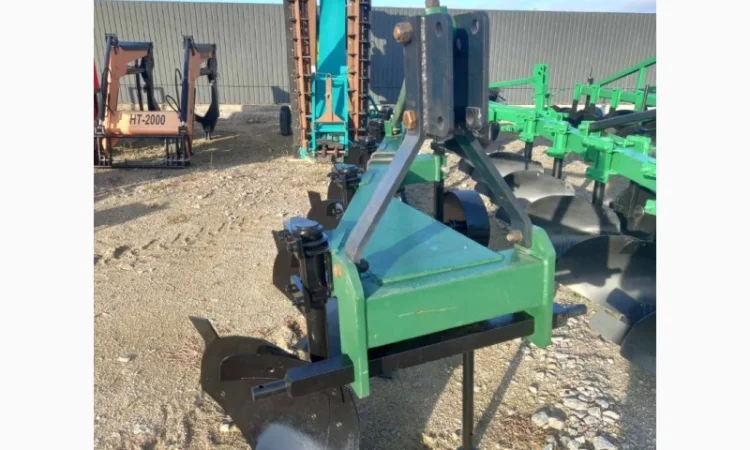

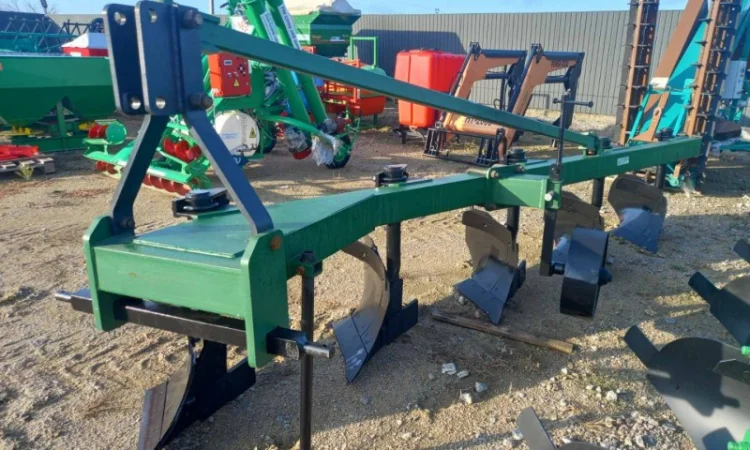

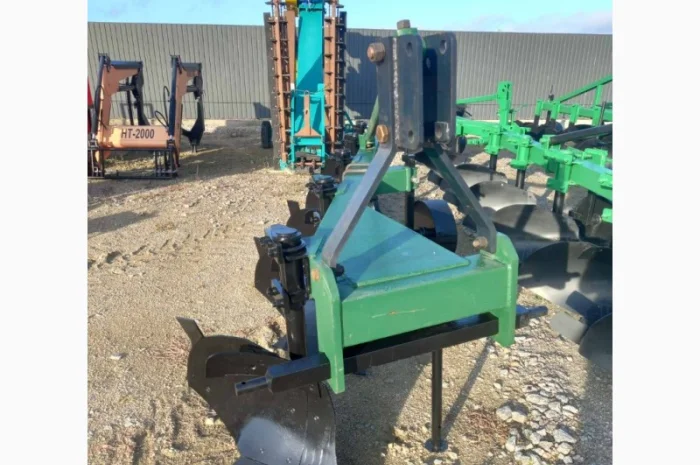

Агрегатується з тракторами, праві колеса яких знаходяться в борозні, призначений для обробки різних ґрунтів під зернові і технічні культури на глибину до 30 см., не засмічених камінням, плитняком та іншими перешкодами, з питомим опором до 0, 9 кгс/см (0,09 МПа), твердістю до 35 кгс/см² (3,5 МПа) і вологістю ґрунту до 27%. Плуг агрегатується з тракторами: Т-150К, ХТЗ-17021, ХТЗ-161, МТЗ-1521, МТЗ-1522. Структура та робота плуга і його складових частин Плуг складається з таких основних одиниць: рами, корпусу, колеса, механізму колеса, дискового ножа, навішування і сигнального щитка. Корпус складається з груді відвала, крила відвалу, польової дошки, долота, вуглозніму та стійки, до якої прикріплений башмак з лемешем. Корпус плуга призначений для виконання основної технологічної операції — підрізання, обороту та подрібнення пласту. Рама — плоска, зварна, складається з основного та поперечного брусів, які зварюються між собою за допомогою косинок. Механізм регулювання слугує для установки та регулювання глибини обробки. На стійці нанесені мітки для орієнтування при установці глибини обробки. Колесо складається з обода з диском, стійки з кронштейном, державкі і ступиці, до якої входить піввісь. Дисковий ніж слугує для розрізання пласту і створення рівного розрізу борозни. Це полегшує водіння агрегату. Ніж обертається на двох роликових підшипниках. Для запобігання підшипників від попадання пилу в ковпачок, запресовано сальник, що складається з повстяного кільця і гумової манжети, що стягнута пружиною. Навішування складається зі стійок, розкосу та знижувачів. До верхніх отворів стійок кріпиться верхня тяга механізму навішування трактора. Нижні тяги трактора приєднуються до пальців, що закріплені у знижувачі рами. Технічні данні та оснащення Найменування Значення Продуктивність за 1 годину основного часу, га/год 1,4-1,8 Робоча швидкість руху на основних операціях, км/год 7-9 Ширина захвату плуга, м 2 Глибина обробки, см 20-30 Відстань від опорної площини корпусів до нижньої площини рами, мм, не менше 650±20 Відстань між корпусами по ходу мм 985±30 Кількість корпусів, шт. 5 Ширина захвату корпусу, мм 400±20 Маса плуга суха (конструктивна), кг 950±30 Габаритні розміри плуга (Д×Ш×В), мм: 5100± 100×2630±70×1510±50 Транспортна швидкість, км/год, не більше 15 Габаритні розміри агрегату у транспортному положенні (Д×Ш×В), мм 10400±300×2730±70× по висоті трактора Дорожній просвіт плуга, мм, не менше 300
